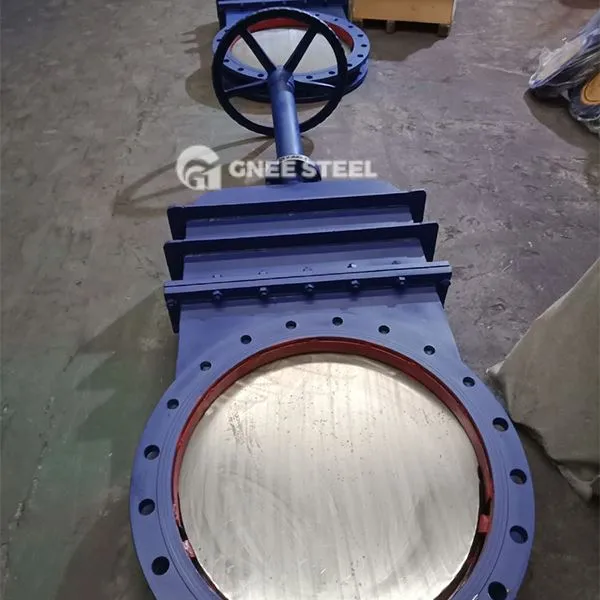

Valvi tal-bieb manwali

‌ Valve tal-bieb manwali huwa valv li jikkontrolla l-fluss ta 'fluwidu permezz ta' tħaddim manwali. Il-partijiet tal-ftuħ u l-għeluq tiegħu huma xtiebi. Id-direzzjoni tal-moviment tal-bieb hija perpendikulari għad-direzzjoni tal-fluwidu. Jista 'jikseb biss ftuħ sħiħ jew għeluq sħiħ tal-medju u ma jistax jintuża għar-regolazzjoni tal-fluss jew it-throttling.

Struttura u komponenti ewlenin
‌Main komponenti‌:
‌Valve Body‌: L-istruttura ewlenija li takkomoda l-kanal fluwidu. Il-materjal għandu jkun adattat għall-karatteristiċi medji.
‌Gate: Huwa maqsum fi bieb riġidu (ikkastjar integrali) u bieb elastiku (kemmxejn deformabbli). Xi mudelli jadottaw disinn parallel ta 'bieb doppju biex itejbu s-siġillar.
Wiċċ li jissaħħaħ il-wiċċ‌:
Siġill ‌Metal: bħal carbide tal-wiċċ (Stellite 6), reżistenti għal temperatura għolja u erożjoni tal-partikuli.
Siġill tal-metall mhux: bħal polytetrafluoroethylene (PTFE), adattat għal fluwidi nodfa.
‌Drive apparat‌: handwheel, zokk tal-valv u ġewż taz-zokk tal-valv, li jmexxi l-bieb biex jogħla u jaqa 'billi jdur il-handwheel.

Prinċipju tax-xogħol
Il-proċess tal-ftuħ u tal-għeluq ‌:
‌Open‌: Dawwar il-handwheel lejn il-lemin, iz-zokk tal-valv isuq il-bieb biex jogħla vertikalment, kompletament barra mill-kanal tal-fluss, u jifforma kanal mhux imxekkel.
‌Close‌: Dawwar il-handwheel kontra l-arloġġ, il-bieb jiġi ppressat biex joqgħod sewwa mas-sedil tal-valv biex jikseb is-siġillar cutoff‌.
Mekkaniżmu li jissaħħaħ ‌:
‌Wedge Seal‌: Il-bieb jifforma angolu tal-feles (ġeneralment 50 grad) bis-sedil tal-valv, u l-pressjoni medja tassisti fit-titjib tal-effett tas-siġillar‌.
‌ Kumpens elastiku‌: Il-bieb elastiku jista 'jkun kemmxejn deformat biex jikkumpensa għall-ipproċessar ta' żbalji jew ilbies u jżomm affidabilità tas-siġillar‌.

1. Disinn u Manifattura: ANSI B16.34, API 600, API6D
2. Struttura tal-ġisem: OS & Y, bonit imbarrat, disinn tal-feles solidu jew flessibbli
3. Firxa tad-daqs: 2 ″ sa 36 ″
4. Klassifikazzjonijiet tal-Pressjoni: Klassi ANSI 150lbs, 300lbs, 600lbs, 900lbs, 1500lbs
5. Konnessjonijiet tat-Tmiem: Flanged, Butt Weld
6. Materjali disponibbli f ': WCB, LCB, CF8, CF8M, CF8C, CF3, CF3M, WC6, WC9, C5, C12, 4A, 5A jew ekwivalenti
7. Diversi materjali trim huma disponibbli biex jaqdu kundizzjonijiet differenti ta 'servizz
8. Attwatur: Manwal, Attwatur Elettriku
9. NACE MR 0175 fuq talba



Valvi tal-bieb manwali



Applikazzjonijiet:

Industrija petrokimika: kontroll tal-qtugħ taż-żejt mhux raffinat u tal-pajpijiet tal-fwar.
Trattament tad-drenaġġ: pajpijiet tad-demel likwidu li fihom impuritajiet bħal fibra u polpa, bl-użu ta 'xtiebi b'forma ta' xafra biex jinqatgħu l-impuritajiet.
Sistema tal-Enerġija: Drenaġġ tal-bojler, ftuħ u għeluq tas-sistema tal-ilma li jkessaħ.
