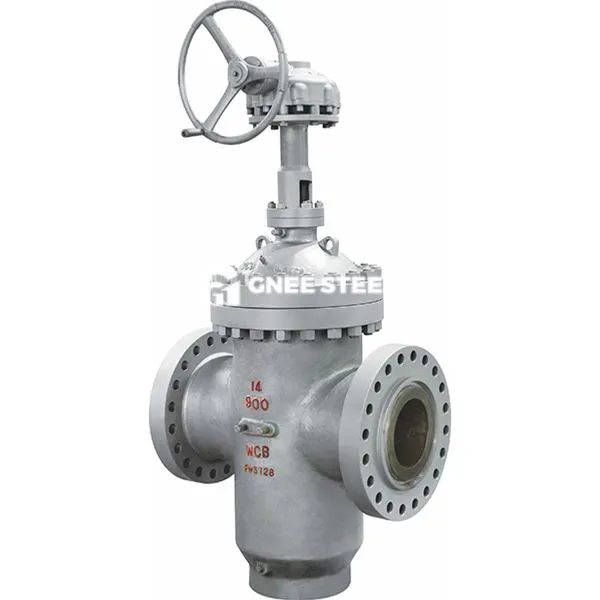

Permezz tal-valv tal-bieb tal-kondjuwit

Permezz tal-valv tal-bieb tal-kondjuwit hemm valv tal-bieb b'disinn tal-kanal tal-fluss tal-pass sħiħ. Meta l-bieb jinfetaħ, huwa kompletament separat mill-kanal tal-fluwidu, li jifforma kanal tal-fluss dritta mhux ostakolat. Il-waqgħa tal-pressjoni hija estremament żgħira (negliġibbli) meta jgħaddi l-fluwidu. Dan it-tip ta 'valv huwa ddisinjat għall-imblukkar tal-fluwidu full-miftuħ / sħiħ u mhux adattat għar-regolazzjoni tal-fluss.

Disinn tal-Kanal tal-Fluss

Struttura sħiħa: Il-kavità ta 'ġewwa tal-korp tal-valv hija konsistenti mad-dijametru ta' ġewwa tal-pipeline. Wara li l-bieb jitneħħa fin-naħa ta 'fuq tal-kavità tal-valv, il-fluwidu jista' jgħaddi mingħajr ostruzzjoni, tnaqqas it-taqlib u t-telf ta 'enerġija.
Is-siġillar tal-ħadid: Meta l-bieb jikkuntattja l-wiċċ tas-siġillar tas-sedil tal-valv, il-qtugħ bidirezzjonali jinkiseb permezz ta 'pressjoni medja jew tagħbija minn qabel mekkanika, li hija adattata għal sistemi ta' pipeline bi fluss 'il quddiem jew b'lura.
‌
Komponenti ewlenin

Konnessjoni tal-bonit: Il-bonit u l-korp tal-valv huma konnessi minn flanġijiet tal-bolt (bħal flanġijiet standard ANSI), li huwa konvenjenti għal żarmar u manutenzjoni ta 'gaskits li jissiġillaw jew komponenti interni.
‌
Tip ta 'Bieb:
‌ Wedge b'forma ta 'bieb wieħed: Is-sedil tal-valv huwa mġiegħel jiġi ppressat mill-angolu tal-feles, li huwa adattat għal midja nadifa ta' pressjoni medja u baxxa.
Gate Double Parallel: L-iżball tal-wiċċ tas-siġillar huwa kkumpensat minn molol jew kunjardi mekkaniċi, u huwa reżistenti għal pressjoni għolja u mezzi li fihom il-partikuli.
‌
Vantaġġi tal-Prestazzjoni
‌Low Reżistenza tal-Fluss: Il-koeffiċjent tar-reżistenza tal-fluss fl-istat miftuħ għal kollox huwa biss {{0}}. 1 ~ 0.2, li huwa adattat għal pajpijiet ta 'distanza twila jew xenarji ta' rata ta 'fluss għolja.
‌Ighing is-siġillar: Il-wiċċ tas-siġillar huwa wweldjat b'liga iebsa (bħal stellite), b'ebusija ta '‌hrc50 ~ 60‌, reżistenti għall-erożjoni u l-korrużjoni‌.

• Daqsijiet disponibbli (nominali): 2 "/ dn50 sa 24 '' / dn600

• Pressjoni tax-xogħol: 300 psi (21 bar) • Tip tas-sedil: felli reżiljenti

• Finish: Fusion marbut Epossiku miksi intern u estern

• Konnessjonijiet: dijametru tal-flanġ u ħxuna skond ANSI B16.1 Klassi 125, en 1092-2 pn10 jew en 1092-2 pn16

• Speċifikazzjonijiet: Id-disinn u d-dimensjonijiet jikkonformaw ma 'AWWA C515.

• Karatteristiċi: zokk ta 'l-istainless steel ta' qabel l-istainless, għal twaħħil faċli ta 'swiċċ superviżorju



Permezz tal-valv tal-bieb tal-kondjuwit



Applikazzjonijiet

Industrija petrokimika: pajpijiet tad-dħul u tal-ħruġ tar-reatturi f'unitajiet ta 'raffinar taż-żejt, adattati għall-midja taż-żejt u tal-gass li fihom il-kubrit (huma meħtieġa materjali ċċertifikati NACE MR0175).
Provvista u drenaġġ tal-ilma muniċipali: pajpijiet tal-provvista tal-ilma urbani u impjanti tat-trattament tad-drenaġġ, bl-użu ta 'disinn ta' full-bore biex tnaqqas it-telf tar-ras.
Sistema ta 'enerġija: netwerk tal-pajpijiet tal-fwar u pipeline tal-ilma tal-għalf tal-bojler, reżistenti għal temperatura għolja (inqas minn jew daqs 425 grad) u kundizzjonijiet ta' pressjoni għolja (PN6.4 MPa).

Għażla u Prekawzjonijiet ta 'Operazzjoni

Adattament tal-Kundizzjoni tax-Xogħol: Għal partiċelli li fihom medju, l-istruttura parallela ta 'bieb doppju + siġill iebes hija ppreferuta biex tevita l-imblokk.
Għal xeni ta 'temperatura għolja, l-azzar fondut (WCB) jew l-azzar falsifikat (A105) għandu jkun magħżul il-korp tal-valv, u mqabbel ma' materjal ta 'bolt ta' temperatura għolja (bħal azzar tal-liga B7).
Speċifikazzjoni tal-Operazzjoni: Huwa pprojbit li taħdem fi stat nofs miftuħ għal żmien twil biex tevita fluwidu b'veloċità għolja milli tnaqqar il-wiċċ tas-siġillar.
It-torque tal-operazzjoni manwali għandu jkun ikkontrollat ​​fi ‌ inqas minn jew daqs 200 n · m‌. Gearbox jew attwatur elettriku huwa rrakkomandat għal xenarji ta 'torque għolja.
