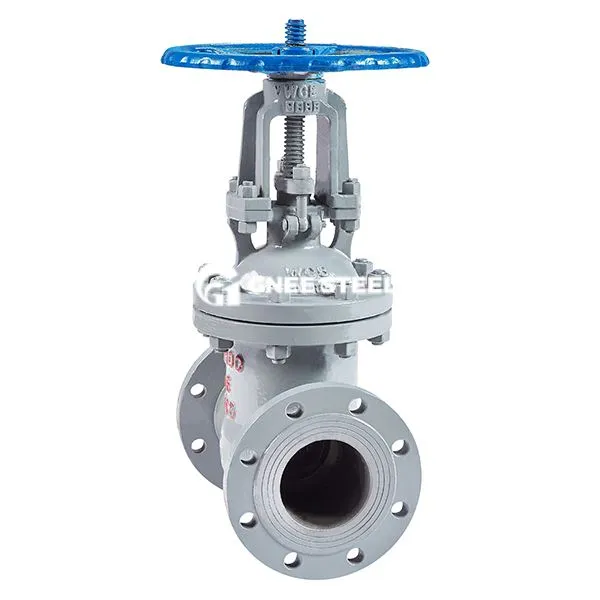

Valv tal-bieb tal-pjastra parallel tal-azzar fondut

‌Basic Parameters‌

‌ PRESSJONI NOMINALI‌: Tkopri PN1.6 ~ 6.4 MPA‌ (li jikkorrispondi għal ANSI 150 ~ 400 livelli), medda ta 'temperatura applikabbli -29 grad ~ 600 grad ‌, adattat għall-ilma, fwar, żejt, żejt, gass naturali u midja oħra‌.
‌Diameter Range‌: Mudelli standard jappoġġjaw DN15 ~ DN1600‌, personalizzazzjoni speċjali tista 'titwessa' għal DN1400 u 'l fuq.
‌

Speċifikazzjonijiet standard‌

‌Design u manifattura‌: Segwi l-istandard ‌gb / t 12234-2007 ‌ ‌, il-korp tal-valv huwa magħmul minn azzar fondut (bħal WCB), it-tul strutturali jikkonforma ma '‌GB / T {12221-2005}}}, u l-konnessjoni tal-flanġ hija implimentata skond ‌GB / T9113‌.
Test ta 'serħan ta' l-‌: Skond ‌gb / t 13927-2008 ‌, issir verifika tas-siġillar bi pressjoni għolja biex tiżgura tnixxija żero‌.

Karatteristiċi strutturali u vantaġġi ta 'prestazzjoni

Disinn tal-Qofol

Forma tal-Bieb: Struttura ta 'Bieb Doppju Parallel (Bieb Uniku jew Bieb Double), liga bbażata fuq il-ħadid jew liga iebsa bbażata fuq il-kobalt stellite hija wweldjata fuq il-wiċċ tas-siġillar, u r-reżistenza għall-ilbies hija mtejba b'aktar minn 50%.
Konfigurazzjoni tas-Siġill: Siġill Kompost tal-Metall-Non-Metal: bħal gasket tal-polytetrafluoroethylene u kombinazzjoni O-ring tal-gomma tan-nitrile, li għandha kemm reżistenza għall-korrużjoni kif ukoll abilità ta 'siġillar elastiku.
Siġill li jissikka waħdu: Meta jkun magħluq, il-bieb jiġi ppressat kontra s-sedil tal-valv bil-pressjoni medja biex tnaqqas id-dipendenza tal-forza esterna.

Vantaġġi tal-Prestazzjoni

Reżistenza baxxa tal-fluss: kanal tal-fluss dritta b'dijametru sħiħ, it-telf tal-pressjoni huwa biss 1/3 tal-valv ta 'waqfien tal-istess kalibru, adattat għal xenarji ta' fluss kbir.
Abbiltà kontra l-fouling: Id-disinn tat-trajettorja tal-moviment tal-bieb jevita t-tiftix ta 'partiċelli solidi, il-wiċċ tas-siġillar ma jinqabadx faċilment jew jitnaqqar, u l-ħajja tas-servizz hija estiża.
Operazzjoni Flessibbli: L-istruttura taz-zokk li qed tiżdied (zokk tal-irfigħ) hija mqabbla ma 'zokk bil-kamin trapezojdali, li jappoġġja sewqan manwali, elettriku jew pnewmatiku, u t-torque tal-ftuħ u l-għeluq huwa mnaqqas bi 30%



Valv tal-bieb tal-pjastra parallel tal-azzar fondut



Applikazzjonijiet ‌

L-Industrija tal-Enerġija u l-Kimika‌: Pajpijiet tal-Fwar tal-Bojler, Ħwienet tar-Reaturi ta 'Temperatura Għolja u Pressjoni Għolja, li jifilħu inqas minn jew daqs 600 grad ta' kundizzjonijiet‌. ‌

Trasport taż-żejt u tal-gass‌: gass naturali u pajpijiet tal-gass tal-pitrolju likwifikat, kisi kontra l-korrużjoni jintużaw biex itejbu d-durabilità meta jkunu midfuna. ‌

Minjieri u protezzjoni ambjentali‌: ħwienet tal-pompa tad-demel likwidu, sistemi ta 'trattament tad-drenaġġ, adattati għal midja li fihom fibra jew granulari. ‌

Punti tal-Għażla ‌ ‌Seal Type‌: ‌

Siġill iebes: Huwa rrakkomandat li tuża kisi ta 'liga jew kisi STL għal mezzi granulari iebsa (bħal gagazza u rmied). ‌

Siġill artab: PTFE jew siġilli tal-gomma huma preferuti għal mezzi nadifa (bħal ilma u gass). ‌

Modalità Drive‌: ‌ Mudelli elettriċi jew pnewmatiċi huma magħżula għal xenarji ta 'tħaddim frekwenti (bħal sistemi ta' krejn overhead), li jappoġġjaw kontroll awtomatiku‌. ‌

Speċifikazzjonijiet ta 'installazzjoni u manutenzjoni ‌

Rekwiżiti ta 'Installazzjoni‌ ‌ Direzzjoni tal-fluss u qagħda‌: Installazzjoni orizzontali tiżgura moviment vertikali tal-bieb, u l-vleġġa tal-korp tal-valv hija konsistenti mad-direzzjoni tal-fluss tal-mezz; L-installazzjoni taħt l-art teħtieġ valv li jkun riservat u jkun hemm trattament kontra l-korrużjoni. ‌ ‌ Bolt li tissikka minn qabel ‌: Il-konnessjonijiet tal-flanġ jeħtieġ li jiġu ssikkati b'mod uniformi djagonalment biex tevita tnixxija kkawżata minn forza irregolari fuq il-wiċċ tas-siġillar ‌.
Strateġija ta 'Manutenzjoni ‌

Naddaf is-sediment tal-kavità tal-valv regolarment u iċċekkja l-użu tal-wiċċ tas-siġillar (ibdel jekk taqbeż 1mm) ‌.
Iċ-ċiklu ta 'lubrikazzjoni taz-zokk tal-valv huwa inqas minn jew daqs 6 xhur, u l-grass reżistenti għat-temperatura għolja għandu jintuża f'ambjenti ta' temperatura għolja ‌
