Deskrizzjoni tal-Valvi tal-Bieb Pnewmatiku
Valvi tal-bieb pnewmatiċi huma valvi li jużaw arja kkompressata bħala sors ta 'enerġija. Iċ-zokk tal-valv huwa mmexxi minn ċilindru biex jinkiseb irfigħ vertikali tal-bieb. Jintużaw għal ftuħ sħiħ jew kontroll sħiħ tal-midja tal-pipeline u ma jistgħux jintużaw għar-regolazzjoni tal-fluss. Hemm żewġ tipi ta 'siġilli:
Istiljar minnu nnifsu: Il-bieb huwa ppressat kontra s-sedil tal-valv bil-pressjoni medja biex jinkiseb is-siġillar (bħal kundizzjonijiet ta 'pressjoni baxxa).
Siġillar sfurzat: Meta tingħalaq, forza esterna (bħal spinta taċ-ċilindru) hija meħtieġa biex tagħfas il-bieb u s-sedil tal-valv, li huwa adattat għal xenarji ta 'siġillar ta' pressjoni għolja jew ta 'tkeċċija għolja.
Struttura u tip tal-qalba
Disinn strutturali tipiku:
Bieb doppju parallel: Iż-żewġ xtiebi huma pressati minn qabel u ssiġillati minn molol jew ċilindri biex jipprevjenu l-imblokk u jtejbu l-affidabbiltà tas-siġillar.
Mekkaniżmu Buffer: Xi mudelli (bħal Z644H) jużaw ċilindri b'saff doppju jew apparat buffer biex inaqqsu l-impatt tal-għeluq u jestendu l-ħajja tal-wiċċ tas-siġillar.
Materjal tal-wiċċ tas-siġillar: Siġilli iebsa (ligi tal-kisi jew ċeramika) jintużaw għal mezzi granulari, u siġilli rotob (PTFE) jintużaw għal fluwidi nodfa.
Tipi ewlenin:
| Tip | Feature | Applikazzjonijiet |
|---|---|---|
| Valv ta 'bieb doppju pnewmatiku parallel | Disinn ta 'Bieb doppju biex jirreżisti l-għorik u l-mekkaniżmu buffer biex jipprevjeni l-iġġammjar | Petrolju, kimiku, sistema ta 'ġarr ta' rmied li jtir |
| Pneumatic Gate Gate Valve | Il-kanal tal-fluss huwa ta 'dijametru ugwali, il-waqgħa tal-pressjoni hija żgħira, u l-operazzjoni kompletament miftuħa / magħluqa hija stabbli | Pajpijiet ta 'pressjoni medja u baxxa għall-ilma, fwar, żejt, eċċ. |
| Pneumatic cut-off gate valve | Struttura ta 'siġillar sfurzat, reżistenza għall-pressjoni għolja (inqas minn jew daqs 1. 0 mpa) | L-industrija farmaċewtika u tal-enerġija tibda u tieqaf il-kontroll |
Speċifikazzjoni tal-valvi tal-bieb pnewmatiku
|
oġġett |
valv |
|
Applikazzjoni |
Impjant tal-Enerġija, Baħar, Kimika, Kostruzzjoni, Trasport |
|
Daqs tal-port |
Dn 15- dn200 |
|
Garanzija |
2 snin |
|
Post tal-oriġini |
Iċ-Ċina |
|
Henan |
|
|
Numru tal-Mudell |
GVC001 |
|
Qawwa |
Manwal, elettriku, pnewmatiku, idrawliku |
|
Temperatura tal-midja |
Temperatura għolja, temperatura baxxa, temperatura medja, temperatura normali |
|
Struttura |
Bieb |
|
Midja |
Żejt, ilma, gass, lox, aċidu |
|
Appoġġ apposta |
OEM, ODM, OBM |

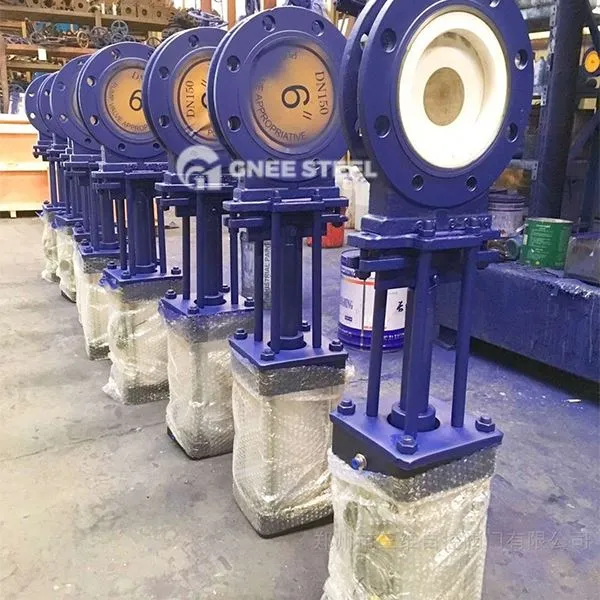

Valvi tal-bieb pnewmatiku
Applicable:
L-Industrija tal-Enerġija : Pajpijiet taż-Żejt mhux raffinat fir-raffineriji, sistemi tal-fwar fl-impjanti tal-enerġija termali (reżistenza għat-temperatura inqas minn jew daqs 350 grad).
Sistemi Industrijali : Kontroll tat-trab f'impjanti tas-siment, qtugħ tad-demel likwidu f'impjanti ta 'trattament tad-drenaġġ.
Kundizzjonijiet tax-xogħol speċjali: Ambjenti fjammabbli u splussivi li jeħtieġu ċertifikazzjoni li ma tagħmilx splużjoni (bħal standards ATEX).
Key Punti għall-Għażla:
Medium Karatteristiċi: Għal partiċelli li fihom medju, agħżel siġilli iebsa (karbur tat-tungstenu / ċeramika), u għal fluwidi nodfa, agħżel siġilli artab PTFE.
Livell ta 'pressjoni : Għal kundizzjonijiet ta' pressjoni għolja (akbar minn jew daqs 1.6MPa), is-siġilli sfurzati huma preferuti, u għal pressjoni baxxa, jistgħu jintgħażlu strutturi ta 'self-issiġillati.
Configurazzjoni Drive: Għal operazzjoni ta 'frekwenza għolja, huma rrakkomandati attwaturi pnewmatiċi b'azzjoni doppja, li jappoġġjaw il-ftuħ u l-għeluq veloċi (inqas minn jew daqs 3 sekondi).
