Siġill tal-Pressjoni Iċċekkja d-deskrizzjoni tal-valv
Il-valv tal-kontroll tas-siġill tal-pressjoni huwa valv li jsaħħaħ il-prestazzjoni tas-siġillar permezz tal-pressjoni tal-mezz stess. Huwa adattat għal pressjoni għolja, temperatura għolja u kundizzjonijiet tal-midja korrużiva u jintuża ħafna fil-petrokimiċi, l-enerġija u oqsma oħra. Id-disinn tal-qalba tiegħu juża l-pressjoni medja biex jimbotta l-element tas-siġillar biex joqgħod mill-qrib mas-sedil tal-valv biex jikseb effett ta 'siġillar dinamiku.
Struttura tal-qalba u mekkaniżmu tas-siġillar
Komponenti ewlenin:
Qoxra tal-valv li tissiġilla lilha nnifisha: tadotta struttura ta 'siġillar tal-metall li tissikka lilha nnifisha. Aktar ma tkun kbira l-pressjoni, iktar ikun sinifikanti l-effett tas-siġillar.
Diska tal-valv swing: tinfetaħ u tingħalaq permezz ta 'mekkaniżmu rocker. Il-wiċċ tas-siġillar jista 'jkun iwweldjat b'ligi bbażati fuq il-kobalt jew intarsjat b'materjali bħal polytetrafluoroethylene (PTFE).
Ċirku tas-siġillar elastiku: Xi mudelli huma mgħammra b'pakkjar żejjed jew minfaħ biex itejbu l-affidabbiltà tas-siġillar.
Prinċipju tas-siġillar:
Meta tiċċirkola fid-direzzjoni 'l quddiem, il-pressjoni medja timbotta d-diska tal-valv biex tikkuntattja mill-qrib mas-sedil tal-valv biex tifforma siġill imsaħħaħ minnu nnifsu.
Meta tiċċirkola fid-direzzjoni inversa, id-diska tal-valv tagħlaq malajr taħt l-azzjoni tal-gravità jew tar-rebbiegħa biex tevita l-fluss ta 'wara.
Speċifikazzjoni tal-valv tal-verifika tas-siġill tal-pressjoni
|
Standards ta 'eżekuzzjoni |
APL, JIS, DIN, BS, ASTM, ANSI, GB, JB, NB, HG |
|
Firxa tal-pressjoni |
Class150 ~ class2500lb (pn 16- pn420) |
|
Firxa tad-daqs |
NPS1 / 2 "sa NPS72" (DN15mm għal DN1800mm) |
|
Forgings tal-ambitu materjali |
A105, F91.F11.F22, F5A, F6, LF1LC2,12CR1MOV F36 F304.F316. F321H |
|
Kastings tal-ambitu tal-materjal |
WCB, LCB, LCC, WB36, WC6, C5, WC9, C12A, 20CRMOV, CF8, CF8M, 4A, 5A, 6 |
|
0 Tip Perate |
Manwal, elettriku, pnewmatiku, irkaptu |
|
Tip ta 'valv |
Valvi tal-Istazzjon tal-Enerġija, Valvi tal-Bieb, Valvi tal-Globu, Checkvalves |
|
Applikazzjoni |
impjanti tal-enerġija, petrokimiċi, raffinar, gasmetallurġija naturali |
|
Tip ta 'konnessjoni |
Flanġ, iwweldjar, ħajt, fm, bw, sw |
|
Personalizzazzjoni |
OEM / ODM / OSM / OBM |

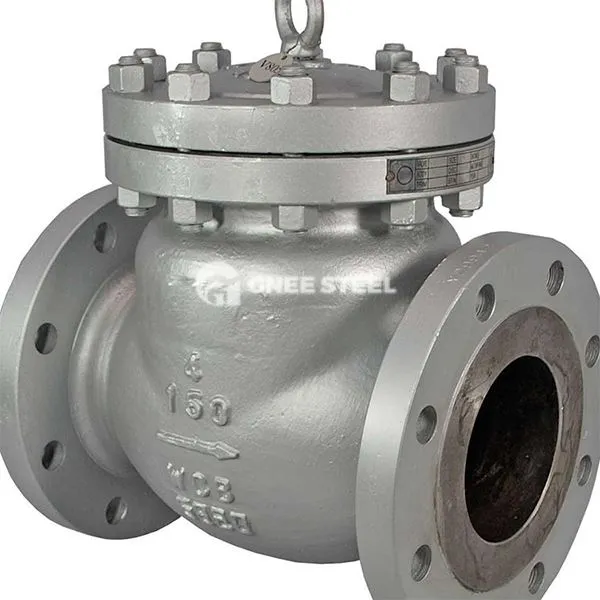

Valv ta 'kontroll tas-siġill tal-pressjoni
Vantaġġi
- Adattabilità bi pressjoni għolja:
Jista 'jiflaħ il-pressjoni sal-klassi 2500 (madwar 42 MPa), adattat għal pajpijiet ta' żejt u gass ta 'distanza twila u unitajiet ta' raffinar.
L-istruttura li tissiġilla lilha nnifisha twettaq aħjar taħt pressjoni għolja u ma teħtieġx pressjoni esterna kontinwa.
- Reżistenza ta 'temperatura għolja u korrużjoni:
Il-korp tal-valv huwa magħmul minn azzar fondut, azzar li ma jissaddadx jew azzar tal-liga, u l-firxa tat-temperatura applikabbli hija -196 grad ~ +550 grad.
Il-wiċċ tas-siġillar jista 'jkun magħmul minn karbur simentat (bħal stellite) jew PTFE, li jista' jiflaħ għall-korrużjoni tal-aċidu u l-alkali.
- Ħajja twila u manutenzjoni baxxa :
Ir-rocker tad-diska tal-valv huwa ddisinjat b'apparat limitu biex jipprevjeni l-ftuħ eċċessiv u l-falliment tas-siġill.
Iċ-ċirku tal-minfaħ jew is-siġillar tal-metall inaqqas l-ippakkjar u jestendi ċ-ċiklu ta 'manutenzjoni għal 3 darbiet dak ta' valvi ordinarji.
Applikazzjonijiet
- Industrija petrokimika: Protezzjoni tal-fluss ta 'backflow ta' prodotti taż-żejt ta 'temperatura għolja (inqas minn jew daqs 425 grad) u pajpijiet ta' ammonja likwida f'unitajiet ta 'raffinar taż-żejt.
- Sistema ta 'enerġija: Kontroll one-way bi pressjoni għolja tal-pajpijiet tal-fwar tal-bojler u sistemi ta' ilma li jkessaħ l-enerġija nukleari.
- Farmaċewtiċi u ikel: siġilli sanitarji kontra l-kontaminazzjoni għal pajpijiet ta 'fluwidu sterili.
