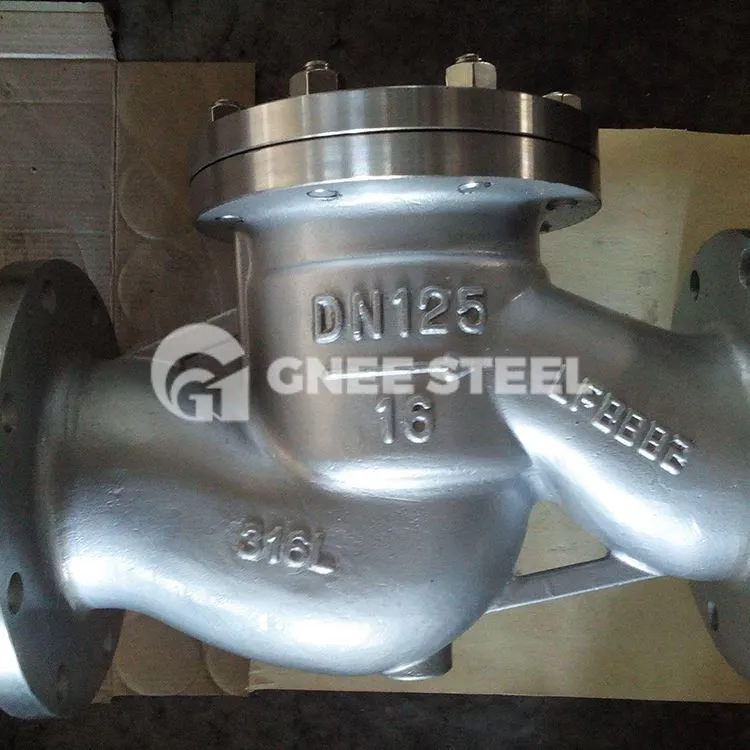

Swing check valve huwa magħmul prinċipalment minn korp tal-valv, kopertura tal-valv, sedil tal-valv, diska tal-valv, rocker, pin, bracket u partijiet oħra. Id-diska tal-valv idur madwar pin li jinsab barra s-sit tal-valv. Id-dahar tad-diska tal-valv hija installata b'mod fiss fuq tarf wieħed tar-rocker permezz ta 'kamin ta' konnessjoni u ġewż, u t-tarf l-ieħor tar-rocker huwa installat b'mod ċappetti fuq il-parentesi tal-ħajt tal-kavità tal-korp tal-valv. Il-pressjoni medja fit-tarf tad-daħla timbotta d-diska tal-valv biex iddawwar u tiftaħ, u l-pressjoni medja fit-tarf tal-ħruġ u l-awto-piż tad-diska tal-valv jagħmlu d-diska tal-valv tagħlaq.
Speċifikazzjoni tal-Parametru Prinċipali:
Disinn u Manifattura: Valv tal-Iċċekkjar tal-Azzar Cast għal BS 1868, ASME B16.34, API 6D
Spezzjoni u Test: API598, API600 jew API 6D
End Flange Dimension:ASME B16.5(for NPS≤24,ASME B 16.47 series B,API 605,ASME B16.47 A Series,MSS SP-44(for NPS>24)
Dimensjoni tat-tarf BW: ASME B16.25
Wiċċ imb'wiċċ u tarf sa tarf: ASME B16.10
Klassifikazzjonijiet pressjoni-temperatura: ASME B16.34
Dimensjoni tal-ħxuna tal-ħajt: API 600, BS 1868
Firxa tal-Prodott
Materjal tal-ġisem: azzar tal-karbonju, azzar li ma jissaddadx, azzar illigat, bronż
Dijametru nominali: 1/2 "~ 48" (DN15 ~ DN1200)
Konnessjoni Tmiem: RF, RTJ, BW
Firxa tal-pressjoni: Class150 ~ 2500 (PN16 ~ PN420)
Temperatura tax-xogħol:-196ºC~+560ºC
Standard tad-Disinn
|
Disinn tal-Valv |
ANSI, ASME, API, DIN, JIS, BS, GB |
|
Tmiem il-Konnessjoni |
Flanġ, weldjatura tal-butt, weldjatura tas-sokit |
|
Ittestjar |
API 6D, API 598 |
Kif tinstalla swing check valve?
Il-valvoli tal-kontroll tat-tbandil jistgħu jiġu installati orizzontalment jew vertikalment. Qabel ma tinstalla l-valv ta 'kontroll swing, trid tiżgura li l-vleġġa tal-fluss tkun fid-direzzjoni t-tajba. Jekk installata vertikalment, il-vleġġa tal-fluss għandha tipponta 'l fuq biex tippermetti li l-likwidu li jgħaddi mill-pajp jgħaddi 'l fuq u tevita li l-gravità tiġbed lura u tikkontamina l-provvista tal-ilma.
Il-passi li ġejjin se jiggwidak dwar kif tinstalla valv ta 'kontroll swing:
Pass 1: Ħares ġewwa l-valv
Kun żgur li m'hemm xejn imwaħħal ġewwa l-korp tal-valv. Jekk oġġett żgħir jidħol fil-valv ta 'kontroll swing, jista' jikkawża li d-diska titwaħħal, u ma tħallix il-fluss kollu tal-ilma.
Pass 2: Imbotta d-diska 'l bogħod mill-wiċċ tas-sedil u iċċekkja t-tħaddim tagħha biex tiżgura li tista' tiċċaqlaq liberament.
Pass 3: Kun żgur li t-truf tal-flanġ ma jkollhom l-ebda burrs jew truf li jistgħu jipprevjenu siġillar xieraq.
Pass 4: Installa l-valv fid-direzzjoni tal-fluss skont il-vleġġa tad-direzzjoni tal-fluss, u tiżgura li jkun hemm sezzjoni ta 'pajp dritta ta' 3 darbiet id-dijametru upstream.
Pass 5: Jekk installat vertikalment, id-direzzjoni tal-fluss għandha tkun 'il fuq; jekk installati orizzontalment, il-kopertura tal-valv għandha tkun tħares 'il fuq.
