Deskrizzjoni tal-valvi tal-pistun falsifikati
Il-valv ta 'kontroll tal-pistuni foloz huwa valv awtomatiku ffurmat mill-proċess tal-forġa. Jiddependi fuq il-fluss tal-mezz stess biex jiftaħ u jagħlaq. Huwa użat apposta għall-kontroll tal-fluss f'direzzjoni waħda taħt pressjoni għolja, temperatura għolja u kundizzjonijiet tax-xogħol ħorox. Jista 'malajr jimblokka l-fluss ta' wara tal-mezz u jipproteġi s-sigurtà tal-linji tal-pajpijiet u t-tagħmir.
Struttura tal-Qofol u Karatteristiċi tad-Disinn
Struttura Prinċipali:
Korp tal-valv tal-azzar iffalsifikat: Magħmul minn azzar ffalsifikat ta 'saħħa għolja bħal A105 u F11, il-klassifikazzjoni tal-pressjoni tilħaq il-klassi 1500 (madwar 25 MPa), adattata għal fwar ta' temperatura għolja (inqas minn jew daqs 425 grad).
Diska tal-valv tal-pistuni: Id-diska tal-valv hija konnessa b'mod mobbli mal-rocker, u l-pistun huwa mbuttat 'il fuq u' l isfel mill-pressjoni medja. Meta jingħalaq, jaqbel sewwa mas-sedil tal-valv inklinat. Il-wiċċ tas-siġillar huwa wweldjat b'liga iebsa bbażata fuq il-kobalt, li hija reżistenti għall-ilbies u reżistenti għall-korrużjoni.
Apparat awżiljarju:
Martell tad-damping: Ibbilanċja t-torque dinamiku tad-diska tal-valv, tnaqqas l-impatt tal-għeluq, u tevita l-effett "martell tal-ilma".
Spring ritorn ċilindru: attwatur pnewmatiku ({{{0}}. 45 ~ 0. 8 sors ta 'arja MPa) isuq il-valv biex jagħlaq malajr (ħin ta' għeluq inqas minn jew daqs 0.5 sekondi) u jappoġġja disinn ta 'siġillar żejjed.
Speċifikazzjoni tal-valvi tal-pistuni falsifikati
| Daqs | 1/2 "-2" jew dn 15- dn50 |
| Pressjoni | Klassi 150-3000 lb jew pn 16- pn160 jew 10k -40 k |
| Materjal | A105, F5, F6, F11, F22, F51, F304, F316, F304L, F316L, LF2, Alloy Steel eċċ. |
| Disinn u Manifattura Std. | API 602, BS 5352, ASME B16.34 |
| Wiċċ imb wiċċ std. | ASME B16.10, EN 558, DIN3202 |
| Konnessjoni finali std. | ASME B16.5, DIN2543, ASME B16.25, ASME B16.11, ANSI B1.20.1 |
| Standard tat-test | API598 |

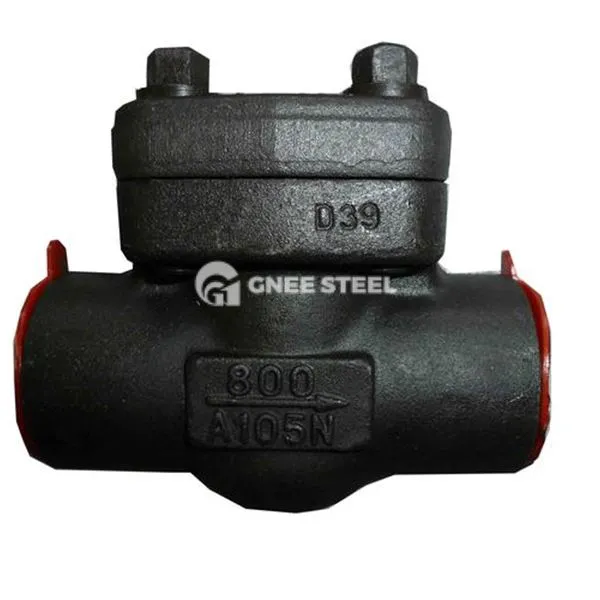

Valvi ta 'kontroll tal-pistuni ffalsifikati
Vantaġġi:
Rispons Mgħaġġel: Il-mekkaniżmu tar-ritorn tar-rebbiegħa jiżgura għeluq istantanju fi stat ta 'inċident biex jipproteġi tagħmir ewlieni bħal turbini u pompi.
Kanal tal-fluss simplifikat: koeffiċjent ta 'reżistenza baxxa (madwar 0. 05), u l-kapaċità tal-fluss hija 30% ogħla minn dik tal-valvi ta' kontroll ordinarji.
Applikazzjonijiet
Ġenerazzjoni ta 'enerġija termali: protezzjoni ta' backflow tal-fwar ta 'temperatura għolja (inqas minn jew daqs 425 grad) fis-sistema ta' estrazzjoni tal-fwar tat-turbina tal-fwar.
Petrokimiċi: Kontroll f'direzzjoni waħda ta 'ammonja likwida u pajpijiet ta' mezz korrużivi f'unitajiet ta 'raffinar.
Netwerk ta 'tisħin: iżolament sigur u prevenzjoni tal-fluss ta' wara ta 'pajpijiet tal-fwar bi pressjoni għolja.
