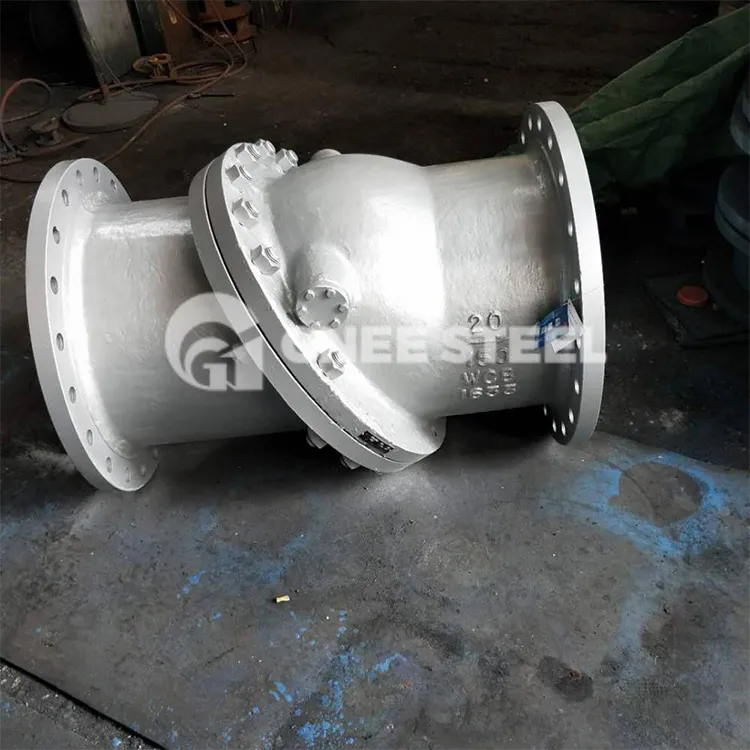

Deskrizzjoni tal-Prodotti

Il-valv ta 'kontroll PXH44H Swash Plate huwa valv b'disinn strutturali speċjali. Jintuża prinċipalment biex jipprevjeni l-fluss tal-midja fis-sistema tal-pipeline u jipproteġi s-sigurtà tat-tagħmir. Il-karatteristiċi ewlenin tagħha huma li ma jiksbu l-ebda impatt u operazzjoni ta 'ħoss baxx permezz ta' struttura mekkanika ottimizzata, filwaqt li jkollu wkoll rispons mgħaġġel u prestazzjoni effiċjenti tas-siġillar.

PXH44H Swash Plate Check Valve jirreferi għal Pxh44h - 150lb swash plate non - valv ta 'kontroll ta' xokk, li huwa valv ta 'kontroll ta' xokk mhux - bid-daqs tal-flanġ ASME B16.5 GB HG SH. Il-vantaġġ ewlieni tiegħu huwa li tegħleb il-fenomenu tal-impatt u l-martell tal-ilma kkawżat minn valvi ta 'kontroll tal-swing u valvi ta' kontroll tal-lift taħt kondizzjonijiet tax-xogħol, u li tinkiseb tħaddim mhux ta 'xokk.

Id-daqsijiet ivarjaw	Minn 2 "sa 30"
Klassifikazzjonijiet tal-pressjoni	Klassi 150 għall-Klassi 600, PN16 għal PN100
Tispiċċa konnessjonijiet	Flanged rf jew rtj, butt - weldjatura jew hub truf
Spezzjona u ttestjat	API 598 jew API 6D
Butt - Weld jispiċċa	ASME B16.25 ◆ Valvi li jimmarkaw għal MSS SP-25
Dimensjonijiet wiċċ imb wiċċ	API 6D jew ASME B16.34 ◆ Truf Flanged għal ASME B16.5
Disinn u Manifatturat	API 6D, ASME B16.34 jew ekwivalenti. ◆ Klassifikazzjonijiet PT għal ASME B16.34

Partijiet materjali

Kodiċi	Korp tal-valv	Diska	Sedil tas-siġillar
P	CF8	Cf 8+ stl	0CR19NI9	Ptfe
R	Cf8m	CF8M + STL	0CR17NI12MO2
K	CF3	Cf 3+ stl	00CR19NI11
J	Cf3m	CF3M + STL	00CR17NI14MO2
E	Cn7m	CN7M + STL	Liga 20
C	WCB	WCB +13 cr	0CR19NI9
D	LCB	Cf 8+ stl	0CR19NI9

tilting valve

Daqs

Dijametru tal-valv	NPS	2	2 ?	3	4	6	8	10	12	14	16	18	20	24	26	28	30	32
Dijametru tal-valv	DN	50	65	80	100	150	200	250	300	350	400	450	500	600	650	700	750	800
L		203	216	241	292	356	495	622	698	787	864	978	978	1295	1295	1143	1143	1194
D		160	182	196	230	300	390	432	510	540	635	700	770	900	930	991	1020	1150
W		178	198	224	252	326	426	456	530	576	670	740	818	948	988	1050	1090	1240
Piż (kg)		11	16	22	34	62	112	169	238	337	420	550	685	910	1055	1260	1540	1860

pxh44h swash plate check valve

Karatteristiċi strutturali

Id-diska tal-valv eċċentrika doppja tikkuntattja gradwalment il-wiċċ tas-siġillar meta tagħlaq, u tikseb impatt - Ħieles u ħoss - operazzjoni ħielsa.

Mikro - sedil tal-valv tal-metall elastiku b'rendiment tajjeb tas-siġillar.

Disinn tad-diska tal-valv tal-farfett, ftuħ u għeluq veloċi u sensittiv, ħajja twila ta 'servizz.

L-istruttura tal-pjanċa swash tagħmel il-kanal tal-fluwidu simplifikat, b'reżistenza żgħira tal-fluss u effett li jiffranka l-enerġija.

Tim tal-Valv ta 'Verifika tat-Tip tad-Diska tat-Tilting Gnee

tilting type check valve

tilting disc type check valve

Klijenti tal-Valv ta 'Verifika tat-Tip ta' Tilting Gnee

tilting disc valve
