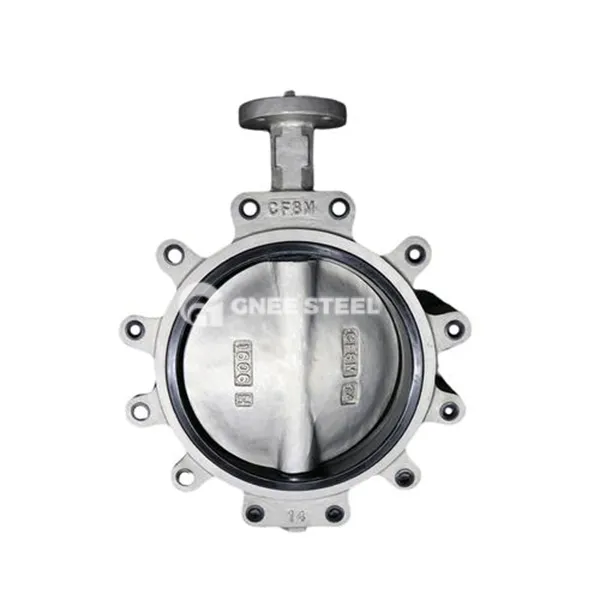

Valv tal-farfett tat-tip ta 'lug sħiħ

Valv tal-farfett tal-lug sħiħ huwa valv tal-farfett imqabbad mal-pipeline permezz tal-istruttura tal-flanġ tal-lug. Il-korp tal-valv huwa ddisinjat bil-lugs madwaru u huwa mwaħħal direttament mal-flanġ tal-pipeline bil-boltijiet. Għandu kemm il-kumpattezza tal-valv tal-farfett tal-wejfer kif ukoll l-istabbiltà tal-valv tal-farfett tal-flanġ. Id-disinn tal-qalba jinkludi:

‌ Metodu ta 'konnessjoni‌:
Tip ta 'toqba (tip): Il-lug huwa toqba minn ġol-bolt. Meta jiġu installati, boltijiet twal huma meħtieġa biex jippenetraw il-flanġijiet fuq iż-żewġ naħat, li huwa adattat għal kundizzjonijiet tax-xogħol konvenzjonali.
Tip ta 'Ħajt Internali (Tip LT): Il-Lug għandu ħjut interni u huwa konness mal-flanġ tal-pipeline permezz ta' boltijiet qosra, li jnaqqas ir-riskju ta 'creep tal-bolt u jestendi l-ħajja tas-siġillar bi 30% ~ 50%.
‌Valve Materjal tal-Korp: Azzar fondut (WCB / LCB), azzar li ma jissaddadx (304/316) jew azzar duplex, adattat għal NPS 2 "~ 40" (DN50 ~ DN1000) kalibru.
Struttura li tissieletra ‌:
Seal tal-metall eċċentriku dimensjonali ‌Three: pjanċa tal-farfett u sedil tal-valv huma wweldjati b'liga stellita, reżistenza għat-temperatura inqas minn jew daqs 600 grad, reżistenza għall-pressjoni sal-klassi 600 (PN100).
‌ Siġill tal-Farfett: Il-pjanċa tal-farfett hija inkorporata ma 'PTFE jew Ċirku tas-Siġiljar EPDM, livell ta' tnixxija jilħaq VI, adattat għal -20 grad ~ 150 grad ta 'kundizzjonijiet tax-xogħol‌.



Valv tal-farfett tat-tip ta 'lug sħiħ



Punti tal-Għażla

Tip ta 'siġill:
Ilma / arja nadifa: Is-siġill artab EPDM huwa preferut, li jnaqqas l-ispiża b'40%.
Temperatura għolja / medja korrużiva: Siġill iebes stellite huwa magħżul, li għandu ħajja ta 'reżistenza għall-erożjoni tal-partikuli ta' akbar minn jew daqs 10 snin.
Modalità tas-sewqan:
NPs inqas minn jew daqs 12 "(DN300) b'kaxxa tat-turbina (torque inqas minn jew daqs 500N · m), NPs akbar minn jew daqs 14" ma 'attwatur pnewmatiku (torque akbar minn jew daqs 2000N · m).
Prekawzjonijiet ta 'installazzjoni

Allinjament tal-flanġ: Id-devjazzjoni għandha tkun inqas minn jew daqs 1mm, u l-boltijiet għandhom jiġu ssikkati djagonalment (tagħbija minn qabel rakkomandata: boltijiet tal-azzar tal-karbonju 80 ~ 120n · m).
Kontroll tad-Direzzjoni tal-Fluss: Meta jkun installat orizzontalment, l-assi taz-zokk tal-valv għandu jkun vertikali mal-art biex jipprevjeni deposizzjoni medja u ilbies fuq il-wiċċ tas-siġillar.
