Il-pjanċa tal-farfett tal-valv tal-farfett tal-flanġ hija installata fid-direzzjoni tad-dijametru tal-pajp. Fil-kanal ċilindriku tal-korp tal-valv tal-farfett, il-pjanċa tal-farfett b'forma ta 'diska ddur madwar l-assi, u l-angolu ta' rotazzjoni huwa bejn 0 grad u 90 grad. Meta ddur għal 90 grad, il-valv ikun miftuħ għal kollox. Meta l-valv tal-farfett tal-flanġ ikun fil-pożizzjoni miftuħa għal kollox, il-ħxuna tal-pjanċa tal-farfett hija r-reżistenza meta l-medju jgħaddi mill-korp tal-valv, għalhekk il-waqgħa tal-pressjoni ġġenerata mill-valv hija żgħira ħafna, għalhekk għandha karatteristiċi tajba ta 'kontroll tal-fluss. Il-valvoli tal-farfett għandhom żewġ tipi ta 'siġillar: siġill elastiku u siġill tal-metall. Għal valvi tas-siġillar elastiċi, iċ-ċirku tas-siġillar jista 'jiġi inkorporat fil-korp tal-valv jew imwaħħal mal-periferija tal-pjanċa tal-farfett.
| Standard | ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202 |
| Materjali | Carbon Steel, Stainless Steel, Aluminum Bronze, Monel, Hastelloy, Titanium, Duplex, Super Duplex u speċjali oħra. |
| Klassifikazzjonijiet tal-Pressjoni | ANSI 150# sa ANSI 1500# |
| Firxiet Daqs | 2" sa 140"- 50mm sa 3500mm (Daqsijiet akbar fuq talba) |
| Ċrieki tas-sedil mhux obbligatorji | RPTFE reżiljenti; INCONEL bilqiegħda tal-metall (Sikur għan-nar fuq applikazzjoni) |
| Attwazzjonijiet | Manwal, Pnewmatiku, Elettriku, Idrawliku (Kontropiż) & Elettro-idrawliku |
| Tispiċċa Konnessjonijiet | RF, RTJ |
Il-karatteristiċi ewlenin tal-valv tal-farfett tal-flanġ huma:
1. Żgħar u ħfief, faċli biex tiżżarma u tissewwa, u tista 'tiġi installata fi kwalunkwe post.
2. L-istruttura hija sempliċi u kompatta, it-torque operattiv huwa żgħir, u r-rotazzjoni ta '90 grad tiftaħ malajr.
3. Il-karatteristiċi tal-fluss għandhom tendenza li jkunu lineari u l-prestazzjoni tal-aġġustament hija tajba.
4. Il-konnessjoni bejn il-pjanċa tal-farfett u z-zokk tal-valv tadotta struttura bla pins, li tegħleb il-punti ta 'tnixxija interni possibbli.
5. Iċ-ċirku ta 'barra tal-pjanċa tal-farfett jadotta forma sferika, li ttejjeb il-prestazzjoni tas-siġillar u testendi l-ħajja tas-servizz tal-valv. Jista 'jżomm żero tnixxija għal aktar minn 50,000 darba ta' ftuħ u għeluq taħt pressjoni.
6. Is-siġilli huma sostitwibbli u s-siġillar huwa affidabbli u jikseb siġillar f'żewġ direzzjonijiet.
7. Il-pjanċa tal-farfett tista 'tkun miksija bl-isprej skont ir-rekwiżiti tal-utent, bħal najlon jew polytetrafluoroethylene.
8. Il-valv jista 'jiġi ddisinjat b'konnessjoni tal-flanġ u konnessjoni tal-wejfer.
9. Il-mod tas-sewqan jista 'jkun manwali, elettriku jew pnewmatiku.
Il-valvoli tal-farfett tal-flanġ huma adattati għal industriji bħall-provvista tal-ilma u d-drenaġġ, drenaġġ, ikel, tisħin, gass, vapuri, idroenerġija, metallurġija, sistemi tal-enerġija, u tessuti b'temperaturi Inqas minn jew ugwali għal 120 grad jew Inqas minn jew ugwali għal 150 grad u pressjonijiet nominali Inqas minn jew ugwali għal 1.6MPa. Dawn huma adattati b'mod speċjali għal siġillar f'żewġ direzzjonijiet u F'sitwazzjonijiet fejn il-korp tal-valv huwa suxxettibbli għas-sadid, jintuża bħala mezz li jirregola u jinterċetta l-fluss.

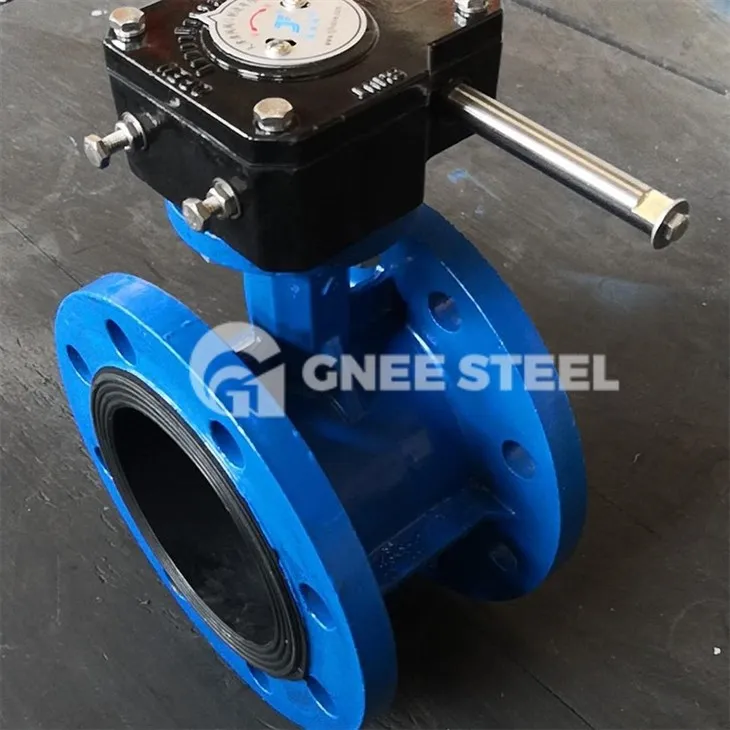

Butterfly Valve Flanġ Tip
