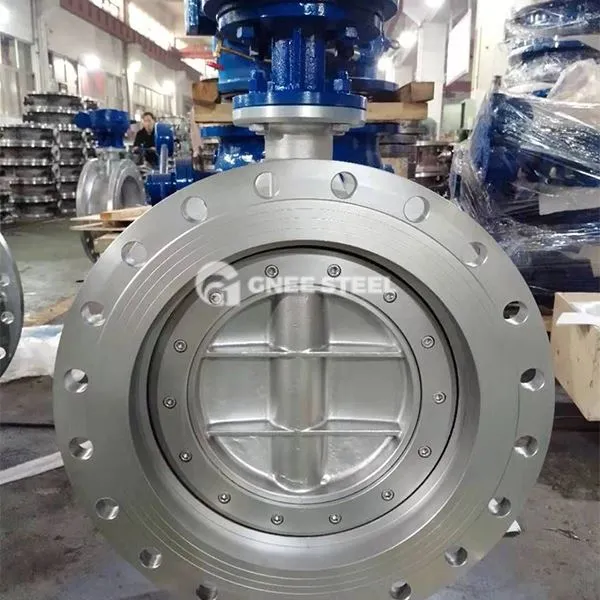

Valvi tal-farfett tad-diska ċċentrati

Il-valv tal-farfett tad-diska taċ-ċentru huwa l-valv tal-farfett ċentrali. Il-karatteristika ewlenija tagħha hija li l-assi taz-zokk tal-valv, iċ-ċentru tal-pjanċa tal-farfett u l-linja ċentrali tal-korp tal-valv huma koassjali. Huwa jadotta disinn strutturali simetriku u huwa adattat għal xenarji ta 'kontroll tal-fluwidu bi pressjoni baxxa, temperatura normali u rekwiżiti ta' siġillar konvenzjonali.

Struttura u Karatteristiċi tad-Disinn

Tqassim koassjali bi tliet linji:

L-assi taz-zokk tal-valv, iċ-ċentru tal-pjanċa tal-farfett u l-linja ċentrali tal-korp tal-valv jikkoinċidu kompletament, u l-istruttura hija simmetrika u sempliċi.

Il-pjanċa tal-farfett hija diska (diska ċentrali) u l-wiċċ tal-kuntatt mas-sedil tal-valv huwa disinn simetriku taċ-ċirku sħiħ.

Komponenti ‌Key:

‌Valve Seat: L-aktar magħmul minn materjali elastiċi (bħal EPDM jew PTFE), li jiddependu fuq deformazzjoni elastika biex jinkiseb is-siġillar.

‌Butterfly Plate: Diska ċentralment simmetrika b'wiċċ ċatt li jeħtieġ li jkun mgħammar kompletament mas-sedil tal-valv biex jiżgura s-siġillar.

Mekkaniżmu Drive: Manwal, irkaptu tad-dudu jew operazzjoni elettrika, huwa meħtieġ li tikkoopera ma 'reducer tal-irkaptu tad-dudu biex tinkiseb pożizzjonament li jissakkar waħdu tal-pjanċa tal-farfett.

Prinċipju tax-xogħol u karatteristiċi tal-prestazzjoni

Mekkaniżmu tas-siġillar:
Il-pjanċa tal-farfett hija f'kuntatt sħiħ mas-sedil tal-valv, u d-distakk bejn l-uċuħ tas-siġillar huwa kkumpensat mid-deformazzjoni tas-sedil tal-valv elastiku, billi jiddependi fuq il-pressjoni medja biex jgħin is-siġill.
Il-prestazzjoni tas-siġillar tiddependi fuq l-elastiċità tal-materjal tas-sedil tal-valv u mhix adatta għal pressjoni għolja jew kundizzjonijiet ta 'temperatura għolja.
Tqabbil tal-vantaġġi u l-iżvantaġġi:
Vantaġġi:
Struttura sempliċi u spiża baxxa tal-manifattura.
Angolu żgħir ta 'ftuħ u għeluq (inqas minn jew daqs 90 grad), operazzjoni faċli.
Limitazzjonijiet:
Il-pjanċa tal-farfett u s-sedil tal-valv jinsabu fi frizzjoni kontinwa, b'rata għolja ta 'xedd u ħajja qasira.
Pressjoni applikabbli baxxa (ġeneralment inqas minn jew daqs 16 bar) u reżistenza għat-temperatura limitata (EPDM inqas minn jew daqs 80 grad, PTFE inqas minn jew daqs 150 grad).



Valvi tal-farfett tad-diska ċċentrati



Applikazzjonijiet

Servizzi tal-Ilma Muniċipali:
Regolazzjoni tal-fluss ta 'dijametru kbir ta' sistemi ta 'provvista ta' ilma u drenaġġ (DN50 ~ DN1200).
Ftuħ u għeluq tal-kontroll ta 'ilma nadif bi pressjoni baxxa u pajpijiet tad-drenaġġ.
Nibnu HVAC:
Regolazzjoni ta 'rutina ta' sistemi ta 'ilma kondizzjonata ta' l-arja u pajpijiet ta 'protezzjoni min-nar.
Użu Industrijali Ġenerali:
Interċettazzjoni ta 'temperatura normali, medja mhux korrużiva (bħall-arja u ż-żejt lubrikanti).
