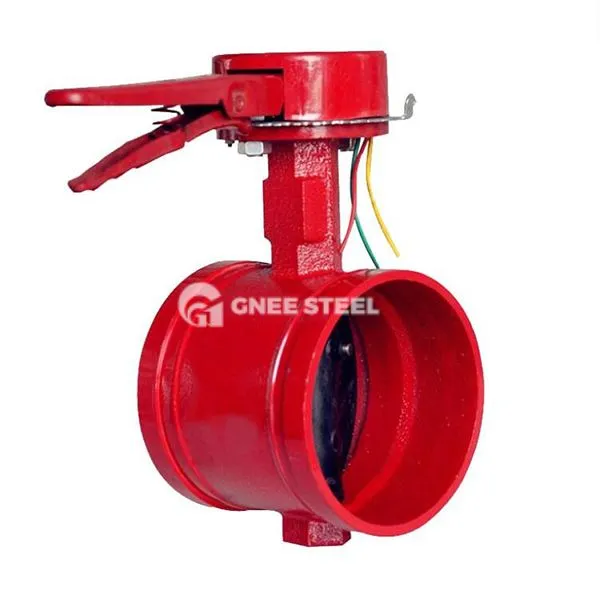

Valv tal-farfett bil-grooved

‌ Groove Butterfly Valve‌ (magħruf ukoll bħala ‌ Groove Butterfly Valve‌) huwa valv tal-farfett li juża l-konnessjoni tal-morsa tal-kanal. Il-pjanċa tal-valv hija mmexxija minn tagħmir tad-dudu jew manku biex idur 90 grad biex jinkiseb il-kontroll tal-ftuħ u l-għeluq, u apparat integrat ta 'feedback tas-sinjal elettriku huwa użat biex jimmonitorja l-istat tal-valv f'ħin reali. Il-karatteristiċi ewlenin tagħha jinkludu:

‌ Konnessjoni tal-kanal: Il-korp tal-valv għandu kanal annulari, li huwa konness malajr mal-pajp permezz ta 'morsa, inaqqas l-użu tal-boltijiet tal-flanġ u jtejjeb l-effiċjenza tal-installazzjoni b'aktar minn 50%.
‌ Feedback tas-sinjal: L-apparat tas-sinjal tal-kuntatt inkorporat jista 'joħroġ sinjal elettriku "ON / OFF" u jgħaqqad mas-sistema ta' allarm tan-nar (bħall-mudell D81X).

Struttura ewlenija ‌

Materjal ‌body‌: ħadid duttili (dn5 0 ~ dn600), azzar li ma jissaddadx (304 / 316L), adattat għal pajpijiet bi pressjoni baxxa bħalma huma l-protezzjoni tan-nar, il-provvista tal-ilma u d-drenaġġ (pn10 ~ pN16). Forma li tissieħeb ‌: ‌Soft Seal‌: EPDM jew PTFE Seal Ring, livell normali ta 'tnixxija ta' temperatura jilħaq il-livell VI (tnixxija inqas minn jew daqs 0.1% × dn), temperatura applikabbli -20 grad ~ 150 grad ‌. ‌Metal Ward Seal‌: Karbide tal-Kisi (bħal stellite), reżistenza għat-temperatura inqas minn jew daqs 425 grad, il-livell ta 'reżistenza għall-pressjoni żdied għal PN25‌. Vantaġġi funzjonali ‌

Ftuħ u għeluq ta 'faxxa: Torque tal-operazzjoni manwali inqas minn jew daqs 50n · m, ftuħ u għeluq ta' ħin inqas minn jew daqs 3 sekondi; It-tip elettriku huwa adattat għas-sistema ta 'kontroll awtomatiku‌. Fluss ‌Two-way‌: M’hemmx għalfejn tikkunsidra d-direzzjoni tal-fluss tal-mezz waqt l-installazzjoni, adattata għal pajpijiet tal-fluss b’żewġ direzzjonijiet (bħal xena tal-pompa tan-nar kontra l-backflow) ‌. Manutenzjoni Faċli: Il-kopertura tal-valv tista 'tinqala', li tappoġġja s-sostituzzjoni onlajn ta 'komponenti li jissiġillaw, b'perjodu ta' manutenzjoni ta '3 sa 5 snin.

Standard tad-Disinn: MSS SP -67
Tispiċċa tal-konnessjoni: Groove għal Awwa C606
Standard tal-Flanġ ta 'Fuq: ISO 5211
Sewqan staminali permezz ta 'ċwievet, kwadru parallel jew djagonali jew rasu
Pressjoni tax-xogħol: 300psi
175psi, 200psi u 250psi disponibbli fuq talba
Firxa tat-Temperatura: 0 grad - 100 grad
Kisi: kisi epossidiku marbut mal-fużjoni skont ANSI / AWWA C550 jew pittura fuq talba



Valv tal-farfett bil-grooved



Applikazzjonijiet
Sistema ta 'Protezzjoni tan-Nar: Sistema awtomatika tat-tifi tan-nar tal-bexxiexa ta' kontroll tal-pajpijiet prinċipali, użata flimkien ma 'indikatur tal-fluss tal-ilma u grupp ta' valv ta 'allarm.
Provvista ta 'ilma u drenaġġ tal-bini: arja kondizzjonata ċentrali li tiċċirkola ilma, netwerk ta' provvista ta 'ilma tal-bini, mudell ta' siġill artab EPDM huwa preferut.
Pipeline Industrijali: Il-midja li fiha partiċelli ħfief huma maqtugħin (bħal ilma li jkessaħ, arja kkompressata), u t-trab fil-kavità tal-valv jeħtieġ li jitnaddaf regolarment.
