Valv tal-ballun imnaqqas ta 'l-imtaqqab

Valv tal-ballun tal-port imnaqqas huwa valv tal-ballun b'dijametru tal-kanal intern iżgħar mid-dijametru tal-pajp tal-konnessjoni. Tnaqqas il-volum, tnaqqas l-ispejjeż u żżid ir-rata tal-fluss billi tnaqqas il-kanal tal-fluss, filwaqt li żżomm il-karatteristiċi tal-ftuħ u l-għeluq rapidu tal-valv tal-ballun.
Il-wisa 'tad-dħul tal-kanal tal-fluss tagħha hija konsistenti mad-dijametru nominali tal-pipeline, iżda d-dijametru attwali huwa mnaqqas (per eżempju, id-dijametru tal-kanal tal-fluss ta' valv tal-ballun tal-port imnaqqas DN50 huwa ta 'madwar 38mm, ekwivalenti għall-ispeċifikazzjoni DN40).
‌Core Struttura‌

‌Ball u fluss tal-kanal: Adotta disinn ta 'dijametru mnaqqas biex tifforma stat ta' fluss ta '"espansjoni ta' kontrazzjoni" u tnaqqas ir-reżistenza tal-fluss tal-mezz; Komponent li jissaħħaħ ‌: Il-materjal tas-sedil tal-valv huwa l-aktar PTFE jew siġill iebes tal-metall biex jiżgura tnixxija żero f'kundizzjonijiet ta 'pressjoni għolja; ‌ Metodu ta 'konnessjoni: Sostenn tal-flanġ, ħajt jew iwweldjar (bħal valv tal-ballun iwweldjat bil-port imnaqqas), adattat għal rekwiżiti ta' pipeline differenti.

Vantaġġi‌
‌Onomiku u kompatt‌

Il-kanal tal-fluss imnaqqas inaqqas il-konsum tal-materjal u l-ispejjeż tal-manifattura, u l-volum huwa iżgħar, li huwa adattat għal xenarji limitati fl-ispazju;
Meta mqabbel ma 'valvi tal-ballun ta' full-bore, l-ispiża titnaqqas b'madwar 30% taħt l-istess dijametru nominali. ‌ Prestazzjoni tas-siġillar tal-pressjoni għolja‌

Id-disinn ta 'dijametru mnaqqas inaqqas iż-żona ta' aġir tal-pressjoni tal-medju fuq il-ballun, u jtejjeb l-affidabbiltà tas-siġillar taħt pressjoni għolja (bħal Klassi 300);
Is-siġill iebes tal-metall jista 'jiflaħ temperatura għolja ta' 450 grad u medja korrużiva.
‌ Skalabbiltà funzjonali‌

‌Insulazzjoni tat-tip‌: Żejt tat-trasferiment tal-fwar jew tas-sħana huwa injettat fil-ġakketta biex tevita medja ta 'viskożità għolja (bħal żejt tqil) milli tissolidifika, adattata għal sistemi ta' trasport tal-pitrolju u kimiċi; Disinn tal-prova ‌: Ir-rata tal-fluss hija aġġustata bl-interċettazzjoni biex tissodisfa l-bżonnijiet ta 'kontroll ta' preċiżjoni ta 'fluss baxx ta' laboratorji, tagħmir żgħir, eċċ.

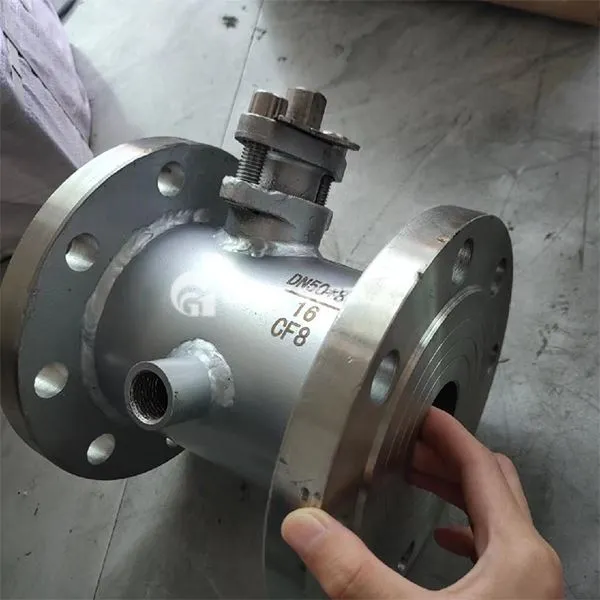

Valv tal-ballun imnaqqas ta 'l-imtaqqab



Applikazzjonijiet
Kontroll tal-fluss ta 'telf ta' pressjoni baxxa‌
Applikabbli għal xenarji fejn id-domanda tal-fluss hija inqas mill-kapaċità tad-disinn tal-pipeline (bħal sistemi ta 'ċirkolazzjoni tat-tkessiħ, pajpijiet tal-kunsinna tar-reaġent), li tevita l-iskart tar-riżorsi.
‌ Pressjoni għolja u ambjent tal-midja ħarxa‌

Sistemi idrawliċi bi pressjoni għolja, pajpijiet tal-fwar u xenarji oħra li jeħtieġu siġillar għoli biex inaqqsu r-riskju ta 'tnixxija;
Aqta 'l-partiċelli u l-midja ta' viskożità għolja (bħal drenaġġ, polpa) biex tevita l-imblukkar tal-korp tal-valv jew l-ilbies.
Xenarji limitati bl-ispazju

F'tagħmir kompatt jew tqassim tal-pipeline dens, il-volum jitnaqqas għal installazzjoni faċli.
