Valv tal-ballun tat-temperatura ultra-baxxa

Valvi tal-ballun tat-temperatura ultra-baxxa huma ddisinjati għal ambjenti ta 'temperatura estremament baxxa (ġeneralment inqas minn jew daqs -100 grad, u baxx daqs -196 grad). Huma wżati biex jikkontrollaw il-ftuħ, l-għeluq u r-regolazzjoni ta 'medja ta' temperatura baxxa bħal gass naturali likwifikat (LNG), ossiġnu likwidu, u idroġenu likwidu. Huma għandhom il-karatteristiċi ta 'siġillar għoli, reżistenza għal qsim fraġli ta' temperatura baxxa, u reżistenza għal gassifikazzjoni u espansjoni medja. Il-karatteristiċi ewlenin tagħha jinkludu:

Reżistenza tat-temperatura baxxa ‌ultra-baxxa: azzar tal-istainless austenitic (bħal 304L, 316L) jew materjali tal-metall trattati kesħin fil-fond jintużaw biex jiżguraw li l-materjal jibqa 'iebes fi {-196 grad u jevita falliment fraġli kiesaħ.
Struttura tas-Siġillar tal-Ħaxix: Disinn ta 'ballun f'wiċċ l-ilma jew ta' ballun fiss, is-siġillar jinkiseb permezz ta 'tagħbija minn qabel tar-rebbiegħa jew pressjoni medja, u jappoġġja l-kontroll tal-fluss bidirezzjonali tal-medju.
Il-pressjoni tal-kavità tal-valv li żżid id-disinn ‌: It-toqba tas-serħan tal-pressjoni tal-ballun tikkoopera mal-kanal tal-pressjoni tal-pressjoni tas-sedil tal-valv biex tevita żieda fil-pressjoni anormali fil-kavità tal-valv ikkawżata mill-gassifikazzjoni ta 'mezzi ta' temperatura baxxa.

Struttura u klassifikazzjoni

Korp tal-valv u metodu ta 'konnessjoni
Materjal tal-Korp tal-Valv: LCB, LCC, CF8 u azzar ieħor ta 'temperatura baxxa jew liga tal-aluminju. Xi mudelli jadottaw struttura ta 'għonq twil (tul tal-għonq akbar minn jew daqs 250mm) biex inaqqas ir-riskju ta' trasferiment tal-kesħa u ffriżar.
Formola ta 'Konnessjoni: Flanġ (ASME B16.5), iwweldjar (ASME B16.25) jew konnessjoni bil-kamin, adattata għal tankijiet tal-ħażna tal-gass likwifikat, trakkijiet tat-tank u sistemi tal-pipeline.
Ballun u Tip ta 'Siġill
Tip ta 'ballun f'wiċċ l-ilma: Il-pressjoni medja timbotta l-ballun lejn is-sedil tal-valv' l isfel, li huwa adattat għal xeni ta 'pressjoni medja u baxxa. It-toqba tas-serħan tal-pressjoni tal-kavità tal-valv hija konnessa mal-upstream biex tevita żieda fil-pressjoni.
Tip ta 'ballun fiss: Struttura tas-siġillar bidirezzjonali, is-sedili tal-valv upstream u downstream jadottaw is-siġillar tal-effett b'pistun wieħed / doppju, adattat għal differenza ta' pressjoni għolja (klassi 2500) kundizzjonijiet tax-xogħol.
Materjal tas-siġillar: siġill iebes tal-metall (kisi tal-liga bbażat fuq il-kobalt) jew fluororubber speċjali / PTFE, kemm bl-elastiċità ta 'temperatura baxxa kif ukoll bir-reżistenza għall-ilbies.
Drive u Operation‌
Irkaptu manwali, tad-dudu, drive pnewmatiku jew elettriku, iz-zokk tal-valv huwa trattat b'mod krijoġeniku u mtawwal għal tħaddim faċli u installazzjoni ta 'insulazzjoni‌.

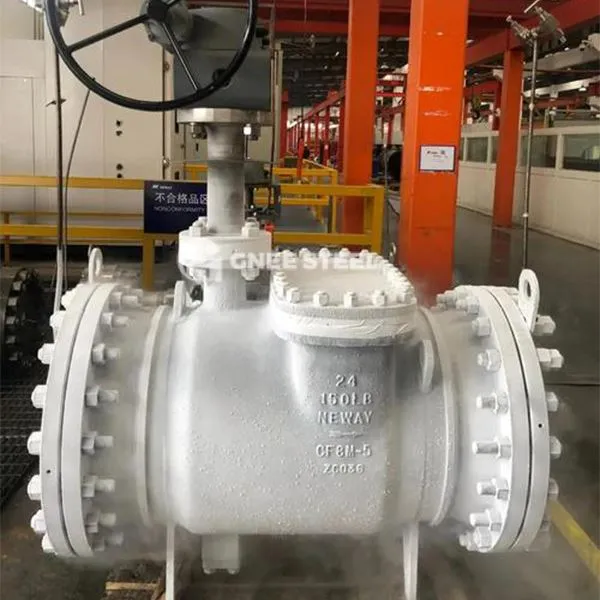

Valv tal-ballun tat-temperatura ultra-baxxa



Materjali ewlenin u teknoloġija tal-ipproċessar
‌ Trattament krijoġeniku‌: partijiet tal-metall (korp tal-valv, zokk tal-valv, molla) jeħtieġ li jiġu trattati b'mod krijoġeniku darbtejn fi -196 grad qabel ma tispiċċa biex telimina l-istress intern u tistabbilizza l-istruttura tal-kristall materjali‌.
‌ Komponenti li jissiġillaw ‌: Ir-rebbiegħa U-ring huwa magħmul minn materjali polimeri reżistenti għal temperatura baxxa (bħal 3M, daikin) u molol kontra l-korrużjoni tal-istainless steel biex jiżguraw l-issikkar u s-siġillar minn qabel taħt pressjoni żero‌.
Żoni ta 'applikazzjoni
‌ Field Energy‌: stazzjon li jirċievi LNG, sistema ta 'ħażna u trasport tal-gass tal-pitrolju likwifikat (LPG).
‌ Kimika u aerospazjali‌: ossiġnu likwidu, trasport tan-nitroġenu likwidu, sistema ta 'mili tal-fjuwil tar-rokits.
‌ Gass Industrijali: Produzzjoni u Ippakkjar ta 'Etilene, Ammonja Likwida, u Propan Likwidu‌
