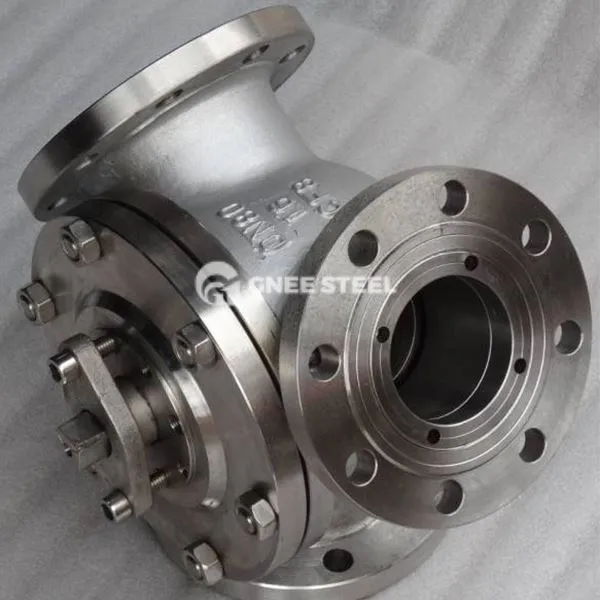

Flanged{3- modValvoli tal-ballun Deskrizzjoni
Valv tal-ballun bi tliet direzzjonijiet tal-flanġ huwa valv li jirrealizza devjazzjoni medja, konfluwenza jew direzzjoni tal-fluss li jaqleb minn disinn ta 'pipeline bi tliet direzzjonijiet. L-istruttura tal-qalba tagħha tikkonsisti minn korp tal-valv bi tliet biċċiet (korp tal-valv tax-xellug, kopertura tal-valv tal-lemin, korp tal-valv tan-nofs) u ballun tat-tip T / L. Huwa konness mal-pipeline permezz ta 'flanġ, u l-ballun idur 90 grad biex jikkontrolla d-direzzjoni tal-fluss tal-mezz. Il-karatteristiċi ewlenin jinkludu:
Kanal tal-fluss bi tliet direzzjonijiet: jappoġġja l-istruttura tat-tip T (devjazzjoni bi tliet direzzjonijiet) jew L L (treġġigħ lura ta 'angolu tal-lemin), adattata għal sistemi kumplessi ta' pipeline;
Korp tal-valv modulari: disinn ta 'konnessjoni tal-flanġ bi tliet biċċiet, faċli biex tiżżarma u żżomm u tissostitwixxi s-siġilli;
Forma tas-siġill: Siġill artab (PTFE, gomma) jew siġill iebes (liga iebsa), livell ta 'tnixxija jilħaq il-livell ANSI VI.
Prinċipju tax-xogħol u vantaġġi tal-prestazzjoni
Prinċipju tax-xogħol:
Tee tat-tip t: Il-kanal tal-ballun huwa allinjat mal-port bi tliet direzzjonijiet biex jinkiseb devjazzjoni jew taħlit medju (bħalma hu l-għalf tar-reatturi kimiċi); L-TEE tat-tip: Il-ballun idur 90 grad biex jaqleb id-direzzjonijiet tad-dħul u tal-ħruġ, li huwa adattat għall-bidla fid-direzzjoni tal-fluss medju (bħal tlaħliħ b'żewġ direzzjonijiet tal-pajpijiet tat-tindif). Vantaġġi ta 'prestazzjoni
Reżistenza tal-fluss Low : Disinn ta 'dijametru sħiħ, il-koeffiċjent tar-reżistenza tal-fluwidu huwa qrib dak ta' pajp dritta, li jnaqqas it-telf tal-pressjoni tas-sistema; Multi-Control Control: Valv wieħed jista 'jikseb devjazzjoni, konfluwenza jew rivers, li jissimplifika t-tqassim tal-pipeline; Rispons FAST: Is-sewqan manwali / pnewmatiku jappoġġja inqas minn jew daqs 1 sekonda ftuħ u għeluq, adattat għal xenarji ta 'operazzjoni ta' frekwenza għolja.
Flanged{3- modSpeċifikazzjoni tal-valvi tal-ballun
|
Oġġett |
Valv tal-ballun tal-flanġ ta '3 mod |
|||
|
Materjal |
Azzar li ma jissaddadx |
|||
|
Materjal li jissiġilla |
Ptfe |
|||
|
Daqs tal-port |
1/2 "~ 2", dn15 ~ dn50 |
|||
|
Pressjoni |
1.6 ~ 6.4Mpa |
|||
|
Thread tal-port |
NPT, BSPP, BSP |
|||
|
Konnessjoni finali |
NPT, BSP, g |
|||
|
Struttura |
Itfi l-Valv tal-Ball |
|||
|
Tip |
T Port SS 316 3 Valv tal-Flanġ tal-Flanġ |
|||
|
Numru ta 'modi |
3pcs 2way |
|||
|
Applikazzjoni |
Ikel u xorb, ilma u ilma tad-drenaġġ, ilma ultra pur, desalinizzazzjoni, kimika, tessuti, farmaċewtiċi, polpa u karta, minjieri, bojler u industriji tal-enerġija |
|||
Flanged{3- modValvi tal-ballun
Suġġerimenti ta 'selezzjoni:
Rekwiżiti tad-Direzzjoni tal-Fluss: It-tip T huwa adattat għad-devjazzjoni / għaqda tal-fluss, u t-tip L huwa ddedikat għall-iswiċċ tad-direzzjoni tal-fluss;
Medium karatteristiċi: Għal fluwidi li fihom partiċelli, agħżel siġilli iebsa jew blalen miksija bil-karbur tat-tungstenu;
Standards flange : Speċifikazzjonijiet tal-flanġ tal-pipeline tal-qbil (bħal HG / T20592, ASME B16.5) .
Speċifikazzjonijiet tal-Installazzjoni:
Il-boltijiet tal-flanġ jeħtieġ li jiġu ssikkati b'mod djagonalment b'mod simetriku biex tevita tnixxija kkawżata mid-deformazzjoni tal-ġisem tal-valv;
Irriżerva l-ispazju operattiv taz-zokk tal-valv (akbar minn jew daqs 90 grad) biex tevita interferenza mat-tagħmir tal-madwar.
