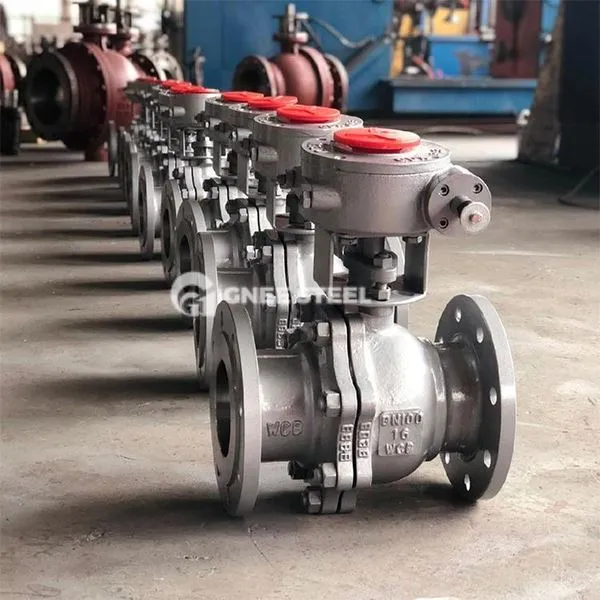

Tmiem tal-Flanġ tal-Valv tal-Ball

Valv tal-ballun tat-tarf tal-flanġ huwa valv tal-ballun li huwa konness mas-sistema tal-pipeline permezz ta 'konnessjoni tal-flanġ. Il-parti tal-ftuħ u l-għeluq tal-qalba tagħha hija ballun b'ċirkulari permezz ta 'toqba, li tista' tikseb kontroll miftuħ / mill-qrib tal-medju permezz ta 'rotazzjoni ta' 90 grad.
Komponenti tal-qalba‌
‌Valve korp u flanġ: It-tarf tal-flanġ jadotta flanġ standard (bħal ANSI, DIN) biex jiżgura konnessjoni soda mal-pipeline u jiffaċilita l-installazzjoni u ż-żarmar; ‌Ball u sedil tal-valv‌: Il-ballun huwa l-aktar magħmul minn azzar li ma jissaddadx jew liga, u s-sedil tal-valv jadotta PTFE jew siġill iebes tal-metall, li huwa adattat għal pressjoni għolja, temperatura għolja u mezzi korrużivi; ‌Valve STEM u ATTUATOR‌: Huwa jappoġġja sewqan manwali (manku) jew awtomatiku (pnewmatiku / elettriku), u jittrasmetti t-torque għall-ballun biex tlesti l-azzjoni tal-ftuħ u l-għeluq.

Prinċipju tax-xogħol‌
Mekkaniżmu tal-ftuħ u tal-għeluq‌
Il-ballun huwa mdawwar 90 grad billi ddur iz-zokk tal-valv, sabiex it-toqba minn ġol-ballun tkun allinjata mal-pipeline (kompletament miftuħa) jew vertikali (kompletament magħluqa), sabiex tinkiseb fluss medju jew qtugħ.
Konnessjoni tal-flanġ tiżgura l-issikkar bejn il-valv u l-pipeline biex tevita tnixxija ta 'medju.

Karatteristiċi ewlenin ‌
‌Low reżistenza għall-fluss u siġillar għoli ‌

Id-disinn ta 'full-bore jagħmel ir-reżistenza tal-fluwidu qrib dik tal-pajp dritta, u tnaqqas it-telf tal-pressjoni;
Is-sedil tal-valv PTFE jikseb tnixxija żero f'temperatura tal-kamra, u siġill iebes tal-metall għandu reżistenza għat-temperatura sa ‌450 grad ‌, adattat għal kundizzjonijiet tax-xogħol ħorox.
‌ Operazzjoni u durabilità faċli ‌

9 0 Grad ta 'ftuħ u għeluq veloċi, il-ħin ta' tħaddim jista 'jkun qasir daqs ‌0.05 sekondi‌, li huwa aħjar minn valvi li jdur b'ħafna turn bħal valvi tal-bieb u valvi ta' waqfien;
L-istruttura modulari tappoġġja manutenzjoni mgħaġġla, u l-ħajja tas-servizz tista 'tilħaq ‌tens ta' eluf ta 'fetħiet u għeluq.
‌ Adattabilità kollha ‌

It-tarf tal-flanġ huwa kompatibbli ma 'varjetà ta' standards internazzjonali (bħal GB, HG, JIS) u huwa adattat għal sistemi ta 'pipeline differenti;
Jista 'jimmaniġġa likwidi, gassijiet, fwar u medja li fihom il-partiċelli (bħal drenaġġ u polpa).

• Daqs: 1/2 '' - 4 ''
• Zokk tal-prova tal-blow-out
• Ikkastjar fin
• Port sħiħ
• Kuxxinett tal-immuntar ISO
• Wiċċ imb'wiċċ: ANSI B16.10 / JIS B2002 / DIN PN 16-40
• Disinn Kontra n-Nar Disponibbli ACC: API607
• Standard tal-Flanġ: ASME 16.5 / JIS B2220 / DIN 2633
• Disinn li jikkonforma asme b16.34
• Spezzjoni u Test: API 598



Tmiem tal-Flanġ tal-Valv tal-Ball



Applikazzjonijiet
‌Oil u gass‌

Itfi ta 'emerġenza ta' pajpijiet taż-żejt u tal-gass, kontroll ta 'aċċess għal tankijiet ta' ħażna, reżistenza għal pressjoni għolja (klassi 300) u korrużjoni ta 'sulfid ta' l-idroġenu.
‌Imiċi u farmaċewtiċi‌

Iżolament tal-materjal tar-reattur, aċidu qawwi u trasport medju alkali, li jissodisfa r-rekwiżiti tas-siġillar sanitarju.
‌ Trattament tal-ilma u protezzjoni ambjentali‌

Sistema ta 'trattament tad-drenaġġ li tiftaħ u għeluq, kontroll solidu tal-fluwidu tal-partikuli, biex tevita l-imblukkar tal-valv.
‌Enerġija u elettriku‌

Tluq malajr tal-pajpijiet tal-fwar tal-bojler u sistemi ta 'trasmissjoni tal-gass, adattati għal kundizzjonijiet ta' temperatura għolja u ta 'pressjoni għolja
