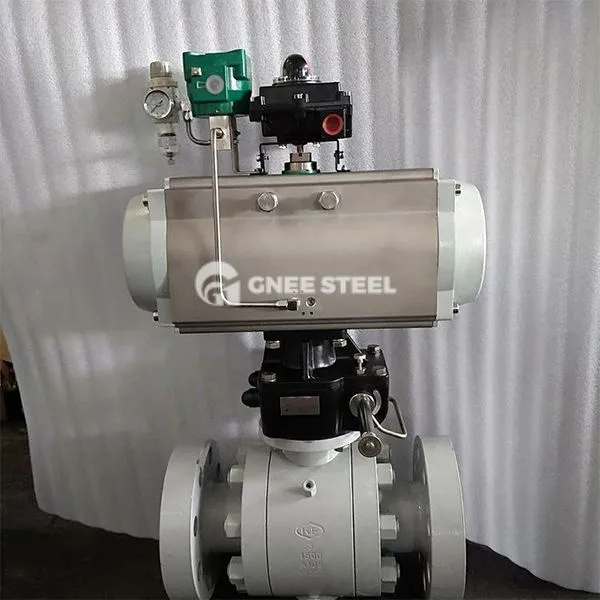

Pressjoni għolja2- modiValvoli tal-ballun Deskrizzjoni
Valv tal-ballun b'żewġ direzzjonijiet bi pressjoni għolja huwa ddisinjat apposta għal kontroll medju bi pressjoni għolja. Huwa jadotta korp tal-valv b'żewġ biċċiet (korp tal-valv ewlieni + korp tal-valv awżiljarju) u struttura ta 'konnessjoni tal-flanġ. Il-mezz jinfetaħ u jingħalaq jew id-direzzjoni tal-fluss hija kkontrollata billi ddur il-ballun 9 0 grad. Huwa adattat għall-klassi 150 ~ 2500lb (pn1.0 ~ pn420) xenarji ta 'pressjoni għolja.
L-istruttura tal-qalba tinkludi:
Korp tal-valv split: Il-korpi tal-valv prinċipali u awżiljari huma konnessi minn boltijiet jew flanġijiet, li huwa konvenjenti għal żarmar ta 'manutenzjoni u sostituzzjoni tas-siġill;
Floating / fiss ball disinn:
Floating ball: il-pressjoni medja timbotta l-ballun biex tagħfas iċ-ċirku tas-siġillar, li huwa adattat għal pressjoni medja u baxxa (inqas minn jew daqs PN25);
Ball iffissat: Il-ballun huwa ffissat miż-zkuk tal-valv ta 'fuq u t'isfel, u s-sedil tal-valv huwa ssiġillat f'wiċċ l-ilma, li huwa adattat għal pressjoni ultra-għolja (akbar minn jew daqs PN420);
Forma li tissieħeb : siġill tal-karbur (reżistenti għat-temperatura għal 425 grad), siġill artab PTFE (inqas minn jew daqs 180 grad), il-livell ta 'tnixxija jilħaq il-livell ANSI VI.
Pressjoni għolja2- modiSpeċifikazzjoni tal-valvi tal-ballun
|
DN |
DN15 ~ 200mm |
|
Pressjoni nominali |
1.6 ~ 42MPa (standard ieħor ta 'pressjoni, jekk jogħġbok indika meta tordna) |
|
Materjal tal-ġisem |
WCB (C), SS304 (P), SS316 (R) |
|
Materjal li jissiġilla |
PTFE (F), PPL (PPL), metall iebes (H), liga iebsa (y) |
|
Temp Medju. |
W2: -20 ~ 150 grad w3: -20 ~ 250 grad w4: -29 ~ ~ 425 grad |
|
Mod ta 'konnessjoni |
Flanġ, weldjatura butt, ħajt femminili |
|
Attwatur pnewmatiku |
JLAT Series, JLAW Series, LMPORTED ACTUATOR SERJE |
|
Modalità ta 'Azzjoni |
Aġir doppju, wieħed li jaġixxi normalment magħluq, li jaġixxi waħdieni normalment miftuħ |
|
Attwatur elettriku |
Serje JLA, serje JLB, serje ta 'attwatur lmported |
|
Modalità ta 'Kontroll |
Tip ta 'swiċċ standard, tip ta' regolazzjoni lntegral, tip ta 'swiċċ integrali, tip ta' xarabank tal-kamp |
Pressjoni għolja2- modiValvi tal-ballun
Eżempji ta 'applikazzjoni u mudell
Petrokimika: tikkontrolla żjut u aċidi ta 'temperatura għolja u ta' pressjoni għolja (bħal Q41F -16 P valv tal-ballun tal-istainless steel); Enerġija u qawwa: pajpijiet tal-fwar u sistemi tal-bojler (bħal valvi tal-ballun pnewmatiċi ta 'pressjoni għolja BKH); Sistema hydraulic: Qlib taċ-ċirkwit taż-żejt idrawliku (bħal valv tal-ballun tal-azzar tal-karbonju bi pressjoni għolja KHB); Media speċjali: gassijiet korrużivi (bħal 316L l-istainless steel + kombinazzjoni ta 'siġill tal-karbur).
Punti ta 'Għażla u Installazzjoni
Rakkomandazzjonijiet ta 'selezzjoni: Xenarji ta' pressjoni għolja: Ipprijoritizza l-istruttura tal-ballun fissa + siġill tal-karbur, adattat għal tagħbijiet frekwenti ta 'ftuħ u għeluq u impatt; Korrużjoni tal-Midja: Agħżel 316 / 316L Korp tal-valv tal-istainless steel, jew wiċċ miksi bin-nikil; Standard flange: Speċifikazzjonijiet tal-Flanġ tal-Pipeline Match (bħal ASME B16.5, HG / T20592). Speċifikazzjonijiet ta 'installazzjoni:
Il-boltijiet tal-flanġ għandhom jiġu ssikkati b'mod simetriku biex tiġi evitata d-deformazzjoni tal-korp tal-valv u t-tnixxija;
L-ispazju ta 'tħaddim taz-zokk tal-valv (akbar minn jew daqs 90 grad) għandu jkun riservat, u l-attwatur pnewmatiku / elettriku għandu jkun mgħammar bi swiċċ tal-limitu.
