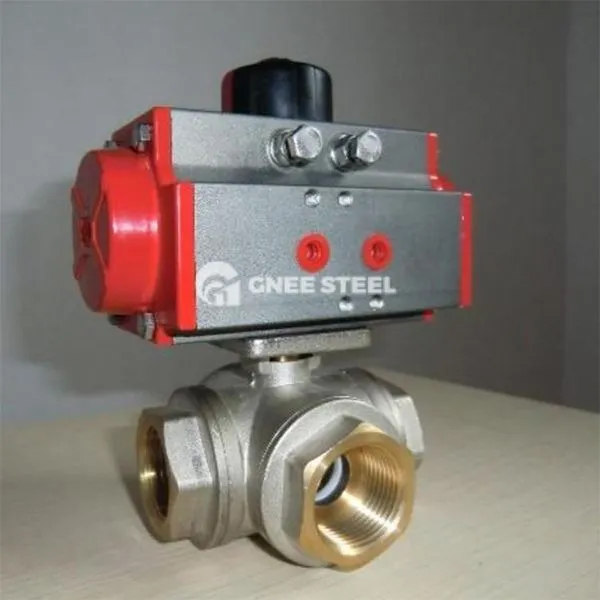

Pressjoni għolja 3- Valvoli tal-Ball

Valv tal-ballun bi tliet direzzjonijiet bi pressjoni għolja huwa valv ta 'kontroll użat f'sistemi ta' fluwidu bi pressjoni għolja. Jista 'jaqleb id-direzzjoni tal-fluss tal-medju, qabbad il-kanali jew jagħlaqhom b'mod selettiv billi jdur il-ballun. Huwa adattat għall-kontroll tal-fluwidu f'ambjenti ta 'pressjoni għolja, ta' temperatura għolja u korrużivi ħafna bħall-pitrolju, l-industrija kimika u l-gass naturali.

Struttura u klassifikazzjoni
Komponenti ewlenin

L-istruttura ewlenija hija magħmula mill-korp tal-valv, ballun, sedil tal-valv, zokk tal-valv u manku operattiv. Il-korp tal-valv huwa l-aktar magħmul minn azzar li ma jissaddadx jew azzar tal-karbonju, u l-ballun jista 'jkun magħmul minn materjali reżistenti għall-pressjoni bħal ram u l-istainless steel.

Il-materjali tas-siġillar jinkludu fluororubber, polytetrafluoroethylene (PTFE), eċċ. Biex tiżgura s-siġillar taħt ambjenti bi pressjoni għolja.

Klassifikazzjoni tat-Tip
TIP T: Tliet pajpijiet ortogonali jistgħu jiġu konnessi ma 'xulxin jew it-tielet kanal jista' jinqata ', li huwa adattat għal kundizzjonijiet ta' devjazzjoni u konfluwenza.
It-tip L: Żewġ pajpijiet ortogonali biss huma konnessi, u t-tielet kanal ma jistax jiġi konness fl-istess ħin. Huwa użat prinċipalment għal distribuzzjoni medja.
Tip Y: Disinn ta '120 grad jew 135 grad ta' port ta 'devjazzjoni, adattat għal xenarji ta' bidla medja.

Prinċipju tax-xogħol
Iz-zokk tal-valv huwa mmexxi biex idur bil-manku jew l-attwatur, isuq il-ballun biex idur għal angoli differenti biex jiftaħ u jagħlaq il-kanal jew jaqleb id-direzzjoni tal-fluss:
Stat miftuħ ‌fully: Il-kanal tal-ballun huwa allinjat mal-pipeline, u l-medju jiċċirkola liberament;
‌Closed State‌: Il-ballun idur 90 grad biex jimblokka l-fluss tal-medju‌.
Il-mekkaniżmu tas-siġillar jiddependi fuq il-pressjoni tal-feles mekkaniku bejn is-sedil tal-valv u l-ballun u l-materjal tas-siġillar elastiku biex jiżgura tnixxija żero taħt pressjoni għolja‌.



Pressjoni għolja 3- Valvoli tal-Ball



Applikazzjonijiet

• Oqsma Industrijali: Kontroll tal-fluwidu bi pressjoni għolja bħal trasport tal-gass naturali kkompressat (CNG), sistemi idrawliċi, u pajpijiet tal-kamp taż-żejt;
• Ambjenti speċjali: Regolament dwar id-direzzjoni tal-fluss u distribuzzjoni ta 'fwar ta' temperatura għolja u pajpijiet kimiċi korrużivi.
