Il-prinċipju tax-xogħol tal-valv tal-ballun tal-azzar falsifikat huwa li tiftaħ jew tagħlaq il-valv billi ddawwar iz-zokk tal-valv. Normalment ikun valv tal-ballun full-bore bi swiċċ ta' l-angolu ta' 90-grad. Huwa ħafif, żgħir fid-daqs, jista 'jsir f'dijametru kbir, għandu siġillar affidabbli, struttura sempliċi, u manutenzjoni konvenjenti. Il-wiċċ tas-siġillar u l-wiċċ sferiku ħafna drabi jkunu fi stat magħluq u ma jitnaqqux faċilment mill-mezz. Huwa użat ħafna f'diversi industriji. Klassifikazzjoni tal-valv tal-ballun tal-azzar falsifikat: valv tal-ballun tal-azzar falsifikat bi pressjoni baxxa, valv tal-ballun tal-azzar falsifikat bi pressjoni għolja.
Speċifikazzjoni tal-valv tal-ballun tal-azzar falsifikat API
Kostruzzjoni -Ballun Immuntat f'wiċċ l-ilma/Trunnion
Materjal tal-Korp -Azzar li ma jsaddadx falsifikat u Azzar tal-Karbonju
Sedil -Artab jew metall għal metall
Medda ta' Daqs -DN15-DN600
Tmiem il-Konnessjoni -Flanġ, SW, BW, Ħjut
Klassifikazzjoni tal-Pressjoni -Klassi 150-2500, PN16-420 jew Indaqs
Standard -Disinn għal ASME B16.34, DIN3202, API 6D, Dimensjoni tal-flanġ għal ASME B16.5, EN 1092-1, Welding tas-sokits għal ASME B16.11, Welding tal-butt għal ASME B16.9, Wiċċ imb'wiċċ jissodisfa ASME B16.10, EN558, Spezzjoni u ttestjar skont API598, EN 12266-1, API 6D
Medda tat-Temperatura --20 grad F – 302 grad F (PTFE) u -50 grad F sa +500 grad F (sedili tal-metall)

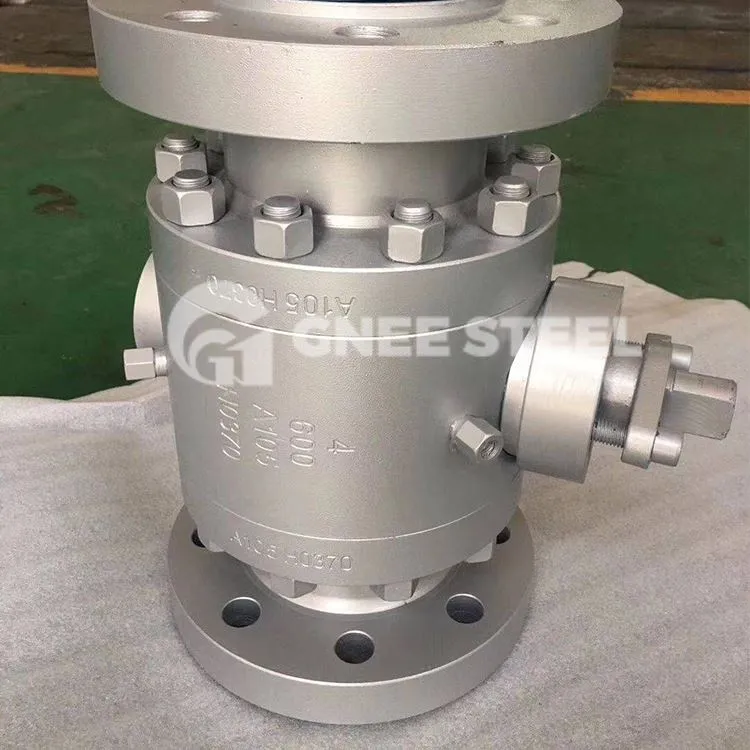

forġa valv tal-ballun
Speċifikazzjonijiet ewlenin tal-prestazzjoni
|
pressjoni tat-test (Mpa) |
Pressjoni nominali (Mpa) |
Livell ta' pressjoni (Klassi) |
|||||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
| Test tas-saħħa |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
| Test tas-siġillar |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
| Test mitbuq |
0.5-0.7 |
||||||||||||
| Temperatura operattiva |
PTEE Inqas minn jew ugwali għal 150 grad PPL E Inqas minn jew ugwali għal 300 grad Carbon Fiber Inqas minn jew ugwali għal 350 grad |
||||||||||||
| Midja applikabbli |
C: Ilma, żejt, fwar P: Aċidu nitriku (temperatura Inqas minn jew ugwali għal 200 grad) R: Aċidu aċetiku (temperatura Inqas minn jew ugwali għal 200 grad) |
||||||||||||
