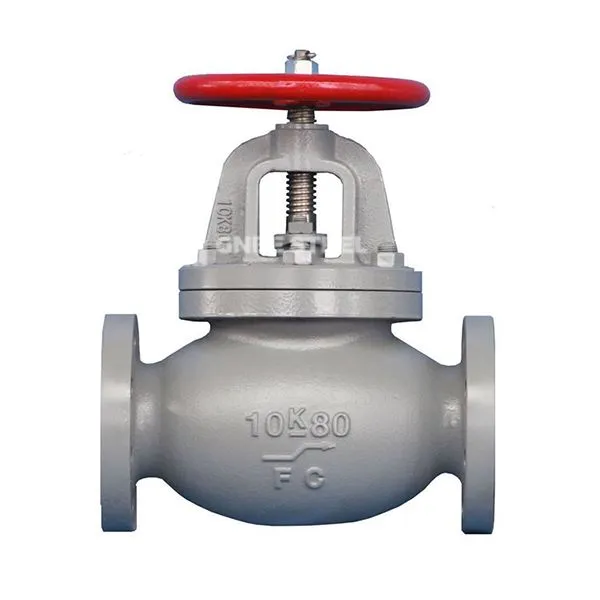

Valv tal-globu tal-baħar

Valvoli tal-globu tal-baħar huma valvi ddisinjati għal sistemi ta 'fluwidu tal-vapuri, prinċipalment użati biex jikkontrollaw ir-regolazzjoni tal-fluss u l-qtugħ tal-midja bħal ilma baħar, żejt tal-fjuwil, żejt tal-lubrikazzjoni u fwar. Il-funzjonijiet ewlenin tagħha jinkludu iżolament medju tal-pipeline, regolazzjoni tal-fluss u qtugħ ta 'emerġenza, speċjalment adattat għal kundizzjonijiet tax-xogħol kumplessi fuq il-vapuri (bħal korrużjoni tal-isprej tal-melħ, vibrazzjoni u xokk).

Karatteristiċi ‌
‌ excellent Sealling‌:
L-adozzjoni ta 'siġill iebes tal-metall jew siġill kompost (metall + ptfe), li tgħaddi en 12266-1 / 2, test API 598, rata ta' tnixxija inqas minn jew daqs {0}. 01% × dn;
Disinn tas-siġillar ‌bidirezzjonali: Xi mudelli jappoġġjaw is-siġillar tal-pressjoni inversa (bħal gb / t 588-2009 waqqaf il-valv tal-kontroll).
‌Compact Structure‌:
Mudelli tal-baħar huma adattati ħafna għal kabini żgħar, u l-ispazjar tal-flanġ huwa 10% ~ 20% iqsar minn dak tal-valvi industrijali (bħal JIS F7303 Ball Angle Valve);
Struttura dritta jew angolu jottimizza t-tqassim tal-pipeline u tnaqqas ir-reżistenza tal-fluss.
Reżistenza għall-korrużjoni ambjentali ‌
Il-korp tal-valv tal-bronż jgħaddi mit-test tal-isprej tal-melħ (ISO 9227), u l-korp tal-valv tal-azzar mitfugħ jeħtieġ li jkun miksi b'saff ta 'kontra l-korrużjoni tar-reżina epossidika.

‌Diameter u firxa tal-pressjoni: ‌

Dijametru: Mudelli konvenzjonali jkopru DN20 ~ DN300 (jistgħu jiġu estiżi għal DN400 għal xenarji ta 'vapur speċjali); ‌

Livell ta 'pressjoni: pn16 ~ pn16 0 (li jikkorrispondi għall-klassi 150 ~ klassi 1500), xi mudelli reżistenti għall-pressjoni jappoġġjaw 16.0MPa.
Rekwiżiti tal-materjal: ‌

Materjal tal-Korp tal-Valv: Bronż (reżistenti għall-Korrużjoni tal-Ilma Sea), azzar fondut (WCB / WC6 għal fwar bi pressjoni għolja), azzar li ma jissaddadx (316L għal fluwidi sanitarji); It-trattament tal-wiċċ li jissaħħaħ: wiċċ ta 'liga iebsa (bħal stellite) jew l-istainless steel CR13 biex itejjeb ir-reżistenza għall-ilbies u r-reżistenza għall-korrużjoni. Adattabilità tat-temperatura ‌:
Il-korp tal-valv tal-bronż huwa adattat għal -20 grad ~ +250 grad, u l-azzar fondut / l-istainless steel tal-korp tal-valv jista 'jiflaħ kundizzjonijiet tax-xogħol estremi ta' -196 grad ~ +650 grad.

Standards internazzjonali u rekwiżiti ta 'ttestjar
Standards ta 'Produzzjoni:
Ċertifikazzjoni tas-Soċjetà tal-Klassifikazzjoni: ABS (American Bureau of Shipping), LR (Lloyd's Register), DNV (Det Norske Veritas) Ċertifikazzjoni obbligatorja, li tinvolvi materjali, protezzjoni tan-nar u prestazzjoni sismika;
Speċifikazzjonijiet Internazzjonali: ISO 5208 (Test tal-Pressjoni), GB / T 584-2008 (Valv tal-Baħar Standard Nazzjonali), JIS F7303 (valv tal-angolu tal-ballun standard Ġappuniż).
Oġġetti tat-Test: Test tal-Qawwa tal-Qoxra: 1.5 darbiet Il-pressjoni nominali tinżamm għal aktar minn jew daqs 5 minuti, mingħajr tnixxija jew deformazzjoni;

Test tas-siġillar: Test tal-AirTightness bidirezzjonali (ISO 5208 Klassi A), verifika tas-siġillar tat-temperatura baxxa / temperatura għolja (-196 grad sa +250 grad alternattiv);

Test tal-ħajja: akbar minn jew daqs 10, 000 Ċikli tal-ftuħ u tal-għeluq għadhom jissodisfaw ir-rekwiżiti tas-siġillar.



Valv tal-globu tal-baħar



Rakkomandazzjonijiet tal-Għażla
Kompatibilità tal-Midja:
Pipeline tal-ilma baħar / salmura: valvi tal-bronż (bħal gb / t 590-1993 valvi ta 'waqfien tal-ħadid fondut) huma preferuti;
Sistema tal-fwar ta 'temperatura għolja: azzar fondut (WCB) jew korp tal-valv tal-azzar tal-kromju-molibdenu (WC6) huwa magħżul, u l-wiċċ tas-siġillar tal-liga iebsa huwa wweldjat.
Konformità taċ-Ċertifikazzjoni: Il-vapuri mibnija ġodda huma meħtieġa biex jiksbu ċertifikazzjoni tat-tip tas-soċjetà tal-klassifikazzjoni (bħal ċertifikazzjoni ABS), u l-proġett ta 'modifika għandu jikkonforma mal-istandards oriġinali tas-Soċjetà tal-Klassifikazzjoni; Il-vapuri tat-trasport kimiku perikoluż jeħtieġ li jivverifikaw ir-reżistenza għall-korrużjoni tas-sulfid NACE MR0175.
Għażla tal-Mod tal-Operazzjoni:
Operazzjoni Manwali: Applikabbli għal DN inqas minn jew daqs 80 xenarju, mgħammra b'kaxxa tal-gerijiet tad-dudu biex tnaqqas it-torque operattiv;
Kontroll tal-Awtomazzjoni: L-attwaturi elettriċi / pnewmatiċi għandhom jissodisfaw il-livell ta 'protezzjoni IP67 u jadattaw għall-ambjent tal-kabina ta' umdità għolja.
