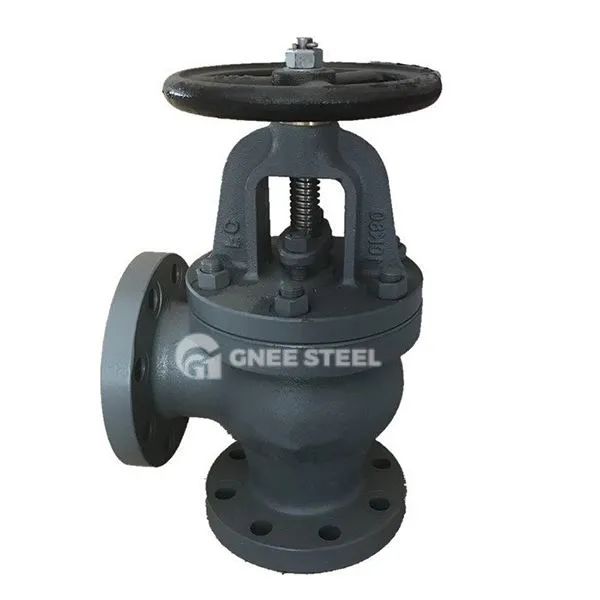

Valv tal-globu tal-angolu rett

Valv tal-globu b'angolu ta 'l-angolu (valv tal-globu tal-angolu) huwa valv ta' waqfien b'kanal tad-dħul u tal-ħruġ f'angolu rett ta '90 grad, iddisinjat għal xenarji kumplessi bi tqassim limitat tal-pipeline.

Il-karatteristiċi strutturali ewlenin tagħha jinkludu:
‌Valve Disinn tal-Korp: Il-kanali tad-dħul u tal-ħruġ jaqsmu vertikalment, u d-direzzjoni tal-fluwidu tinbidel b'90 grad, li huwa adattat għall-konnessjoni tal-linji tal-pajpijiet maqsuma vertikalment;
Komponent li jissaħħaħ ‌: Id-diska tal-valv u s-sedil tal-valv huma ssiġillati b'wiċċ ċatt jew koniku, u l-moviment staminali tal-valv qed jerfa 'jew jerfa' u jdur. Xi mudelli jappoġġjaw uċuħ tas-siġillar tal-kisi tal-karbur biex itejbu r-reżistenza għall-ilbies;
Struttura tal-buffer‌: Meta l-fluwidu jibdel id-direzzjoni tal-fluss tiegħu fil-korp tal-valv, huwa ffurmat buffer naturali, li jnaqqas il-forza tal-impatt fuq il-valv u jtawwal il-ħajja tas-servizz tiegħu.

Firxa ta 'Speċifikazzjoni ‌
‌Diameter Range‌: Mudelli konvenzjonali jkopru ‌dn15 ~ DN400‌ (jistgħu jiġu estiżi għal DN600 f'xenarji speċjali);
Livell ta 'pressjoni ‌:
Tip ta 'pressjoni baxxa: PN16 (Klassi 150);
Tip ta 'pressjoni medja u għolja: PN16 ~ PN160 (Klassi 150 ~ Klassi 1500);
‌Temperature Range‌:
Materjal standard (azzar fondut \/ azzar li ma jsaddadx): -29 grad ~ +350 grad;
Materjal ta 'temperatura għolja (azzar tal-kromju-molibdenu): sa +570 grad.



Valv tal-globu tal-angolu rett



Applikazzjoni u rwol ewlieni

Industrija kimika u metallurġika:

Funzjoni: Ikkontrolla l-qtugħ ta 'partiċelli solidi (bħal demel likwidu tal-alumina) jew mezz ta' kokk, u l-wiċċ tas-siġillar tal-karbur tal-kisi jista 'jiflaħ għall-erożjoni;

Xenarji tipiċi: pajpijiet tad-dħul tar-reattur u tal-ħruġ, ċirkwiti tal-melħ imdewweb b'temperatura għolja.

Sistemi ta 'enerġija u vapuri:

Funzjoni: Irrealizza d-devjazzjoni tal-fluwidu u r-regolazzjoni tal-fluss fil-pajpijiet tal-fwar bi spazju limitat;

Xenarji tipiċi: Sistema tad-drenaġġ tal-bojler, il-vapuri li jkessaħ l-ilma tal-pipeline tal-angolu tal-lemin.

Kostruzzjoni u Inġinerija Muniċipali:

Funzjoni: Naqqas l-użu tal-minkbejn f'sistemi ta 'pajpijiet vertikali u tissimplifika l-ispejjeż tal-installazzjoni
