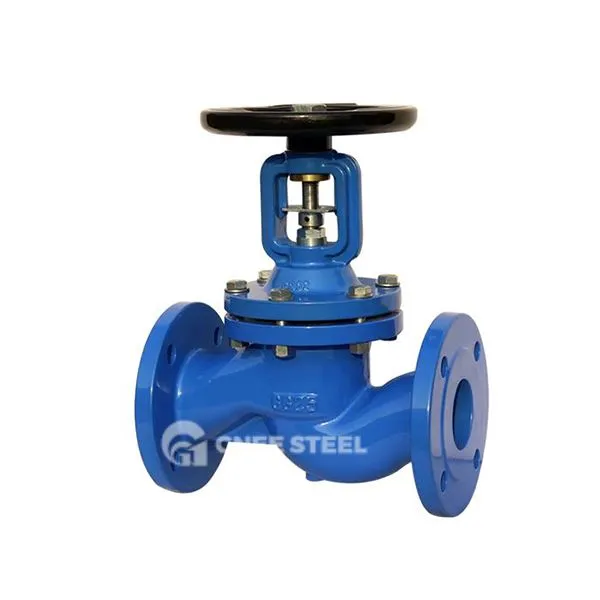

DIN 3356 GLOBE VALVE

DIN 3356 hija speċifikazzjoni speċjali għall-valvi tal-globu fl-istandard industrijali Ġermaniż, li huwa applikabbli għad-disinn, il-manifattura u l-ittestjar tal-valvi. L-istandard jistipula prinċipalment il-kontenut li ġej:

Disinn strutturali: Iċċara l-forma ġeometrika u r-rekwiżiti tal-assemblaġġ tal-korp tal-valv, il-kopertura tal-valv, id-diska tal-valv u komponenti oħra, inkluża l-konnessjoni tal-flanġ, l-interface tal-ħajt intern u tipi oħra;
Rekwiżiti tal-Materjal: Speċifika materjal tal-ġisem tal-valv (bħal ħadid fondut GS-C25, WCB tal-azzar fondut), materjal tal-kisi tal-wiċċ li jissiġilla (liga iebsa jew PTFE) u proċess ta 'trattament kontra l-korrużjoni;
Test tal-Prestazzjoni: Ikopri test tal-qawwa tal-qoxra, test tas-siġillar (issikkar tal-arja bidirezzjonali) u standard ta 'verifika tat-torque operattiv. ‌

‌Diameter Range‌: DN15 ~ DN500 (jew NPS1 \/ 2 ~ NPS20), adattat għal varjetà ta 'daqsijiet tal-pajpijiet; Livell ta 'pressjoni ‌:
Tip ta 'pressjoni baxxa: PN16 (Klassi 150);
Tip ta 'pressjoni medja u għolja: PN16 ~ PN160 (Klassi 150 ~ Klassi 1500); ‌Temperature Range‌:
Materjali konvenzjonali: -29 grad ~ +350 grad;
Materjali speċjali (bħal azzar li ma jissaddadx): jistgħu jiġu estiżi għal +538 grad; Metodu ta 'konnessjoni: Flanġ (mainstream), ħajt intern (DN inqas minn jew daqs 65) jew konnessjoni ta' wweldjar butt.



DIN 3356 GLOBE VALVE



Applikazzjoni u rwol ewlieni ‌
‌Petrokimika Industrija‌: ‌

Funzjoni‌: Biex tinkiseb qtugħ medju bi pressjoni għolja fil-linji tal-pajpijiet taż-żejt u tal-gass li fihom il-kubrit biex tevita tnixxija korrużiva; ‌

Xenarji tipiċi: Kontroll tad-dħul u tal-ħruġ tar-reatturi tar-raffineriji, pajpijiet tal-pajpijiet tal-impjanti tal-purifikazzjoni tal-gass naturali. ‌

Enerġija u Power‌: ‌

Funzjoni‌: biex tirregola l-fluss ta 'fwar ta' temperatura għolja (inqas minn jew daqs 350 grad) biex tiżgura l-operazzjoni sigura tal-bojlers u t-turbini tal-fwar; ‌

Farmaċewtiċi u ikel‌: ‌

Function‌: Il-mudell bil-korp tal-valv tal-istainless steel 316L jissodisfa l-istandards tal-iġjene u jintuża għall-kontroll tal-fluwidu asettiku. ‌

Differenzi minn valvi oħra tal-globu ‌ ‌

Tqabbil tas-sistemi standard‌: ‌Din 3356 Valves‌: Segwi strettament l-istandards industrijali Ġermaniżi u tenfasizza t-traċċabilità materjali (bħal ċertifikazzjoni tal-ħadid fondut GS-C25); ‌

Valves API 602: tissodisfa r-rekwiżiti ta 'pressjoni għolja tal-istandards Amerikani u għandek struttura aktar kompatta (it-tul tal-korp tal-valv API 602 huwa madwar 20% iqsar mill-istandard DIN). ‌ ‌

Disinn tas-Siġill‌:
DIN 3356 l-aktar juża siġilli iebsa (metall + kisi tal-liga), li huma aktar reżistenti għall-erożjoni tal-partikuli minn siġilli rotob (bħal siġilli PTFE tal-istandard nazzjonali GB \/ T 12235);
Valvi tal-globu tal-minfaħ (bħal mudelli ta 'derivattivi standard DIN) jiksbu tnixxija żero permezz ta' minfaħ tal-metall, iżda l-ispiża hija ogħla minn valvi DIN 3356 ordinarji.
‌ Kundizzjonijiet tax-xogħol applikabbli ‌:
DIN 3356 Il-pressjoni tal-valv tkopri PN16 ~ PN160, li huwa ogħla mill-valv nazzjonali ta 'pressjoni baxxa standard (bħalma huma l-limitu ta' fuq PN40 ta 'GB \/ T 12235);
Meta mqabbel mat-temperatura għolja u l-limitu ta 'pressjoni għolja tal-API standard Amerikan 602 (538 grad \/ klassi 2500), DIN 3356 jiffoka aktar fuq xenarji ġenerali ta' pressjoni medja u għolja.
