Deskrizzjoni tal-valv tal-bieb iwweldjat
Welded Gate Valve huwa valv ta 'għeluq li huwa konness direttament mal-pipeline Il-funzjonijiet jinkludu:
Siġiljar Forced: Il-pjanċa tal-bieb u s-sedil tal-valv jiffurmaw siġill issikkat permezz ta 'pressjoni mekkanika jew pressjoni medja, u r-rata ta' tnixxija hija baxxa daqs l-istandard API 598 tal-klassi IV;
-effiċjenza għolja On-off: Meta tinfetaħ kompletament, il-pjanċa tal-bieb hija kompletament separata mill-kanal tal-fluss, u l-koeffiċjent tar-reżistenza tal-fluss jista 'jkun baxx daqs 0 .} 08, li jnaqqas il-konsum tal-enerġija ta' trasport medju.
Karatteristiċi
Struttura sempliċi: Id-disinn tal-valv tal-bieb iwweldjat huwa relattivament sempliċi, u huwa faċli li timmanifattura u żżomm .
Siġillar Tajjeb: Minħabba l-konnessjoni tal-iwweldjar, il-valv tal-bieb iwweldjat u l-pipeline jiffurmaw sħiħ, li jtejjeb il-prestazzjoni tas-siġillar tas-sistema {.
Stroke li jaħdem żgħir: il-valv tal-bieb iwweldjat għandu puplesija qasira u ħin qasir ta 'ftuħ u għeluq, li jista' jirrispondi malajr għall-bżonnijiet operattivi .
Frizzjoni baxxa: Il-frizzjoni bejn l-uċuħ tas-siġillar hija żgħira, li tgħin biex testendi l-ħajja tas-servizz tal-valv .
Temperatura għolja u reżistenza għall-pressjoni għolja: Xi tipi ta 'valvi tal-bieb iwweldjati (bħal temperatura għolja Z60Y u valvi tal-bieb iwweldjati bi pressjoni għolja) jistgħu jifilħu temperaturi sa 600 grad u pressjonijiet ta' 100MPa, u huma adattati għall-kontroll tal-fluwidu f'ambjenti estremi .
Firxa wiesgħa ta 'applikazzjoni: valvi tal-bieb iwweldjati huma użati ħafna f'industriji bħal pitrolju, kimika, enerġija elettrika, metallurġija, trattament tal-ilma, eċċ ., speċjalment f'sitwazzjonijiet fejn is-siġillar għoli u r-reżistenza għall-korrużjoni huma meħtieġa .
Speċifikazzjoni tal-valv tal-bieb iwweldjat
| Parametri | Firxa / karatteristiċi tal-valur |
|---|---|
| Pressjoni nominali | Pn 10- pn420 (sal-klassi 2500) |
| Temperatura applikabbli | -29 grad ~ 570 grad (mudell speċjali p57170V) |
| Firxa tad-dijametru | Dn 50- dn1200 (dn komuni 100- dn600) |
| Midja applikabbli | Petroleum, fwar ta 'temperatura għolja, fluwidi kimiċi korrużivi, eċċ . |

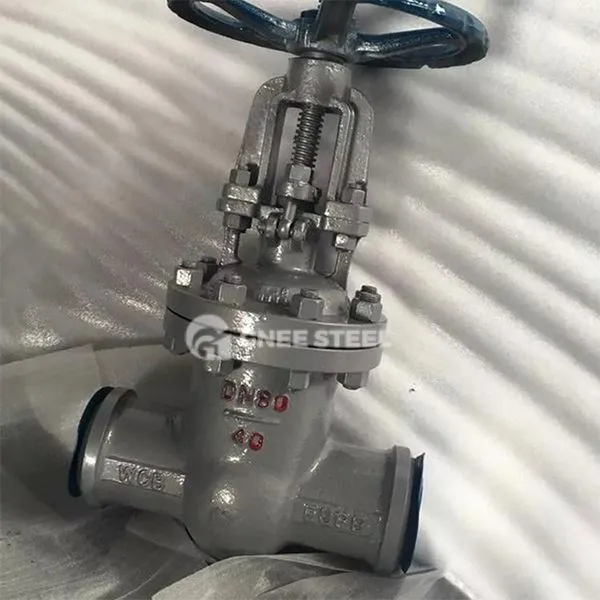

Valv tal-bieb iwweldjat
Vantaġġi ta 'valvi tal-bieb b'forom oħra ta' konnessjoni
| Dimensjonijiet ta 'paragun | Valv tal-bieb iwweldjat | Valv tal-Bieb Flanged |
|---|---|---|
| Affidabilità tas-siġillar | L-iwweldjar jelimina punti ta 'tnixxija tal-flanġ, u jnaqqas ir-riskju ta' tnixxija b'90% | Tistrieħ fuq is-siġillar tal-gasket tal-flanġ, suxxettibbli għal deformazzjoni termali |
| Reżistenza għall-pressjoni | Jappoġġja sa PN420 pressjoni ultra-għolja | Normalment limitat għal PN100 jew taħt |
| Spiża tal-manutenzjoni | L-ebda issikkar tal-bolt meħtieġ, l-effiċjenza tal-installazzjoni żdiedet b'50% | Il-boltijiet jeħtieġ li jiġu ssikkati regolarment u l-gaskits jinbidlu |
Il-valvi tal-bieb iwweldjati saru tagħmir tal-kontroll tal-pipeline tal-qalba fl-oqsma tal-petrokimiċi, l-enerġija elettrika u l-industriji speċjali minħabba s-saħħa strutturali għolja tagħhom u l-prestazzjoni tas-siġillar eċċellenti .
