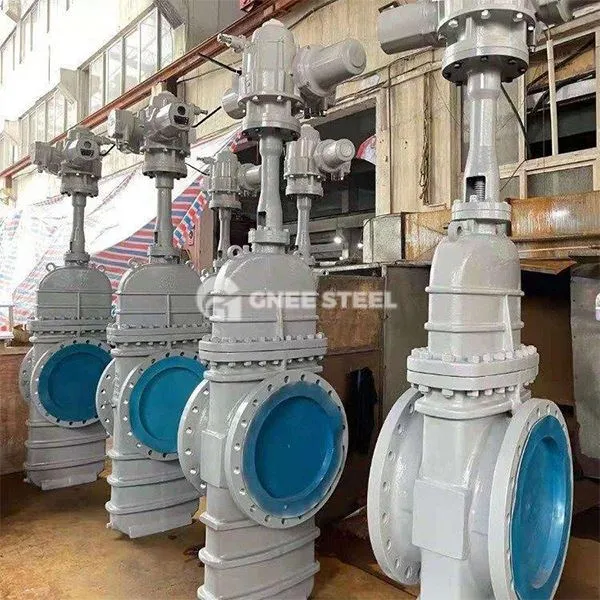

Valv tal-bieb taċ-ċangatura parallel

Valv tal-bieb taċ-ċangatura parallel huwa moviment parallel tal-bieb u tas-sedil tal-valv tal-qtugħ, minn ġol-lift vertikali tal-bieb biex jinkiseb il-ftuħ u l-għeluq tal-kontroll tal-fluwidu tal-pipeline, adattat għaż-żejt, gass naturali, kimika u industriji oħra, pressjoni għolja, fluss għoli jew xena tal-midja li fihom impurità. Id-disinn tiegħu jsegwi standards GB / T 12234 u API 600, u l-istruttura tal-qalba tinkludi bieb parallel, sedil u attwatur.

Strutturali

• Il-pjanċa tal-bieb tiċċaqlaq parallela mas-sedil tal-valv:

Kuntatt parallel bejn il-bieb u l-pjan tas-sedil, frizzjoni baxxa waqt il-ftuħ u l-għeluq, faċli biex topera.
Struttura ta 'bieb doppju permezz tad-disinn tal-feles tar-rebbiegħa jew ta' fuq biex tinkiseb siġillar awtomatiku, biex ittejjeb il-prestazzjoni tas-siġillar f'kundizzjonijiet ta 'pressjoni baxxa.

• Disinn tas-Siġill:

Siġill Kompost: Siġill iebes tal-metall (eż. Stellita liga) u Siġill artab (Gomma / PTFE), jadattaw għall-varjazzjonijiet fil-pressjoni u bidliet fit-temperatura.
Disinn tas-sedil li jista 'jinqala' għal manutenzjoni faċli jew sostituzzjoni ta 'siġilli.

• Attwatur:

Support Manual, Electric jew Pnewmatic Drive, struttura taz-zokk miftuħa hija faċli biex tosserva l-istatus tal-ftuħ u l-għeluq, l-istruttura taz-zokk skur tiffranka l-ispazju.

Speċifikazzjoni

Dijametru nominali (DN): DN50 ~ DN1200 (firxa komuni), disinn sħiħ ta 'l-imtaqqab biex tnaqqas ir-reżistenza tal-fluss.
Klassifikazzjoni tal-Pressjoni:
Standard Amerikan: Klassi 150- Class2500 (sa 42MPa).
Standard Ewropew: PN 10- PN420.
Konnessjoni: Flanġ (ANSI / DIN Standard) jew iwweldjar, adattat għal sistemi ta 'pajpijiet bi pressjoni għolja.



Valv tal-bieb taċ-ċangatura paralleli tal-gnee



Vantaġġi

• Prestazzjoni għolja tas-siġillar:

Kumpens elastiku ta 'bieb doppju jew disinn ta' tagħbija minn qabel tar-rebbiegħa, klassi VI ta 'tnixxija (tnixxija żero).

• Reżistenza baxxa tal-fluss u kapaċità ta 'fluss għoli:

Disinn tal-passaġġ tal-fluss dritta b'telf ta 'waqgħa ta' pressjoni baxxa, adattat għal xenarji ta 'fluss għoli bħal pipelines fuq distanza twila.

• Durabilità u Manutenzjoni Faċli:

It-trattament tat-twebbis tal-wiċċ tas-siġillar (bexx tal-karbur tan-nitriding / tungstenu), ir-reżistenza għall-ilbies hija mtejba, ħajja twila ta 'servizz.
Is-sedil tal-valv jista 'jiġi sostitwit online, u jnaqqas l-ispejjeż tal-manutenzjoni.

• Adattabilità qawwija:

Firxa tat-temperatura: -196 grad (kesħa fil-fond) sa +550 grad (fwar tat-temperatura għolja).
Kompatibilità tal-midja: Żejt mhux raffinat, gass naturali, aċidu u soluzzjonijiet alkali, demel likwidu li fihom partiċelli, eċċ.

• Affidabilità tas-Siġill:

Id-disinn tas-siġill kompost jiżgura l-ebda tnixxija kemm f'kundizzjonijiet ta 'xogħol bi pressjoni għolja kif ukoll f'xogħol baxx u jissodisfa l-istandards API 598 / GB / T 13927.

• Ekonomija:

Ir-reżistenza baxxa tal-fluss tnaqqas il-konsum tal-enerġija tal-ippumpjar, is-sedil tal-valv li jista 'jinqala' jnaqqas l-ispejjeż tal-manutenzjoni.

• Adattabilità tal-kundizzjoni tax-xogħol:

Reżistenti għal temperaturi estremi, korrużjoni u għorik tal-partikuli, li jkopru xenarji industrijali kumplessi.
