Deskrizzjoni tal-valv tal-bieb tal-vakwu għoli
Valv tal-Bieb tal-Vakwu Għoli huwa valv iddisinjat għas-sistema tal-vakwu . Jista 'jiżola b'mod effettiv il-medju f'ambjent ta' pressjoni negattiva, jipprevjeni t-tnixxija tal-gass u jżomm l-istabbiltà tal-vakwu permezz ta 'struttura ta' siġillar ottimizzata . Il-funzjonijiet ewlenin tagħha jinkludu l-kontroll tal-fluss medju, is-sistema ta 'aġġustament tal-vakwu u l-ftuħ mgħaġġel u l-operazzjoni ta' għeluq.
Vantaġġi:
Siġillar eċċellenti: Id-disinn li jissiġilla waħdu jagħmel ir-rata ta 'tnixxija inqas minn jew daqs 0.01% DN, u s-siġill artab PTFE jista' jikseb tnixxija żero, li hija aktar minn 30% aħjar mill-valvi tal-bieb ordinarji;
Reżistenza qawwija għat-temperatura: il-materjal tal-korp tal-valv (bħal chrome-molibdenum azzar) jappoġġja firxa ta 'temperatura ta' -29 grad ~ 550 grad, u ċ-ċirku tas-siġillar għandu reżistenza għat-temperatura ta 'sa 350 grad (materjal tal-fibra tal-karbonju);
Operazzjoni faċli: L-istruttura tal-ippakkjar ta 'frrika baxxa tnaqqas it-torque tal-ftuħ u l-għeluq, u t-torque operattiv manwali huwa mnaqqas b'madwar 40% meta mqabbel ma' valvi tal-bieb tradizzjonali;
Kapaċità kontra t-tniġġis: Id-disinn tal-kanal tal-fluss ta 'full-bore inaqqas il-mezz residwu u huwa adattat għall-kontroll tal-fluwidu li fih partiċelli u fibri .
Speċifikazzjoni tal-valv tal-bieb tal-vakwu għoli
|
Firxa ta 'applikazzjoni
|
1 × 10-5 pa -1.2 × 105Pa (siġillar O-ring)
|
|
|
1 × 10-6 pa -1.2 × 105Pa (siġillar taħt l-isfel)
|
||
|
Pressjoni differenzjali qabel pjanċi tal-valv miftuħa
|
Inqas minn jew daqs 3 × 103Pa kwalunkwe direzzjoni
|
|
|
Rata ta 'tnixxija tal-ġisem u l-bażi tal-valvi
|
1.3 × 10-7 pa · l · s -1
|
|
|
Ċikli sal-ewwel manutenzjoni
|
10, 000 darbiet
|
|
|
Ħami moderat ta 'korpi tal-valv
|
Tiftaħ inqas minn jew daqs 200 grad; Agħlaq inqas minn jew daqs 150 grad
|
|
|
Pożizzjoni ta 'installazzjoni
|
Kwalunkwe direzzjoni
|
|
|
Provvista ta 'enerġija (pnewmatiku)
|
AC 220V 50Hz, 6W jew DC 24V, 3W (Special Spe . jistgħu jiġu personalizzati)
|
|
|
Arja kkompressata (provvista biss għal valvi pnewmatiċi)
|
0.4-0.7 MPA
|
|
|
Veloċità tal-għeluq u l-ftuħ (pnewmatiku)
|
Inqas minn jew daqs 3s
|
|
|
Indikazzjonijiet tal-pożizzjoni tal-valvi
|
Manwal
|
b'indikatur ta 'pożizzjonijiet miftuħa u mill-qrib (tip mekkaniku)
|
|
Pnewmatiku
|
b'indikatur ta 'pożizzjonijiet miftuħa u mill-qrib (swiċċ manjetiku)
|
|

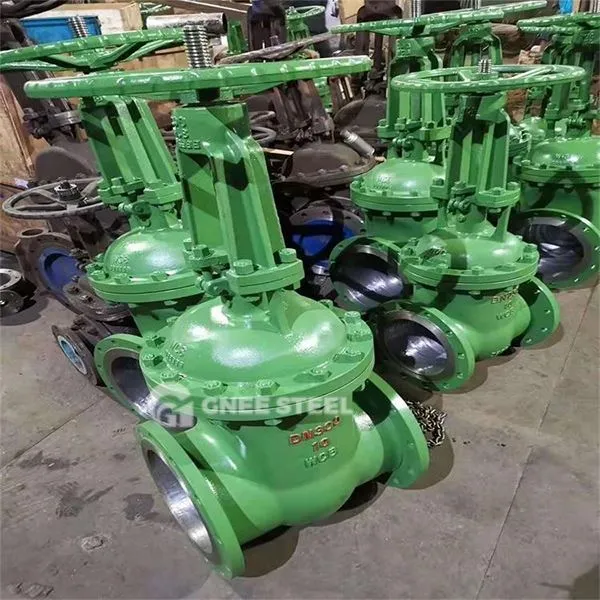

Valv tal-Bieb tal-Vakwu Għoli
Applikazzjoni u funzjoni tal-industrija
| Industrijali | Xenarji u funzjonijiet speċifiċi | Tqabbil tal-prestazzjoni |
|---|---|---|
| Industrija tal-Enerġija | Iżolament bil-vakwu tas-sistema ta 'kondensazzjoni tat-turbina tal-fwar f'impjanti tal-enerġija termali biex tevita li l-infiltrazzjoni ta' l-arja tinqered l-ambjent ta 'pressjoni negattiva | Disinn ta 'rata ta' tnixxija reżistenti għal temperatura għolja u rata baxxa ta 'tnixxija |
| Il-manifattura tas-semikondutturi | Tikkontrolla b'mod preċiż il-fluss tal-gass f'tagħmir tal-kisi tal-vakwu biex iżomm ambjent ta 'proċess ta' indafa għolja | Livell għoli ta 'siġillar (inqas minn jew daqs 1 × 10⁻⁶ pa · m³ / s) |
| Bijofarmaċewtiċi | Imblukkar tal-kontaminazzjoni mikrobjali fil-linji ta 'produzzjoni asettiċi u l-iżgurar ta' standards ta 'indafa GMP għal sistemi ta' konsenja ta 'mediċini | Materjal mingħajr preċipitazzjoni, struttura faċli biex tnaddaf |
| Industrija Nukleari | Siġillar ta 'midja radjuattiva f'tagħmir ta' separazzjoni ta 'l-iżotopi biex jipprevjeni tnixxija ta' materjali ta 'riskju għoli | Materjali reżistenti għar-radjazzjoni u strutturi ta 'siġillar żejda |
