Deskrizzjoni tal-Valv tal-Bieb tas-Sikkina tad-Dħul
Valv tal-bieb tas-sikkina tad-demel likwidu (magħruf ukoll bħala l-valv tal-bieb tad-demel likwidu tat-tip sikkina) huwa valv iddisinjat għall-immaniġġjar ta 'partiċelli solidi, fibri u mezzi viskużi. Il-funzjoni ewlenija tagħha hija li tnaqqas b'mod effiċjenti l-midja kumplessa u tirrealizza l-kontroll tal-fluss tal-pipeline.
1. L-istruttura u l-prinċipju tal-qalba
Main komponenti
Valve body: magħmul minn ħadid fondut, azzar fondut, azzar li ma jissaddadx (bħal 304 / 316L) jew materjali miksija bil-fluworin, adattati għal kundizzjonijiet korrużivi u ta 'ilbies għoli
Valve Plate: Disinn b'forma ta 'sikkina b'xifa rqiqa (qatgħa taċ-ċanfrin fil-qiegħ), jista' jaqta 'impuritajiet bħal fibri u polpa, magħmula minn azzar li ma jissaddadx jew karbur kkonsolidat
Sistema ta 'Sejħa ta' Żieda: Maqsum f'siġill iebes (metall għal metall) u siġill artab (gomma / PTFE), xi mudelli jappoġġjaw is-siġillar b'żewġ direzzjonijiet
Drive Mode
Manual: Operat minn handwheel jew lieva, adattat għal kundizzjonijiet tax-xogħol konvenzjonali
Pneumatic: mgħammar b'azzjoni waħda (reset tar-rebbiegħa) jew ċilindru li jaġixxi doppju, jappoġġja kontroll awtomatiku
Il-prinċipju tax-xogħol : Il-pjanċa tal-valv titla 'u taqa' vertikalment, il-mezz jinqata 'mix-xafra, u l-apparat tas-sewqan isuq iz-zokk tal-valv biex jimxi biex jinfetaħ u jagħlaq.
2. Vantaġġi ta 'prestazzjoni
Igh-shear kapaċità: Il-bieb tat-tip sikkina jista 'jaqta' fibri, partiċelli u medja viskuż biex jevita l-imblukkar
Reżistenza għall-ilbies u l-korrużjoni: Il-pjanċa tal-valv u l-wiċċ tas-siġillar huma magħmula minn azzar li ma jissaddadx jew liga iebsa, li hija adattata għal mezzi ta 'ilbies għoli bħal demel likwidu u rmied
Disinn tar-reżistenza tal-fluss tal-fluss : Il-kanal tal-fluss dritta jnaqqas it-telf tal-pressjoni u huwa adattat għal fluwidi b'veloċità għolja
Compact u Light: It-tul tal-istruttura qasira jnaqqas it-tagħbija tal-pipeline u jiffranka l-ispazju ta 'installazzjoni.
Speċifikazzjoni tal-valv tal-bieb tad-demel likwidu
|
Oġġett |
Valv tal-bieb tas-sikkina tad-demel likwidu | ||
|
Firxa tad-daqs |
2 "~ 80", dn50 ~ dn2000 |
||
|
PressSure |
0. 6Mpa ~ 2.5MPa |
||
|
Temperatura |
-38 grad ~ 1100 grad |
||
|
Konnessjoni |
Tarf flanged, tip ta 'lug, tip ta' wejfer |
||
|
Tħaffir tal-flanġ |
ANSI B16.5, GB / T9113, JB / T79, HG, SH, JIS, DIN, NF, BS |
||
|
Materjal |
Azzar li ma jissaddadx, WCB |
||
|
Materjal li jissiġilla |
Ptfe, metall bilqiegħda |
||
|
Tnixxija |
PTFE Grad A (tnixxija żero), grad bil-qiegħda tal-metall (likwidu 0. 1xdn mm³ / s) |
||

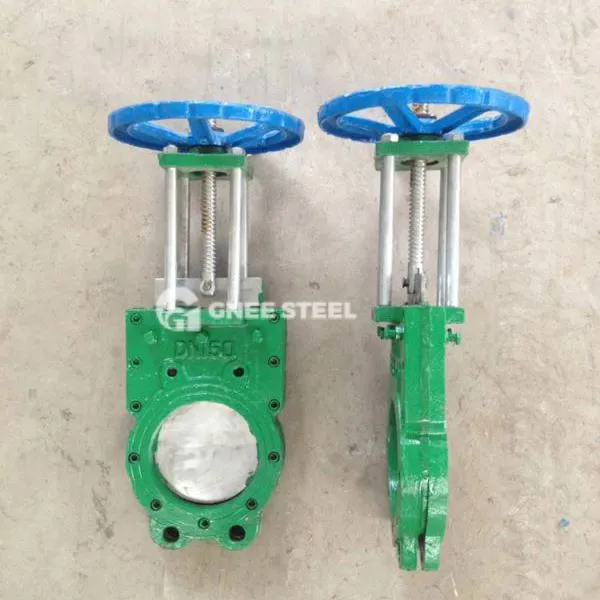

valv tal-bieb tas-sikkina tad-demel likwidu
| Industrija | Applikazzjonijiet |
|---|---|
| Taking tal-karta | Polpa li twassal, trattament tad-drenaġġ, adattat għal qtugħ medju tal-fibra |
| Tiegħi | Kontroll tal-pipeline gangue u demel likwidu, reżistenti għall-ilbies tal-partikuli |
| Ambjentali favur | Ħama tal-pjanti tat-trattament tad-drenaġġ u interċettazzjoni tad-demel likwidu |
| Kimiċi | Ftuħ u Għeluq il-Kontroll ta 'Slurries Korrużivi (bħal Aċidu u Soluzzjonijiet Alkali) |
Speċifikazzjonijiet ta 'għażla u installazzjoni
Key punti għall-għażla
Medium karatteristiċi: Siġill iebes + pjanċa tal-valv tal-istainless steel hija preferuta għal partiċelli li fihom medju; mezz korrużiv jeħtieġ li jkun miksija bil-fluworin jew materjal 316L
Livell ta 'pressjoni : Pressjoni nominali akbar minn jew daqs il-pressjoni tax-xogħol tal-pipeline, u teħtieġ li tiflaħ 1.1 darbiet il-pressjoni mingħajr tnixxija meta tingħalaq
Drive Mode: Mudelli pnewmatiċi (bħal serje PZ673H) huma magħżula għal tħaddim frekwenti jew xenarji ta 'kontroll mill-bogħod
Rekwiżiti ta 'installazzjoni
Direzzjoni: Prinċipalment installazzjoni orizzontali biex tevita akkumulazzjoni residwa ta 'medju
Maintenance Space: L-istruttura taz-zokk miftuħ teħtieġ li tirriżerva spazju għall-irfigħ taz-zokk tal-valv, u z-zokk moħbi huwa adattat għal xenarji limitati fl-ispazju
Manutenzjoni u Manutenzjoni
Spezzjoni Regolari: Siġillar tal-wiċċ tal-wiċċ, lubrikazzjoni taz-zokk tal-valv, u sostituzzjoni f'waqtha ta 'siġilli tal-gomma li qed tixjieħ
Pneumatic Component Manutenzjoni: Iċċekkja l-issikkar tal-arja taċ-ċilindru, naddaf l-impuritajiet tal-valv tas-solenojd, u żgura pressjoni stabbli tal-arja ({4-6 mpa)
It-trattament tal-korrużjoni anti : Nużu fit-tul jirrikjedi tbattil tal-medju, u l-wiċċ tal-valv huwa miksi b'żejt kontra l-ħakma.
