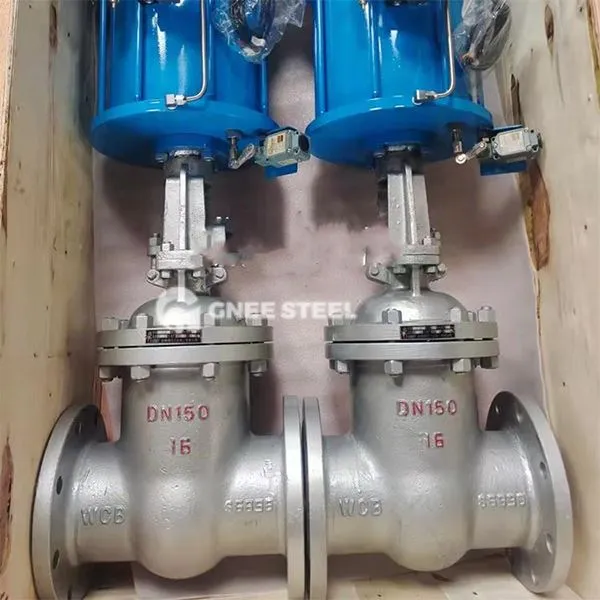

Valv tal-bieb tal-pnewmatiku attwat

Valv tal-bieb pnewmatiku huwa valv ta 'kontroll awtomatiku mħaddem minn arja kkompressata, li tintuża ħafna fis-sistemi tal-pipeline industrijali.
1. Definizzjoni u prinċipju tax-xogħol
Il-valv tal-bieb pnewmatiku jmexxi l-attwatur permezz ta 'arja kkompressata, u jsuq iz-zokk tal-valv biex jirrealizza l-irfigħ vertikali u jbaxxi l-moviment tal-bieb. Il-prinċipju ewlieni tax-xogħol tiegħu huwa:

Il-pistun fiċ-ċilindru jiġġenera imbottatura taħt il-pressjoni tas-sors ta 'l-arja, billi timbotta l-virga tat-trasmissjoni biex issuq il-bieb biex tiċċaqlaq;
Meta tuża struttura ta 'ċilindru b'saff doppju, il-pistuni ta' fuq u t'isfel jaħdmu flimkien biex iżidu l-ftuħ u l-għeluq tal-forza, isolvu l-problema ta 'l-imblukkar faċli ta' ċilindru wieħed;
Xi mudelli huma mgħammra b'mekkaniżmu buffer, li jista 'effettivament inaqqas l-użu tal-wiċċ tas-siġillar ikkawżat mill-impatt tal-għeluq.
2. Karatteristiċi strutturali tipiċi
‌Main Kompożizzjoni tal-Korp‌

Korp tal-valv: Materjali komuni jinkludu ħadid duttili, azzar fondut, azzar li ma jissaddadx (bħal 316L)
Zokk tal-valv: azzar li ma jissaddadx (bħal 2CR13), valvi ta 'dijametru kbir jużaw struttura inkorporata tal-azzar li ma jissaddadx
Wiċċ tas-siġillar: Maqsum fi self-ssicering (li jiddependi fuq pressjoni medja) u siġillar sfurzat (li teħtieġ li l-forza esterna tippressa)
‌Attwatur‌

Tip li jaġixxi waħdieni: Struttura ta 'reset tar-rebbiegħa, tista' tinfetaħ / tagħlaq awtomatikament meta l-arja tinqata '
Tip li jaġixxi doppju: Jeħtieġ kontroll tal-valv tas-solenojd b'żewġ direzzjonijiet, operazzjoni tal-arja u tal-arja mill-qrib
Mekkaniżmu ta 'Qlib Manwali: Użat għall-Operazzjoni ta' Emerġenza Meta Falliment Pnewmatiku



valv tal-bieb tal-pnewmatiku attwat



Speċifikazzjoni tal-Operazzjoni
Proċess ta 'ftuħ‌

Iċċekkja li l-pressjoni tas-sors tal-gass hija stabbli f '4-6 MPA u kkonferma li m'hemm l-ebda tnixxija fil-pipeline
Kontroll mill-bogħod jeħtieġ verifika tat-trasmissjoni tas-sinjal. Wara li taqleb għall-modalità manwali fuq il-post, dawwar iz-zokk tal-valv lejn il-lemin
Tissorvelja l-bidla fil-grad tal-ftuħ u tieqaf immedjatament meta tiltaqa 'ma' reżistenza
Punti ta 'Close

Valv li jaġixxi doppju jaqleb id-direzzjoni tal-passaġġ tal-gass minn ġol-valv tas-solenojd
Dawwar iz-zokk tal-valv kontra l-arloġġ għall-pożizzjoni magħluqa għal kollox, u oqgħod attent għall-mekkaniżmu buffer biex tnaqqas l-impatt
V. Qasam tal-Applikazzjoni
‌Industry‌: petrokimika, enerġija elettrika, protezzjoni ambjentali, konservazzjoni tal-ilma, manifattura tal-makkinarju
‌Medium‌: ilma, fwar, żejt, likwidi korrużivi, eċċ.
Kundizzjonijiet tax-xogħol ‌: pressjoni tax-xogħol inqas minn jew daqs 6.4MPa, firxa tat-temperatura -20 grad ~ 550 grad (mudelli speċjali jistgħu jilħqu ogħla)

Konsiderazzjonijiet tal-għażla
Il-pressjoni nominali għandha tkun ikbar minn jew daqs il-pressjoni tax-xogħol tal-pipeline, u għandha tiflaħ 1.1 darbiet il-pressjoni tax-xogħol mingħajr tnixxija fl-istat magħluq
Valvi tal-bieb tat-tip sikkina huma preferuti għal partiċelli li fihom medji, u l-materjali tal-azzar tal-kromju-molibdenu għandhom jintużaw għal kundizzjonijiet ta 'temperatura għolja
Prodotti standard tal-intrapriża għandhom ikunu akkumpanjati minn dokumenti tekniċi fil-kuntratt
Mudelli speċjali bħas-serje PZ643 u Z641H huma partikolarment adattati għal kundizzjonijiet faċli ta 'ġbir minħabba d-disinn taċ-ċilindru b'saff doppju. Testijiet ta 'siġillar regolari huma meħtieġa matul ħażna fit-tul biex tevita d-degradazzjoni tal-prestazzjoni kkawżata mit-tixjiħ tal-kisi tal-gomma.
