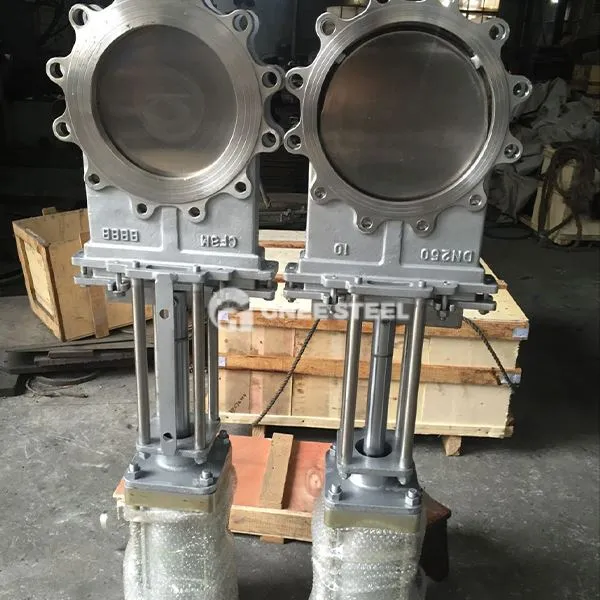

Deskrizzjoni tal-valv tal-bieb tas-sikkina pnewmatiku
Valv tal-bieb tas-sikkina pnewmatiku huwa valv li juża arja kkompressata bħala s-sors tal-enerġija u jmexxi l-pjanċa tal-bieb biex jimxi vertikalment minn attwatur pnewmatiku biex jiftaħ u jagħlaq il-fluwidu. L-istruttura tagħha hija maqsuma f'żewġ partijiet:
Il-parti ta 'fuq: l-attwatur pnewmatiku (li jaġixxi waħdieni jew li jaġixxi doppju), li jmexxi l-valv iz-zokk biex idur jew jerfa' mill-moviment tal-pistun.
Il-parti t'isfel: il-korp tal-valv, il-qalba huwa l-bieb b'forma ta 'feles (struttura riġida jew elastika), l-angolu tal-wiċċ tas-siġillar huwa ġeneralment 50 grad, u d-direzzjoni tal-moviment tal-bieb hija perpendikulari mal-fluwidu.
Karatteristiċi
Reżistenza għall-ilbies u l-imblukkar:
Il-bieb tal-feles jista 'jnaqqas l-impuritajiet bħal fibri u partiċelli, u d-disinn tal-kanal tal-fluss sħiħ inaqqas iż-żamma medja.
Applikabbli għal linji tal-pajpijiet b'impuritajiet għoljin bħal gagazza, ħama, u polpa.
Rispons mgħaġġel u awtomazzjoni:
L-attwatur pnewmatiku jappoġġja ftuħ u għeluq ta 'livell millisekonda, li huwa adattat għal xenarji industrijali li jeħtieġu operazzjonijiet frekwenti.
Pożizzjonaturi jew sensuri intelliġenti jistgħu jiġu integrati biex jinkiseb regolazzjoni preċiża tal-fluss.
Prestazzjoni għolja tas-siġillar:
Il-bieb elastiku jikkumpensa għal żbalji fl-ipproċessar, u ċ-ċirku tas-siġillar PTFE jew is-siġill iebes tal-metall jissodisfa l-istandard ta 'tnixxija ta' livell V ANSI.
Reżistenza għall-korrużjoni:
Il-materjal tal-korp tal-valv jista 'jintgħażel minn 304/316 l-istainless steel jew miksija bil-fluworin, li huwa adattat għal aċidi qawwija, alkali b'saħħithom u mezzi sanitarji.
Speċifikazzjoni tal-Valv tal-Bieb Pnewmatiku
|
Oġġett |
Attwatur pnewmatiku ta 'aġir wieħed / doppju li jaġixxi |
|
Modalità ta 'aġir |
Aġir doppju, ritorn tar-rebbiegħa (aġir wieħed) huwa disponibbli |
|
Pressjoni tal-provvista tal-arja |
2.5 sa 8bar |
|
Torque tal-ħruġ |
14 sa 1170nm |
|
Ħajja |
1, 000, 000 (1 miljun) darbiet |
|
Angolu ta 'rotazzjoni |
90 grad ± 4 grad |
|
Materjal tal-qoxra |
Liga tal-aluminju estruża |
|
Midja applikabbli |
Arja kkompressata ffiltrata, niexfa, medja mhux korrużiva |
|
Temp Ambjentali. |
Tip Standard: -20 sa +80 grad (-4 sa 176 grad f) |
|
Applikazzjoni |
Ikel u Xorb, Irfinar, Desalinizzazzjoni, Petrokimiċi, Kimiċi, Farmaċewtiċi, Tessuti, Polpa u Karta, Minjieri, Marine u Power Industries |
|
Lubrikazzjoni |
M'hemmx bżonn ta 'lubrikazzjoni għal tip standard f'kundizzjonijiet ta' tħaddim normali. Lubrikanti speċjali għandhom jintużaw f'kundizzjonijiet ta 'tħaddim b'temperatura baxxa jew għolja. |
valv tal-bieb tas-sikkina pnewmatiku
Punti ta 'Għażla u Manutenzjoni
Suġġerimenti tal-Għażla:
Agħżel it-tip ta 'bieb skont il-karatteristiċi tal-medju (il-bieb elastiku huwa adattat għal partiċelli li fihom medju, u l-bieb riġidu huwa adattat għal fluwidu nadif).
Għal tip li jaġixxi waħdieni, oqgħod attent għall-ħajja tar-rebbiegħa, u t-tip li jaġixxi doppju jeħtieġ li jkun mgħammar b'valv tas-solenojd.
Rekwiżiti ta 'Manutenzjoni:
Iċċekkja l-ilbies taċ-ċirku tas-siġill regolarment u ibdel is-siġilli PTFE jew tal-metall fil-ħin.
Is-sors tal-arja għandu jinżamm niexef u nadif biex jiġi evitat il-korrużjoni interna tal-attwatur.
