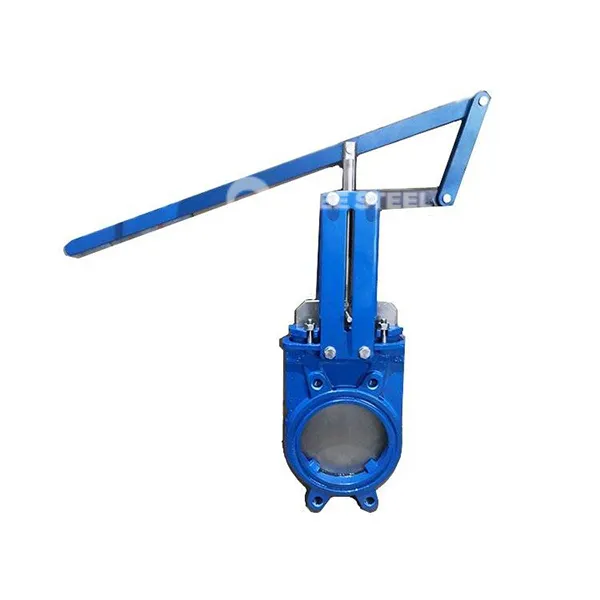

Valv tal-bieb operat bil-lieva

Valv tal-bieb li jitħaddem bil-lieva huwa valv ta 'qtugħ li juża apparat ta' trasmissjoni mekkanika tal-lieva biex jiftaħ u jagħlaq il-valv . Il-bieb tagħha huwa ddisinjat bħala struttura b'forma ta 'xafra, li hija adattata għal kundizzjonijiet tax-xogħol li fihom partiċelli, fibri jew midja ta' viskożità għolja . meta mqabbla ma 'valvi tradizzjonali, il-vantaġġi ewlenin tagħha huma:

‌ Disinn tal-Korp tal-Valv Ultra-Thin: L-għoli tal-kanal tal-fluss huwa biss 1 / 5-1 / 3 tal-valv tal-bieb tal-istess dijametru, li jnaqqas b'mod sinifikanti r-reżistenza tal-fluss u r-residwu medju;
‌ Prinċipju li jiffranka x-xogħol tal-lieva: Il-lieva tamplifika t-torque operattiv, u t-torque manwali tal-ftuħ u l-għeluq huwa mnaqqas b'40% -60%, li huwa adattat għal ambjenti ħarxa mingħajr sorsi ta 'enerġija;
‌ Adattabilità Medja‌: Il-bieb b'forma ta 'xafra jista' jaqta 'impuritajiet bħal fibri u partiċelli biex jevitaw is-siġillar ta' ostruzzjoni tal-wiċċ .

Struttura u parametri tekniċi
Disinn tal-Komponent tal-Qofol
Materjal tal-bieb: azzar tal-istainless austenitic (bħal 304 / 316L) jew imbexxex fil-wiċċ b'kisja taċ-ċeramika, ħajja ta 'reżistenza għall-erożjoni akbar minn jew daqs 100, {000 ħinijiet ta' ftuħ u għeluq;
Siġill Konfigurazzjoni tal-Par:
Tip ta 'siġill artab: Ċirku tas-siġillar EPDM / PTFE huwa inkorporat fis-sedil tal-valv, u l-livell tas-siġillar jilħaq il-Klassi VI ANSI; Tip ta 'Siġill iebes: Il-bieb u s-sedil tal-valv huma wweldjati b'liga stellita, bi ebusija HRC akbar minn jew daqs 45 u reżistenza għat-temperatura sa 450 grad; Mekkaniżmu ta 'trasmissjoni tal-lieva: lieva tal-liga tal-aluminju b'kisi tal-istainless steel, effiċjenza tat-trasmissjoni akbar minn jew daqs 95% .



Valv tal-bieb operat bil-lieva



Applikazzjonijiet

• Benefiċjar tal-Minjieri: Deheb tad-Deheb Demel li Jwassal Pipeline (konċentrazzjoni ta 'partiċelli solidi inqas minn jew daqs 60%);
• Trattament tad-drenaġġ: Sistema ta 'tneħħija ta' ħama ta 'l-ilma ta' qtugħ medju (kontenut ta 'fibra akbar minn jew daqs 5%);
• Industrija tal-Karma: Polpa li twassal pipeline (tul tal-fibra inqas minn jew daqs 30mm) .

Indikaturi ewlenin għall-għażla

• Karatteristiċi Medji: Meta l-konċentrazzjoni tal-partiċelli hija> 20%, siġill iebes + kisi taċ-ċeramika huwa preferut;
• Spazju għall-installazzjoni: Spazji ristretti bħal kurituri ta 'pajpijiet taħt l-art huma adattati għal tip ta' lieva moħbija (tip Z45);
• Frekwenza tat-tħaddim: attwatur pnewmatiku (interface tal-lieva adattiva) huwa rrakkomandat għall-ftuħ u l-għeluq ta 'kuljum> 20 darbiet .
