Valv tal-bieb tal-bonit imbarrat

Metodu ta 'konnessjoni ‌bonnet‌

Bolt Fixing‌: Il-bonit u l-korp tal-valv huma konnessi minn ‌flange bolts‌ (bħal standard ANSI B16.5), li huwa adattat għal ‌PN1.6 ~ 6.4 6.4 MPa‌ livell ta 'pressjoni, li huwa konvenjenti għal żarmar ta' manutenzjoni u sostituzzjoni ta 'gaskets li jissiġillaw.
Forma li tissaħħaħ ‌: Gasketti tal-ferita spirali tal-grafita flessibbli jew gaskits tas-snien tal-metall jintużaw bejn il-bonit u l-korp tal-valv biex jiġi żgurat l-affidabbiltà tas-siġillar taħt kondizzjonijiet ta 'pressjoni għolja‌.

Disinn tal-Bieb u tas-Siġill‌

Struttura ta 'bieb doppju parallel‌: Il-bieb huwa mġiegħel jiġi ppressat minn molol jew kunjardi mekkaniċi biex jikkumpensaw għal żbalji fl-ipproċessar, it-tajbin tal-wiċċ tas-siġillar huwa ‌ akbar minn jew daqs 98% ‌, u r-rata ta' tnixxija hija inqas minn ‌ ‌ 0}. 01% ‌.
Ir-rinfurzar tal-wiċċ li jissaħħaħ ‌: Il-bieb u s-sedil tal-valv huma wweldjati b'liga ta '‌stellite jew sprejjati bil-karbur tat-tungstenu, b'ebusija ta' ‌hrc50 ~ 60‌, li hija reżistenti għall-erożjoni tal-partikuli u l-ossidazzjoni ta 'temperatura għolja‌.

Parametri tal-Qofol u Materjali ‌

Firxa tal-Pressjoni u t-Temperatura ‌
Livell ta 'pressjoni ‌: Mudelli konvenzjonali huma adattati għal ‌pn1.6 ~ 6.4 MPA‌ (klassi 150 ~ 400), u verżjonijiet bi pressjoni għolja jistgħu jilħqu ‌PN10 MPA‌ (Klassi 600) ‌. Adattabilità ‌Temperature ‌
Għażla tal-materjal ‌
‌Valve korp u kopertura tal-valv ‌: ħadid fondut (HT250), azzar fondut (WCB), azzar li ma jissaddadx (cf8m) jew liga speċjali (Inconel), adattat għal mezzi korrużivi ‌. Materjal ‌bolt ‌: Kundizzjonijiet ta 'temperatura għolja jużaw ‌b7 liga tal-azzar bolts‌ jew ‌a193 B8 bolts tal-istainless steel, u t-tagħbija minn qabel għandha tikkonforma mal-ASME PCC {{5 {5}} Speċifikazzjoni ‌.

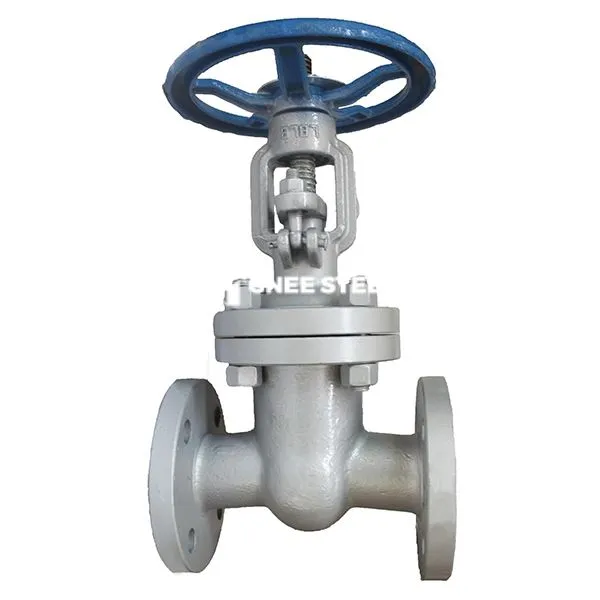

Valv tal-bieb tal-bonit imbarrat gnee



Applikazzjonijiet

Industrija petrokimika: pajpijiet tad-dħul u tal-ħruġ tar-reatturi tar-raffineriji, adattati għall-midja taż-żejt u tal-gass li fihom il-kubrit (materjali ċċertifikati NACE MR0175 huma meħtieġa).

Muniċipali u Qawwa: Netwerk tal-Pajpijiet tal-Fwar, Sistema ta 'Trattament tal-Ilma u Pajpijiet Mifnu, Struttura ta' Konnessjoni tal-Flanġ hija faċli biex tinżamm.

Punti tal-Għażla

Formola tas-siġillar:
Il-midja li fiha l-partikuli (bħal demel likwidu tal-faħam) huma preferuti li jużaw siġill doppju sfurzat + wiċċ tas-siġillar tal-karbur biex jevitaw l-imblukkar.

Xeni ta 'temperatura għolja u pressjoni għolja jirrakkomandaw siġill iebes tal-metall sħiħ + bieb elastiku biex jikkumpensaw għal deformazzjoni termali.

Modalità tas-sewqan:
It-trasmissjoni tal-kaxxa tal-gerijiet jew l-attwatur pnewmatiku huwa rrakkomandat għal installazzjoni midfuna jew ta 'altitudni għolja biex tnaqqas it-torque operattiv (torque manwali inqas minn jew daqs 200 n · m).

Speċifikazzjonijiet ta 'installazzjoni u manutenzjoni

Rekwiżiti ta 'installazzjoni

Issikkat minn qabel tal-bolt: Uża l-metodu ta 'simetrija trasversali biex tissikka l-boltijiet f'passi, u d-devjazzjoni tal-forza ta' qabel l-issikkar għandha tkun ikkontrollata fi ħdan ± 10% biex tevita li l-kopertura tal-valv tiddeforma.
‌Flow Direction Control‌: Id-direzzjoni tal-vleġġa fuq il-korp tal-valv għandha tkun konsistenti mad-direzzjoni tal-fluss tal-mezz. L-installazzjoni b'lura hija pprojbita (ħlief għal strutturi ta 'self-issiġillar).
Strateġija ta 'Manutenzjoni‌
Iċċekkja t-tagħbija minn qabel tal-bolt u l-istat tas-siegla tas-siġillar kull ‌12 xhur‌. Il-perjodu għandu jitqassar għal ‌6 xhur‌ taħt kondizzjonijiet ta 'temperatura għolja.
Meta l-fond tal-ilbies tal-wiċċ tas-siġillar ‌ akbar minn jew daqs 0. 3mm‌ jew grif, huwa meħtieġ li tħin u tissewwa jew tissostitwixxi l-bieb.
