Deskrizzjoni tal-valv tal-bieb tas-sikkina tal-lug
Il-valv tal-bieb tas-sikkina huwa valv tal-bieb tat-tip sikkina bi strutturi tal-lug iddisinjati fuq iż-żewġ naħat tal-bieb. Huwa jaqta 'l-mezz billi jerfa' vertikalment il-bieb, u huwa adattat għall-kontroll tal-qtugħ ta 'fluwidi ta' imprità għolja li fihom partiċelli, fibri, eċċ. (Bħal ħama, gagazza, u demel likwidu viskuż). Għandu l-vantaġġi ta 'reżistenza qawwija tal-liwi u siġillar affidabbli.
Innovazzjoni strutturali:
Disinn tal-Lug: Il-lugs fuq iż-żewġ naħat tal-bieb isaħħu r-riġidità u jnaqqsu d-deformazzjoni tal-liwi waqt il-qtugħ. Fl-istess ħin, huma jiffurmaw siġill ta 'kompressjoni b'ħafna punti bis-sedil tal-valv biex itejbu r-reżistenza għall-pressjoni (inqas minn jew daqs PN16);
Forma li tissieħeb : siġill iebes (liga iebsa) jew siġill artab (gomma / PTFE), l-impuritajiet fuq il-wiċċ tas-siġillar huma mibruxa mit-tarf tas-sikkina b'forma ta 'U fil-qiegħ tal-bieb, u l-livell ta' tnixxija jilħaq il-klassi VI ANSI;
Metodu ta 'konnessjoni: Il-konnessjoni tal-flanġ tal-lug hija adottata, u l-boltijiet jiffissaw biss il-flanġ tal-pipeline biex jevitaw l-estrużjoni u d-deformazzjoni tal-korp tal-valv, li huwa adattat għal kundizzjonijiet ta' żarmar frekwenti.
Speċifikazzjoni tal-valv tal-bieb tas-sikkina tal-lug
| Termini | Indikaturi Tekniċi | Applikazzjonijiet u pariri |
|---|---|---|
| Pressjoni nominali | Pn1 0 / 16 (1.0 ~ 1.6Mpa) | Sistemi ta 'vultaġġ medju u baxx bħal minjieri u impjanti tal-enerġija. |
| Firxa tat-temperatura | -29 grad ~ 180 grad (limitat permezz ta 'materjal li jissiġilla) | Is-siġilli PTFE huma adattati għal kundizzjonijiet tax-xogħol inqas minn jew daqs 150 grad |
| Firxa tal-kalibru | DN50 ~ DN1400 | Pipeline tad-demel likwidu tal-fluss kbir (DN akbar minn jew daqs 300) huwa preferut |
| Materjal ewlieni | Korp tal-Valv: WCB, CF8M (Stainless Steel 316), Duplex Steel (F55 / F53) | Għal midja korrużiva (bħal aċidu u alkali), agħżel azzar duplex. |

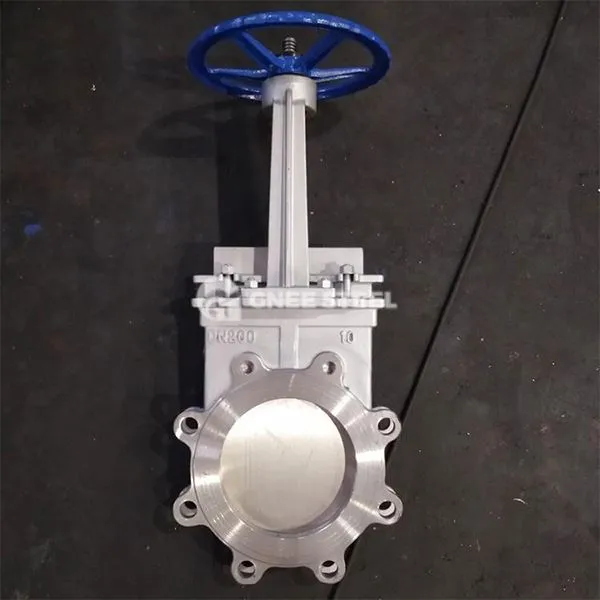

Valv tal-bieb tas-sikkina tal-lug gnee
Applikazzjonijiet
Mines / impjanti tal-enerġija :
Sistemi ta 'ġarr tad-demel likwidu tal-faħam u gagazza, struttura ta' siġill iebes tista 'tnaqqas il-materja partikulata (DN300 ~ DN1400, PN10); Sewage Trattament:
Ħama li fiha l-fibra u kontroll tad-drenaġġ viskuż, xafra f'forma ta 'U biex tevita imblukkar (siġill artab, DN50 ~ DN400); Food / Farmaċewtiċi:
Materjal sanitarju tal-istainless steel (316L) huwa adattat għal fluwidi sterili, u l-lugs ta 'installazzjoni malajr huma faċli għat-tindif tas-CIP.
