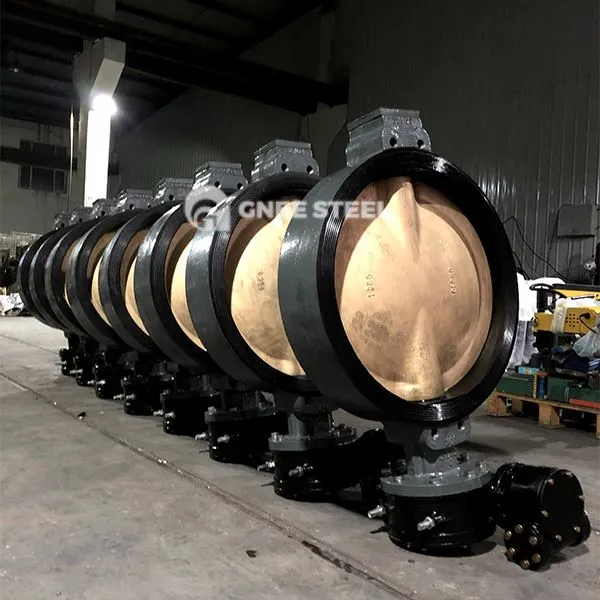

Valv tal-farfett semi-lagged

Valv tal-farfett semi-lug huwa valv tal-farfett li jgħaqqad il-flanġ tal-pajp permezz tal-boltijiet tal-istud. Il-korp tal-valv huwa ddisinjat bi strutturi tal-lug (permezz ta 'toqob jew permezz ta' ħjut interni tat-toqba) fuq iż-żewġ naħat, li huwa konvenjenti għall-installazzjoni u l-iffissar u adattat għal konnessjoni tat-tip morsa. Huwa użat ħafna fil-kontroll tal-fluwidu taħt kondizzjonijiet ta 'pressjoni medja u baxxa.

‌ Karatteristiċi strutturali‌:
‌Lug Design‌: Isaħħaħ l-istruttura tal-ġisem tal-valv, tnaqqas l-influwenza tal-istress tal-pipeline fuq il-prestazzjoni tas-siġillar tal-valv, u hija adattata għal xenarji frekwenti ta 'ftuħ u għeluq;
‌Butterfly Pjanċa Struttura‌: tadotta struttura kompost bi tliet saffi (bħal azzar tal-liga + saff ta 'insulazzjoni + azzar li ma jissaddadx) biex ittejjeb ir-reżistenza tat-temperatura u r-reżistenza għad-deformazzjoni;
It-tip li jissaħħaħ ‌: Siġill artab mhux obbligatorju (gomma \/ PTFE) jew siġill iebes (kisi tal-metall), il-livell ta 'tnixxija jista' jilħaq sal-livell ANSI V.

Prinċipju ta 'Ħidma u Vantaġġi ta' Prestazzjoni.

Il-pjanċa tal-farfett tista 'tikseb rotazzjoni ta '90 grad permezz tal-prinċipju ‌lever‌ jew l-apparat ‌drive‌, u tikkontrolla malajr il-mezz mixgħul u mitfi (ftuħ u għeluq ta' ħin inqas minn jew daqs 3 sekondi);

Disinn ta 'struttura eċċentrika eċċentrika jew tripla doppja tnaqqas il-frizzjoni tal-wiċċ li tissiġilla u testendi l-ħajja tas-servizz.
‌Core Vantages‌

‌ Pressjoni u reżistenza għat-temperatura‌: il-firxa tal-pressjoni applikabbli hija sa PN10 ~ pn16 (klassi 150 ~ 300), il-kopertura tat-temperatura hija -20 grad ~ 250 grad (siġill iebes jista 'jiġi estiż għal 600 grad);
‌Low Reżistenza tal-Fluss u Effiċjenza Għolja‌: Il-ħxuna tal-pjanċa tal-farfett hija ottimizzata, u t-telf tal-pressjoni huwa inqas minn jew daqs 0. 05MPa meta miftuħ għal kollox, li huwa adattat għal pajpijiet tal-fluss kbar;
‌ MANUTENZJONI MIT-TAGĦMIR: L-istruttura tal-lug tissimplifika l-proċess ta 'żarmar u assemblaġġ u tappoġġja s-sostituzzjoni onlajn taċ-ċirku tas-siġillar.



valv tal-farfett semi-lagged



Applikazzjonijiet
Industrija Kimika: Għat-trasport ta 'midja korrużiva bħal aċidu sulfuriku u alkali likwidu, sedili tal-valv PTFE u korpi tal-valv tal-istainless steel huma meħtieġa;
Sistema ta 'Trattament ta' l-Ilma: DN50 ~ DN2000 Regolament dwar in-Netwerk ta 'Provvista ta' l-Ilma, Siġilli Soft (EPDM \/ NBR) huma adattati għall-prevenzjoni tat-tnixxija;
Vapuri u Enerġija: Sistemi tal-fjuwil tal-baħar u kontroll tal-ilma li jkessaħ l-impjanti tal-enerġija għandhom jikkonformaw mal-istandards JIS \/ ANSI.
Punti ta 'Għażla u Manutenzjoni
Parametri tal-Għażla
Tip ta 'siġill: Siġilli iebsa (bexx tal-karbur tat-tungstenu) huma preferuti għal mezzi li fihom il-partikuli, u siġilli rotob huma fakultattivi għal fluwidi nodfa;
Modalità tas-sewqan: Irkaptu tad-dudu jew drive pnewmatiku huwa rrakkomandat għal DN akbar minn jew daqs 300, u l-operazzjoni tal-lieva manwali hija fakultattiva għal DN ＜ 300;
Adattament tal-Materjal: 316L Korp tal-Valv + Siġilli Hastelloy huma magħżula għal ambjenti korrużivi, u WCB + liga iebsa tintuża għal fwar ta 'temperatura għolja.
Speċifikazzjonijiet ta 'manutenzjoni

Iċċekkja t-tagħbija minn qabel tal-bolt tal-lug kull tliet xhur biex tevita li tinħall u tnixxija tal-flanġ;
Il-kavità tal-valv għandha titnaddaf kull sitt xhur għal partiċelli li fihom medju biex tevita ġamm tal-pjanċa tal-farfett;
Ċiklu ta 'lubrikazzjoni: Żid il-grass ta' temperatura għolja mal-valv iz-zokk li jkollu kull 12-il xahar (applikabbli għal aktar minn jew daqs 150 grad ta 'kundizzjonijiet tax-xogħol).
