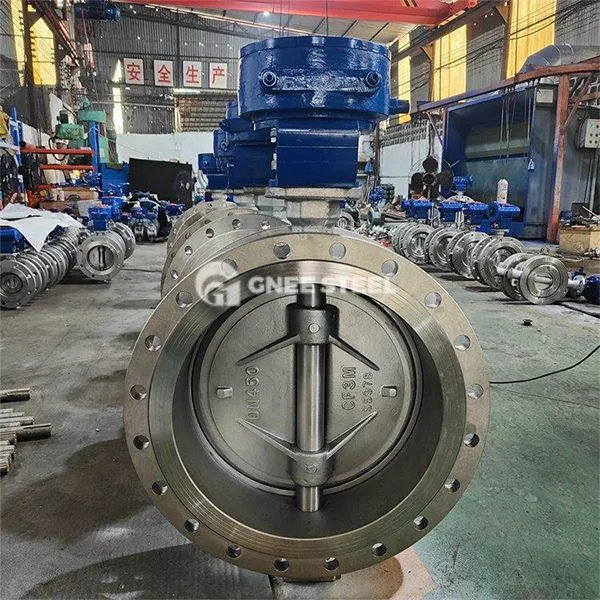

Valvi tal-farfett ta 'tpaċija tripla
Deskrizzjoni
Il-valv triplu tal-farfett eċċentriku huwa tip ta 'valv tal-farfett li jikseb siġillar ta' prestazzjoni għolja permezz ta 'disinji ta' offset multipli tal-assi staminali tal-valv, assi tar-rotazzjoni tas-sedil tal-valv u assi tal-kanal tal-ġisem tal-valv. Il-karatteristika ewlenija tagħha hija l-ottimizzazzjoni tal-pressjoni tal-wiċċ tal-kuntatt tas-siġillar u r-reżistenza għall-ilbies permezz tal-istruttura tripla eċċentrika, li hija adattata għall-kontroll tal-midja taħt temperatura għolja, pressjoni għolja u kundizzjonijiet tax-xogħol ħorox.
Disinn strutturali
Tliet pożizzjonijiet eċċentriċi:
- L-ewwel eċċentriċità: L-assi staminali tal-valv jiddevja miċ-ċentru tal-pjanċa tal-farfett biex tnaqqas il-frizzjoni tal-ftuħ u l-għeluq.
- Eċċentriċità skond: L-assi staminali tal-valv jiddevja miċ-ċentru tal-kanal tal-ġisem tal-valv biex inaqqas l-użu.
- Third eċċentriċità: L-assi tal-wiċċ tas-siġillar tas-sedil tal-valv u l-assi tal-kanal tal-ġisem tal-valv jiffurmaw kone angolu oblikwu biex jinkiseb kuntatt asimmetriku tas-siġillar.
Komponenti ewlenin:
Butterfly Plate: struttura b'forma ta 'diska, magħmula minn azzar li ma jissaddadx, karbur jew materjal taċ-ċeramika biex tissaħħaħ ir-reżistenza għall-korrużjoni.
Valve Seat: siġill iebes tal-metall jew siġill kompost artab u iebes, li jsostni tnixxija żero b'żewġ direzzjonijiet.
Valve STEM and Drive Mekkaniżmu: Disinn kontra t-titjir, adattat għal operazzjoni manwali, pnewmatika jew elettrika.
Prinċipju tas-siġillar u vantaġġi ewlenin
- Siġill tat-Torsjoni: Billi sserraħ fuq il-pressjoni tal-wiċċ tal-kuntatt bejn is-sedil tal-valv u l-pjanċa tal-farfett biex tinkiseb is-siġillar, aktar milli deformazzjoni elastika tradizzjonali, li tnaqqas ir-riskju ta 'siġillar ta' falliment wara l-użu fit-tul.
- Tnixxija u reżistenza għall-pressjoni Zero: siġilli iebsa tal-metall jistgħu jifilħu temperaturi sa 538 grad u livelli ta 'pressjoni PN25 (madwar 25 bar), adattati għal kundizzjonijiet tax-xogħol estremi.
- Low Ftuħ u Għeluq tat-Torque: L-istruttura eċċentrika tippermetti li l-pjanċa tal-farfett tinqala 'mis-sedil tal-valv fil-mument tal-ftuħ, u tissikka progressivament meta tagħlaq, tnaqqas it-torque operattiv bi 30% -50% .
- Long Life and Interchangeability: Tooling tal-magni ta 'preċiżjoni (bħal teknoloġija ta' pożizzjonament ta 'diska ta' diska) jiżgura li l-iżball tal-magni tal-wiċċ tas-sedil tal-valv huwa inqas minn jew daqs {0. 02mm, li jtejjeb l-interkangeabilità tal-korp tal-valv u l-effiċjenza tal-manutenzjoni fuq il-post.
Speċifikazzjoni tal-Valvi tal-Farfett Triple-Offset
|
Għall-finijiet ta' dan l-Arti |
DN40 ~ 400mm (għal DN ieħor, jekk jogħġbok indika meta tordna) |
|
Pressjoni nominali |
1. 0 ~ 4. 0 mpa (għal standard ieħor ta 'pressjoni, jekk jogħġbok indika meta tordna) |
|
Materjal tal-ġisem |
WCB (C), SS304 (P), SS316 (R) |
|
Materjal tas-siġill |
PTFE (F), siġill iebes tal-metall (H) |
|
Temper tal-midja. |
W2: -20 ~ 150 grad, w4: -29 ~ 425 grad |
|
Mod ta 'konnessjoni |
Flanġ, wejfer |
|
Attwatur pnewmatiku |
JLAT Series, JLAW Series, Serje Attwatur Importata |
|
Modalità ta 'Azzjoni |
Aġir doppju, wieħed li jaġixxi normalment magħluq, li jaġixxi waħdieni normalment miftuħ |
|
Attwatur elettriku |
Serje JLA, serje JLB, serje ta 'attwatur lmported |
|
Modalità ta 'Kontroll |
Tip ta 'Swiċċ Standard, Tip ta' Regolazzjoni Integrali, Tip ta 'Swiċċ Integrali, Tip ta' Xarabank tal-Qasam |
Valvi tal-farfett ta 'tpaċija tripla
Applikazzjonijiet
- Petrokimiċi: Qtugħ u regolazzjoni ta 'prodotti taż-żejt ta' temperatura għolja u mezzi korrużivi fl-irfinar tal-pjanti.
- Elettriku u metallurġija: fwar ta 'temperatura għolja (inqas minn jew daqs 538 grad) u valvi tas-sistema tal-ilma li jkessaħ.
- Protezzjoni Muniċipali u Ambjentali: Kontroll tal-fluss ta 'dijametru kbir tal-provvista tal-ilma u pajpijiet tal-gass.
