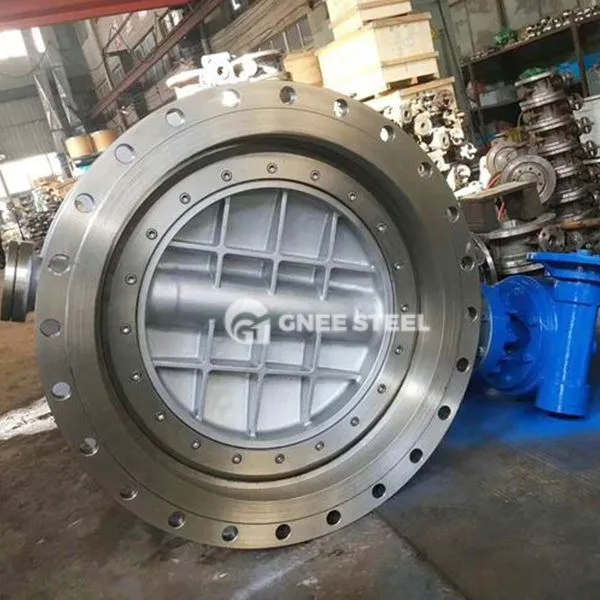

Valv tal-farfett tat-tip tal-flanġ

Valve tal-farfett ‌flange huwa valv li jikkontrolla l-fluss tal-midja tal-pipeline jew jaqta 'l-fluwidu billi jdur pjanċa tal-farfett b'forma ta' diska. Il-korp tal-valv għandu flanġijiet fiż-żewġt itruf u huwa konness mal-pipeline mill-boltijiet. Huwa adattat għal kundizzjonijiet tax-xogħol b'temperatura ta 'inqas minn jew daqs 425 grad u pressjoni ta' inqas minn jew daqs 1.6MPa. Huwa użat ħafna f'sistemi ta 'kontroll tal-fluwidi li jeħtieġu ftuħ u għeluq ta' regolazzjoni rapida jew fluss, bħal ilma, kimika, enerġija u industriji oħra.

Kompożizzjoni tal-istruttura tal-qalba
‌Valve korp‌

Il-materjal huwa l-aktar ħadid fondut, azzar fondut jew azzar li ma jissaddadx, li huwa magħżul skont ir-rekwiżiti tar-reżistenza għall-korrużjoni tal-kundizzjonijiet tax-xogħol (bħalma huma l-istainless steel huwa adattat għall-aċidu u l-midja alkali).
Il-flanġ huwa standardizzat u konness b'mod riġidu mal-pipeline bil-boltijiet biex jiżgura l-affidabbiltà tas-siġillar.
‌Butterfly Plate‌

Il-parti tal-ftuħ u l-għeluq b'forma ta 'diska għandha angolu ta' rotazzjoni ta 'ġeneralment inqas minn jew daqs 90 grad u tadotta struttura ċentrali jew eċċentrika. Il-wiċċ jista 'jkun iwweldjat bi stainless steel jew liga iebsa biex titjieb ir-reżistenza għall-ilbies.
Id-disinn simplifikat inaqqas ir-reżistenza tal-fluss. Meta jinfetaħ kompletament, id-dijametru huwa allinjat mal-pipeline biex jitnaqqas it-telf tal-pressjoni.
Sistema ta 'Sejħa ta' Żieda

‌Soft Seal‌: Magħmul minn gomma tan-nitrile, fluororubber jew PTFE, adattat għal temperatura baxxa u medja nadifa, bi prestazzjoni eċċellenti tas-siġillar.
Seal ‌hard‌: siġill tal-metall b'ħafna saffi (bħal azzar li ma jissaddadx + saff tal-metall elastiku), reżistenti għal temperatura għolja u pressjoni għolja, adattat għal kundizzjonijiet tax-xogħol taħt 425 grad.
‌ Mekkaniżmu ta 'transmissjoni‌

Iċ-zokk tal-valv u l-pjanċa tal-farfett jadottaw disinn permezz tal-virga, imqabbla ma 'reducer tal-irkaptu tad-dudu jew attwatur pnewmatiku (bħal valv tal-farfett tal-flanġ pnewmatiku) biex jinkiseb kontroll preċiż tal-ftuħ u l-għeluq.



valv tal-farfett tat-tip tal-flanġ



Vantaġġi u Żvantaġġi ta 'Valv tal-Farfett Flanġ:

• Vantaġġi

Ftuħ u Għeluq Rapidu: Miftuħa / magħluqa kompletament billi ddur 90 grad, faċli biex topera u torque baxx.

Reżistenza baxxa tal-fluss: Il-kanal tal-fluss huwa dritta meta jkun miftuħ għal kollox, u t-telf tal-pressjoni huwa biss 1/3 tal-valv tal-bieb, li huwa adattat għal xenarji ta 'fluss kbir.

Reżistenza qawwija għall-korrużjoni: Il-korp tal-valv tal-istainless steel u l-materjali tas-siġillar (bħal PTFE) jistgħu jirreżistu l-aċidu, l-alkali u l-korrużjoni tas-solvent organiku.

Spiża baxxa: L-istruttura hija sempliċi u kompatta, bi spiża ta 'manutenzjoni baxxa, speċjalment adattata għal pajpijiet b'dijametru kbir.

• Żvantaġġi

Restrizzjonijiet ta 'temperatura għolja u ta' pressjoni għolja: Materjali tas-siġillar artab (bħal gomma) huma suxxettibbli li jixjieħu f'temperaturi għoljin, u valvi ta 'siġillar iebes għandhom reżistenza kbira tal-fluss taħt DN200 minħabba restrizzjonijiet strutturali.

Riskju ta 'għorik u xedd: Il-medju jiskopri l-interlayer li jissiġilla artab b'mod pożittiv fl-istat normalment miftuħ, u l-użu fit-tul jista' jnaqqas il-prestazzjoni tas-siġillar.

Applikazzjonijiet tal-industrija u soluzzjoni ta 'problemi

• Industriji tipiċi tal-applikazzjoni

Inġinerija tal-Ilma: Provvista tal-Ilma Muniċipali u Regolament dwar in-Netwerk tad-Drenaġġ u r-Regolament tal-Fluss, Adattat għal Korpi tal-Ilma li fihom Impuritajiet.
L-Industrija tal-Enerġija u l-Kimika‌: Kontroll tal-Midja tal-Pipeline taż-Żejt u tal-Gass, Disinn Reżistenti għall-Korrużjoni jestendi l-ħajja tal-valv.
Metallurġija tal-enerġija elettrika ‌: Sistema ta 'emissjoni ta' gass taċ-ċumnija ta 'temperatura għolja, struttura ta' siġill iebes tal-metall tiżgura l-istabbiltà tas-siġillar.
Food u Farmaċewtiċi: L-istainless steel sanitarju jissodisfa l-bżonnijiet ta 'linji tal-pajpijiet nodfa.

• ‌Core soluzzjoni ta 'problemi

‌ Regolament tal-qtugħ u tal-fluss faċli: Jinkiseb kontroll preċiż permezz tar-rotazzjoni tal-pjanċa tal-farfett biex titnaqqas it-telf tal-enerġija.
Affidabilità tas-serħan ‌: Id-disinn tal-foki kompost jittieħed mar-riskju ta 'tnixxija ta' midja kumplessa (bħal partiċelli li fihom id-drenaġġ).
Is-Sigurtà tas-Sistema‌: Naqqas l-impatt tal-martell tal-ilma (bħal varjanti tad-disinn tal-għeluq bil-mod) u tipproteġi l-pompi, il-valvi u t-tagħmir tal-pipeline
