Deskrizzjoni tal-valvi tal-farfett tal-wejfer tal-ħadid fondut
Valv tal-farfett tal-wejfer tal-ħadid fondut huwa tip ta 'valv tal-farfett bil-ħadid duttili (qt 450-10 / ggg40) bħala l-materjal tal-korp tal-valv u l-konnessjoni tal-wejfer. Iċ-zokk tal-valv isuq il-pjanċa tal-farfett biex idur 90 grad biex jinkiseb ftuħ rapidu u għeluq jew regolazzjoni tal-fluss tal-midja tal-pipeline. Il-funzjonijiet ewlenin tagħha jinkludu:
Ftuħ u Għeluq Mgħaġġel: Rotazzjoni ta '90 grad tista 'tlesti azzjoni sħiħa ta' ftuħ / għeluq sħiħ, bi torque operattiv żgħir, iffrankar tax-xogħol u dawl, adattat għal xenarji ta 'ftuħ u għeluq frekwenti.
Siġillar affidabbli: Is-sedil tal-valv tal-gomma EPDM jew NBR jintuża, il-wisa 'tal-wiċċ tas-siġillar hija kbira, u s-siġillar bidirezzjonali jista' jikseb tnixxija żero, u l-livell ta 'tnixxija jilħaq il-livell ANSI VI.
Karatteristiċi strutturali u tad-disinn
Komponenti ewlenin:
Korp tal-valv: materjal tal-ħadid duttili (reżistenza għall-pressjoni 1. 0-1. 6MPa), il-konnessjoni tal-wejfer tissodisfa l-istandards GB / ANSI, il-ħxuna tissodisfa r-rekwiżiti tal-pressjoni GB26640, u l-wiċċ huwa kontra l-korrużjoni permezz ta 'proċess ta' bexx termali tat-trab.
Butterfly Plate: Magħmul minn ħadid duttili jew azzar fondut, disinn bla pin jevita l-imqabbad, u xi mudelli huma sprejjati bil-karbur tat-tungstenu fuq il-wiċċ biex itejbu r-reżistenza għall-ilbies.
Sistema ta 'siġillar:
Sedil tal-valv tat-tarf kollu : Is-sedil tal-valv tal-gomma EPDM fih 50% tal-gomma, il-wisa 'tal-wiċċ tas-siġillar hija usa', iż-żona ta 'kuntatt mal-flanġ tal-pipeline hija kbira, u l-istabbiltà tas-siġillar fit-tul hija għolja.
Stem Seal: zokk tal-valv tal-istainless steel (304/316) bl-ippakkjar PTFE u O-ring biex tevita tnixxija medja.
Modalità tas-sewqan:
Basic Configuration: Immaniġġja jew Drive Turbine, Torque Operattiv Żgħir u Appoġġ Aġġustament Quick Manwal.
Konfigurazzjoni extended: Jista 'jkun adattat għal attwaturi pnewmatiċi (bħal serje D671J) jew attwaturi elettriċi biex jinkisbu kontroll tal-awtomazzjoni mill-bogħod.
Speċifikazzjoni tal-valvi tal-farfett tal-wejfer tal-ħadid fondut
|
Isem tal-prodott
|
Valvi tal-farfett tal-wejfer tal-ħadid fondut |
|
Daqs
|
Dn 50- DN300
|
|
Korp
|
Azzar tal-karbonju
|
|
Pressjoni
|
PN10 / 16
|
|
Temp
|
-20 ~ 120 grad
|
|
Mezz adattat
|
Ilma, likwidu newtrali, eċċ.
|
|
Applikazzjoni
|
Kostruzzjoni muniċipali, proġett ta 'konservazzjoni tal-ilma, enerġija elettrika, provvista ta' ilma u drenaġġ, trattament tal-ilma, eċċ.
|
|
Qawwa
|
Immaniġġja, kaxxa tat-turbina, attwatur pnewmatiku, attwatur ekettriku
|
|
Disinn
|
GB / T12238
|
|
Wiċċ imb wiċċ
|
GB / T12221
|
|
Flanġ ta 'fuq
|
ISO 5211
|
|
Test tal-pressjoni
|
GB / T 13927
|
|
Port
|
Tianjingang, Shanghaigang, jew jinnegozja, eċċ.
|
|
Trasport
|
Bl-arja, baħar, espress, art, eċċ.
|

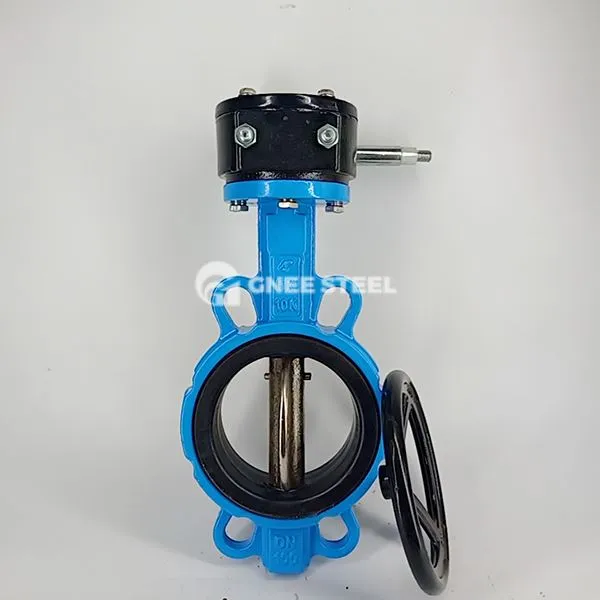

Valvi tal-farfett tal-wejfer tal-ħadid fondut
Rakkomandazzjonijiet tal-Għażla
Tip tal-Midja:
Midja korrużiva: Agħżel valv tal-farfett miksija bil-gomma (bħal d671j -10 q), u s-sedil tal-valv juża PTFE jew Fluororubber biex isaħħaħ ir-reżistenza għall-korrużjoni.
Steam b'temperatura għolja: Il-materjal tal-ġisem tal-valv huwa aġġornat għall-azzar mitfugħ (WCB), u l-materjal tas-siġillar huwa sostitwit bil-gomma reżistenti għas-sħana (limitu tat-temperatura ta 'fuq ta' 150 grad).
Livell ta 'Pressjoni:
Xenarju ta 'pressjoni baxxa (inqas minn jew daqs 1.6MPa): korp standard tal-valv tal-ħadid duttili jista' jissodisfa r-rekwiżiti.
Xenarju ta 'pressjoni għolja (＞ 1.6MPa): Huwa rrakkomandat li tuża korp tal-valv tal-azzar fondut (bħal serje Q41F) jew disinn tal-flanġ imxerred
