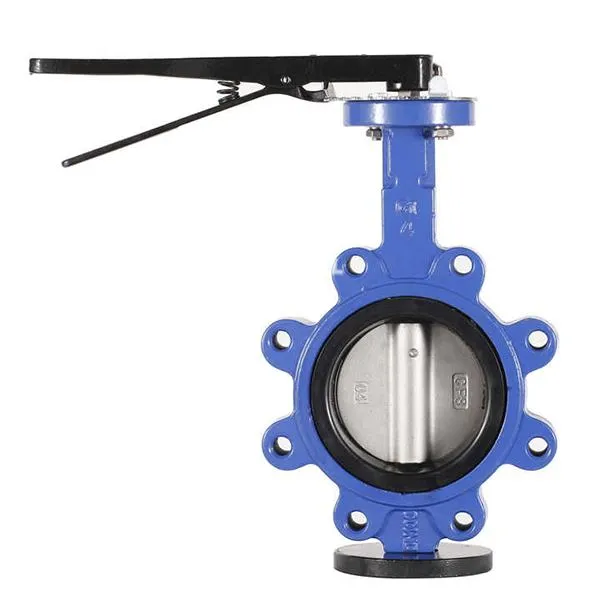

Valv tal-farfett API 609

L-API 609 huwa standard internazzjonali għal valvi tal-farfett doppju flanged, lug u wejfer, żviluppat mill-American Petroleum Institute (API). L-aħħar verżjoni hija t-8 edizzjoni (API 609-2016) fl-2016. L-ispeċifikazzjonijiet ewlenin tagħha jinkludu:

Tul strutturali: jistipula b'mod strett id-dimensjonijiet wiċċ imb wiċċ (distanza tat-tarf tal-flanġ) ta 'valvi tal-farfett biex tiżgura l-kompatibilità mal-linji tal-pajpijiet;

Formola ta 'Konnessjoni: Ikopri tliet tipi ta' flanġ doppju, lug u wejfer biex jissodisfa r-rekwiżiti ta 'installazzjoni differenti;

Rekwiżiti tal-Materjal: Azzar tal-Karbonju WCB, 316L Stainless Steel u Aluminum Bronze (C95800) huma komunement użati għal korpi tal-valv, u Siġill artab PTFE jew siġill iebes tal-metall huma fakultattivi għal sedili tal-valv.

Struttura ewlenija u parametri tekniċi
‌Saing u prestazzjoni tar-reżistenza għall-pressjoni ‌:
‌Leakage Livell‌: Taħt kundizzjonijiet normali tax-xogħol, hija tikkonforma mal-livell ANSI VI (tnixxija viżibbli żero), u l-istandard tat-test bi pressjoni għolja jirreferi għall-API 598;
‌Pressure Range‌: Klassi 15 0 lb (1.6MPa) għall-klassi 600lb (10.0MPa), u xi mudelli jappoġġjaw pressjoni għolja 42MPA.
‌ Karatteristiċi operattivi‌:
‌Drive Mode‌: Attwatur manwali, pnewmatiku jew elettriku, li jappoġġja ftuħ u għeluq veloċi (inqas minn jew daqs 0. 05 sekondi) u disinn ta 'prova ta' splużjoni (ex d iIb T4);
Adattament tat-temperatura ‌: Is-sedil tal-valv tas-siġillar artab huwa adattat għal -29 grad ~ 200 grad, u s-siġillar iebes jista 'jiġi estiż għal 550 grad (bħalma huma l-kisi tal-liga stellita).



Valv tal-farfett API 609



Applikazzjonijiet
‌Petroleum u l-industrija kimika‌:
Qtugħ korrużiv tal-midja fil-pajpijiet u r-raffineriji tal-gass naturali li fihom il-kubrit, adattati għall-korp tal-valv 316L + kombinazzjoni ta 'siġill iebes;
Sistema ta 'ġarr ta' trab (bħal materjali tal-batterija tal-litju), bl-użu ta 'struttura tat-tip lug (tip ta' lug) biex tevita deposizzjoni medja.
‌Enerġija u industrija‌:
Sistema ta 'trattament tal-ilma baħar, bronż tal-aluminju (C95800) valv reżistenti għall-korrużjoni tal-ilma baħar;
Ħażna ta 'enerġija tal-melħ imdewweb valv ta' temperatura għolja, disinn ta 'siġill iebes jiflaħ 450 grad ~ 550 grad ta' kundizzjonijiet tax-xogħol.
