Deskrizzjoni tal-valvi tal-farfett doppju offset
Valv tal-farfett offset doppju huwa valv tal-farfett ta 'prestazzjoni għolja li jottimizza l-prestazzjoni tas-siġillar permezz ta' disinn eċċentriku doppju. Il-karatteristika strutturali tagħha hija li l-assi staminali tal-valv jiddevja miċ-ċentru tal-pjanċa tal-farfett u ċ-ċentru tal-korp tal-valv fl-istess ħin. Huwa adattat għall-kontroll tal-fluwidu taħt pressjoni medja u għolja, ftuħ u għeluq frekwenti u kundizzjonijiet tax-xogħol severi.
1. Disinn strutturali
Tqassim eċċentriku doppju:
L-ewwel eċċentriċità: L-assi taz-zokk tal-valv jiddevja miċ-ċentru tal-pjanċa tal-farfett biex tnaqqas iż-żona ta 'kuntatt bejn il-pjanċa tal-farfett u s-sedil tal-valv.
It-tieni eċċentriċità: L-assi staminali tal-valv jiddevja miċ-ċentru tal-kanal tal-ġisem tal-valv biex jifforma effett CAM u jnaqqas ir-reżistenza għall-ftuħ u l-għeluq.
Komponenti ewlenin:
Pjanċa tal-farfett: struttura f'forma ta 'diska, trattament ta' ebusija tal-wiċċ (bħal ma taqta 'l-istainless steel jew iċ-ċeramika tal-bexx) biex ittejjeb ir-reżistenza għall-ilbies.
Sedil tal-valv: siġill artab (PTFE / EPDM) jew siġill iebes tal-metall (liga stellita), li jappoġġja tnixxija żero b'żewġ direzzjonijiet.
Mekkaniżmu ta 'zokk u drive tal-valv: disinn kontra l-moviment, adattat għal operazzjoni manwali, pnewmatika jew elettrika, f'konformità mal-istandard ISO 5211.
Speċifikazzjoni tal-valvi tal-farfett doppju offset
|
oġġett |
valv |
|
Applikazzjoni |
Użu Industrijali, Użu Industrijali tal-Ilma, Użu tad-Dar |
|
Daqs tal-port |
Dn 10- dn2000 |
|
Garanzija |
24 xahar |
|
Post tal-oriġini |
Iċ-Ċina |
|
Henan |
|
|
Qawwa |
Pnewmatiku, elettriku, manwali, idrawliku |
|
Temperatura tal-midja |
Temperatura għolja, temperatura baxxa, temperatura medja, temperatura normali |
|
Isem tad-ditta |
Gnee |
|
Struttura |
Farfett |
|
Midja |
Gass, ilma, żejt, aċidu |
|
Appoġġ apposta |
OEM, ODM, OBM |
|
Materjal tad-diska |
Azzar tal-karbonju, azzar li ma jissaddadx, chrome molibdenum s |
|
Materjal tas-sedil |
NBR / EPDM / PTFE / VITON / Silikon eċċ |
|
Kisi |
Personalizzat |
|
Tmiem l-istandard |
PN6 / 10/16 / 25/21 / 150LB / JIS5K / 10K / AS2129 Tabella D / E / F. |
|
Materjal tal-ġisem |
Azzar tal-karbonju, azzar li ma jissaddadx, chrome molybdeum st |
|
Materjal staminali |
2CR13, 1CR13, Stainless Steel, Chrome Molibdenu S |
|
Kulur |
Personalizzat fuq talba |
|
Siġill tal-pressjoni tat-test |
0. 66Mpa -4. 4MPa, 1.1MPA, 1.76MPA, 2.2MPA |
|
Pressjoni tat-test tal-qoxra |
{{{0}}. 9MPa -6. 0 mpa, 2.4Mpa, 3.0MPA |
|
Pakkett tat-Trasport |
Każ tal-injam |

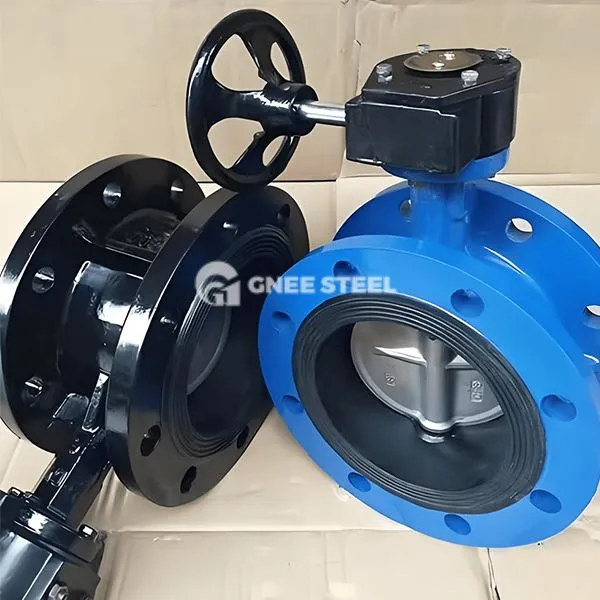

Valvi tal-farfett li joffru doppju
Vantaġġi
- Torque operattiv Low: Id-disinn eċċentriku doppju jnaqqas it-torque tal-ftuħ u l-għeluq b'40% ~ 60%, li huwa adattat għal xenarji ta 'tħaddim frekwenti.
- Ħajja twila: Ir-rata ta 'xedd tal-wiċċ tas-siġillar hija 70% inqas minn dik tal-valv tal-farfett ċentrali, u l-ħajja tas-servizz tista' tilħaq aktar minn 10 snin.
- Adattabilità ta 'pressjoni għolja: Jista' jiflaħ pressjoni massima tal-klassi 300 (madwar 50 bar), u l-verżjoni tas-siġill iebsa tista 'tiflaħ għal temperatura ta' 232 grad.
- Ekonomiku: Il-kumplessità strutturali hija inqas minn dik tal-valv tal-farfett bi tliet ententriċi, bi spiża baxxa tal-manifattura u manutenzjoni konvenjenti.
Applikazzjonijiet
- Inġinerija Muniċipali: Regolament dwar il-fluss ta 'dijametru kbir (DN50 ~ DN2400) ta' sistemi ta 'provvista ta' ilma u drenaġġ u netwerks termali.
- Industrija petrokimika: Qtugħ u regolazzjoni ta 'prodotti taż-żejt u mezzi korrużivi f'unitajiet ta' raffinar.
- Qawwa u HVAC: Rekwiżiti tal-valv għal sistemi ta 'ilma li jkessaħ u pajpijiet tal-fwar (temperatura inqas minn jew daqs 232 grad).
- Kundizzjonijiet tax-Xogħol Speċjali: Xenarji li fihom midja granulari, ambjenti bil-vakwu, u xeni li jeħtieġu disinn ta 'protezzjoni min-nar.
