Deskrizzjoni tal-valv tal-farfett tat-trab

Valv tal-farfett tat-trab huwa valv użat apposta fit-trab u s-sistema tal-ġarr tal-materjal granulari. Jirrealizza l-kontroll tal-ftuħ u l-għeluq tal-pipeline billi jdur il-pjanċa tal-valv. Għandu l-karatteristiċi ta 'siġillar tajjeb, reżistenza għall-ilbies, u ħafif. Huwa użat ħafna fis-silos, il-ġarr pnewmatiku, l-industrija kimika, u l-ipproċessar tal-ikel.

Parametri ewlenin u karatteristiċi strutturali
Disinn Bażiku:

Materjal tal-Korp tal-Valv: Liga tal-aluminju fondut (ħafif) jew 304 / 316L Stainless steel (reżistenti għall-korrużjoni), il-pjanċa tal-valv li jdur tadotta materjali reżistenti għall-użu tal-polimeri (bħal NBR, PTFE).
Forma ta 'siġillar: Siġill artab (materjal tal-gomma jew polimeru), adattat għar-rekwiżiti ta' prevenzjoni ta 'tnixxija ta' partiċelli ta 'trab.
‌ Modalità tas-sewqan: manwali, pnewmatiku (attwatur CP101 / CP126) jew elettriku, li jappoġġja ftuħ u għeluq veloċi.

Speċifikazzjoni tal-valv tal-farfett tat-trab

Oġġetti Parametru	Fosd -05	Fosd -10	Fosd -16	Fosd -30	Fosd -60	Fosd -125	Fosd -250	Fosd -400
Torque tal-ħruġ	50nm	100nm	160nm	300nm	600nm	1250nm	2500nm	4000nm
Ħin tal-ivvjaġġar klassifikat	20S	15S/30S			30S/60S	100S	100S	100S
Angolu ta 'rotazzjoni	0 grad -90 grad	0 grad -90 grad	0 grad -90 grad	0 grad -90 grad	0 grad -90 grad	0 grad -90 grad	0 grad -90 grad	0 grad -90 grad
Kurrent tax-xogħol	0.25A	0.48A	0.68A	0.8A	1.2A	2A	2A	2.7A
Qawwa tal-bidu	0.25A	0.48A	0.72A	0.86A	1.38A	2.3A	2.3A	3A
Qawwa tal-mutur	10W/F	25W/F	30W/F	40W/F	90W/F	100W/F	120W/F	140W/F
Piż	3kg	5kg	5.5kg	8kg	8.5kg	15kg	15.5kg	16kg
Qawwa	AV220V, AC24V, AC110V, AV220, AC380, DC24V (Agħżel Għażliet)
Reżistenza għall-insulazzjoni	100M / 500VDC
Pressjoni	1500 Vac, minuta
Protezzjoni ta 'l-inbreaking	IP65 / IP67
Angolu ta 'installazzjoni	360 grad kwalunkwe angolu
Interperazzjoni elettrika	CNCO G1 / 2, port tal-konnessjoni tal-korda tal-qawwa, port tal-konnessjoni tal-wajer tas-sinjal wieħed
Umdità ambjentali	-30 grad sa +60 grad

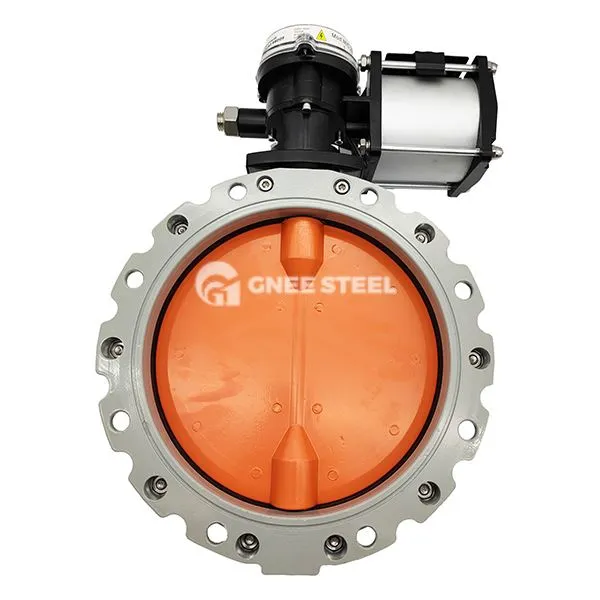

Valv tal-farfett tat-trab

Applikazzjonijiet

Immaniġġjar tal-Materjal tat-Trab:
Ħatt fil-qiegħ ta 'silos u bins, billi tuża l-gravità biex tinterċetta materjali.

Kamin tal-iżbokk tal-conveyor jew pipeline tal-ġarr pnewmatiku biex jipprevjeni l-fluss tal-materjal.

Qasam industrijali:

Sistema ta 'taħlit tas-siment u trab kimiku, reżistenti għall-midja li joborxu.

Kundizzjonijiet tax-xogħol ta 'grad ta' l-ikel (bħal trab tal-ħalib u lamtu) jużaw korp tal-valv tal-istainless steel sanitarju u konnessjoni ta 'malajr.

Speċifikazzjonijiet ta 'għażla u installazzjoni

Punti tal-Għażla:
Meta jkun fih midja tal-partikuli li joborxu ħafna, is-sedil tal-valv inklinat + l-istruttura tal-pjanċa tal-valv polimeru huwa preferut biex inaqqas il-ġamm u l-ilbies.

Is-sistema ta 'ġarr pnewmatiku teħtieġ li tkun imqabbla ma' attwatur pnewmatiku (pressjoni {{0}}. 4 ~ ~ 0.6 MPa) biex tiżgura rispons rapidu.
‌
Rekwiżiti ta 'installazzjoni:
Installazzjoni orizzontali teħtieġ li l-assi tar-rotazzjoni tal-pjanċa tal-valv ikun perpendikulari għad-direzzjoni tal-gravità biex tevita l-akkumulazzjoni tal-materjal u l-falliment tas-siġill.

Konnessjoni tal-flanġ tuża gaskits tal-feriti spirali tal-metall jew pads tas-silikon ta 'grad ta' ikel biex tissodisfa r-rekwiżiti tas-siġillar ta 'mezzi differenti.
