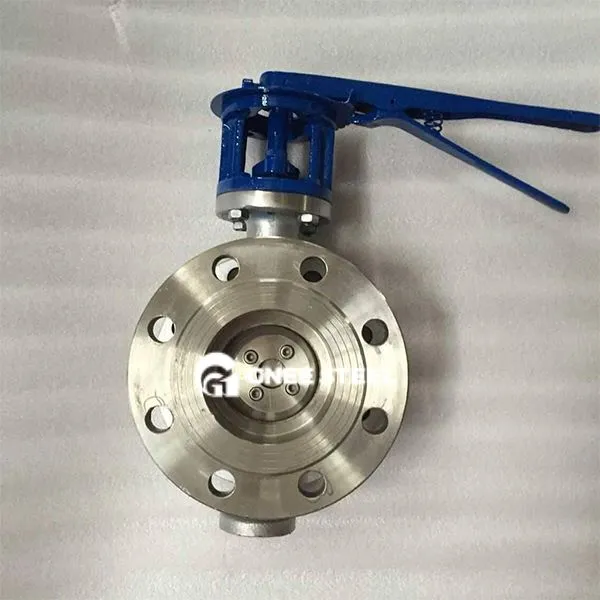

Valv tal-farfett manwali

Valv manwali tal-farfett huwa valv li jikkontrolla l-fluss ta 'fluwidu billi jdur manwalment il-pjanċa tal-farfett. Il-komponenti ewlenin tagħha jinkludu korp tal-valv, pjanċa tal-farfett, zokk tal-valv u siġilli, li huma adattati għall-ilma, gass, fwar u xenarji ta 'kontroll tal-midja tat-trab.

‌Valve tal-ġisem u l-pjanċa tal-farfett: ‌valve Materjal tal-Korp: Prinċipalment ħadid fondut, azzar tal-karbonju, azzar li ma jissaddadx (3 0 4 / 316l), bi klassifikazzjoni tal-pressjoni ta 'PN1. {0 ~ pn1.6 (1. 0} ~ 1.6MPA); ‌Butterfly Plate Design: Il-pjanċa tal-farfett b'forma ta 'diska ddur 0 grad ~ 90 grad madwar l-assi, u r-reżistenza tal-fluss hija żgħira meta tkun miftuħa għal kollox (waqgħa tal-pressjoni inqas minn jew daqs 0.05), li hija adattata għal regolazzjoni kbira tal-fluss. Forma ‌Seal: ‌ Siġill (bħal EPDM, PTFE): il-livell ta 'tnixxija jilħaq il-klassi VI ANSI, temperatura applikabbli -20 grad ~ 150 grad; ‌ Siġill (overlay tal-liga iebsa): reżistenza għat-temperatura inqas minn jew daqs 550 grad, adattat għal partiċelli li fihom medju jew temperatura għolja.

Klassifikazzjoni u Kumpilazzjoni tal-Mudell

Klassifikazzjoni tal-konnessjoni:

Tip ta 'wejfer (bħal D71x): imqabbad bejn flanġijiet tal-pajpijiet permezz ta' boltijiet ta 'stud, struttura kompatta;

Tip tal-flanġ (bħal D341x): flanġijiet fiż-żewġt itruf, adattati għal pajpijiet DN50 ~ DN2600.

Analiżi tal-mudell (tieħu d343h -16 C bħala eżempju):

D: kategorija tal-valv tal-farfett;

3: drive tal-irkaptu tad-dudu;

4: konnessjoni tal-flanġ;

3: struttura bi tliet ekkentriċi;

H: Siġill tal-Azzar tal-Liga;

16: pressjoni nominali 1.6MPa;

C: Korp tal-valv tal-azzar fondut.



Valv tal-farfett manwali tal-gnee



Applikazzjonijiet
