Il-valvi tal-plagg ibbilanċjati bil-pressjoni għandhom kon tal-plagg li huwa mmuntat rasu 'l isfel. Hemm valv ta 'kontroll fuq il-parti ta' fuq tal-kon tal-plagg. Meta l-valv jingħalaq, minħabba d-differenza fl-erja tas-sezzjoni trasversali bejn in-naħa ta 'fuq u t'isfel tal-kon tal-plagg, iż-żejt tas-siġillar bi pressjoni għolja injettat jikkawża li l-korp tal-plagg ikun soġġett għal forza ta' rfigħ 'il fuq, sabiex il-wiċċ tas-siġillar ta' il-korp tal-plagg u l-valv jistgħu jiġu ssiġillati aħjar.
|
Tip |
Ipplaggja Valv |
|
Daqs |
8''-36'' |
|
Pressjoni tad-Disinn |
300LB |
|
Kostruzzjoni |
Tip Lubrikat, Tip Invertit, Tip Ibbilanċjat Pressjoni, Metall Bilqiegħda |
|
Tip ta' Konnessjoni |
Konnessjoni flanged |
|
Operazzjoni |
Irkaptu Imħaddem |
|
Kodiċi tad-Disinn |
API 599 |
|
Wiċċ imb wiċċ |
ASME B16.10 |
|
Tmiem il-Konnessjoni |
ASME B16.5 |
|
Pressjoni & Temp |
ASME B16.34 |
|
Test u Spezzjoni |
API 598 |
|
Materjal tal-Korp |
WCC |
|
Firxa tat-Temperatura |
-29 grad ~+425 grad |
|
Applikazzjoni |
Ilma, Żejt, Gass |
Speċifikazzjoni Teknika
| LE. | Isem il-Parti | Materjal |
| 1 . | Bolt . | ASTM A193-B7, A320-B8, A193-B8M |
| 2 | Ġewż | ASTM A194-2H, A194-8, A194-8M |
| 3 | Qoxra | ASTM A216-WCB ASTM A{217-WC1, WC6, WC9, C5 ASTM A351-CF8, CF8M, CF3, CF3M |
| 4 | Siegla | Grafit flessibbli + azzar li ma jissaddadx, PTFE |
| 5 | Ipplaggja | ASTM A216 WCB+N, ASTM A351-CF8, CF8M, CF3, CF3M |
| 6 | Korp | ASTM A216-WCB, ASTM A217-WC1, WC6, WC9, C5, ASTM A351-CF8, CF8M, CF3, CF3M |
| 7 | Zokk | ASTM A182-Gr.F6a, ASTM A182-F22, ASTM A182-F304, F316, F321, F304L, F316L |
| 8 | "O"ring | Gomma tal-butil NBR |
| 9 | Ippakkjar | Grafit flessibbli, PTFE |
| 10 | Glandola | ASTM A216-WCB, ASTM A217-WC1, WC6, WC9, C5, ASTM A351-CF8, CF8M, CF3, CF3M |
| 11 | Wrench | ASTM A47-32510, A216 WCB |
Karatteristiċi tal-valvi tal-plagg bbilanċjati bil-pressjoni
1. Struttura raġonevoli, siġillar affidabbli, prestazzjoni eċċellenti u dehra sabiħa.
2. Għandha struttura ta 'bilanċ flip-chip biex tikseb bilanċ tal-pressjoni u tħaddim faċli ta' swiċċ.
3. 3. Hemm kanal taż-żejt bejn il-korp tal-valv u l-wiċċ tas-siġillar, li jista 'jimtela bil-grass tas-siġillar biex itejjeb il-prestazzjoni tas-siġillar.
4. 4. Materjali komponenti u daqsijiet tal-flanġ jistgħu jintgħażlu skont il-kundizzjonijiet tax-xogħol attwali u r-rekwiżiti tal-utent biex jissodisfaw diversi rekwiżiti ta 'inġinerija.
4. Il-materjali tal-parti u d-daqsijiet tal-flanġ jistgħu jintgħażlu skont il-kundizzjonijiet operattivi attwali u r-rekwiżiti tal-utent biex jissodisfaw diversi rekwiżiti tal-inġinerija.

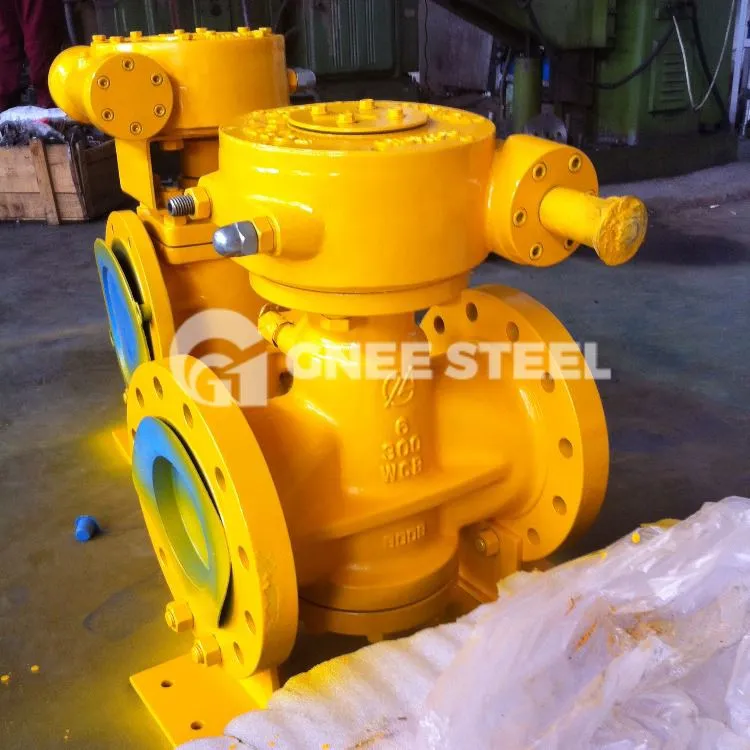

Bilanċ tal-Pressjoni Double Plug Valve
