Il-valv tal-plagg huwa valv tal-plagg ibbilanċjat bil-pressjoni li jipprovdi funzjonalità ta '"għeluq issikkat" lis-suq globali taż-żejt u l-gass. Il-valvi tal-plagg huma disponibbli f'daqsijiet minn 0.5 sa 36 pulzier b'varjetà ta 'konnessjonijiet tat-tarf u klassifikazzjonijiet tal-pressjoni minn ANSI 125 sa 2500 u API 6A (sa 5000).
Daqs tal-port:1/2"~24" (DN15~DN600)
Pressjoni:CL150-CL2500
Medju:Ilma, fwar, żejt, gass, eċċ.
Temperatura:-29 grad sa +180 grad ,-40 grad -450 grad
Materjal tal-ġisem:WCB, LCB, LCC, CF8, CF8M, CF3, CF3M jew materjal ieħor
Speċifikazzjonijiet tal-valv tal-plagg bil-qiegħda tal-metall.
| Disinn u manifattura | API 599% 2c API 6D |
| Daqs nominali | NPS 1/2" ~ 24" |
| Klassifikazzjoni tal-Pressjoni | Klassi 150LB ~ 1500LB |
| Tmiem il-konnessjoni | Flanġ (RF, FF, RTJ), iwweldjat mill-butt (BW), iwweldjat b'sokit (SW) |
| Klassifikazzjoni tal-pressjoni-temperatura | ASME B16.34 |
| Dimensjonijiet wiċċ imb wiċċ | ASME B16.10 |
| Dimensjoni tal-ħanek | ASME B16.5 |
| Iwweldjar tal-butt | ASME B16.25 |

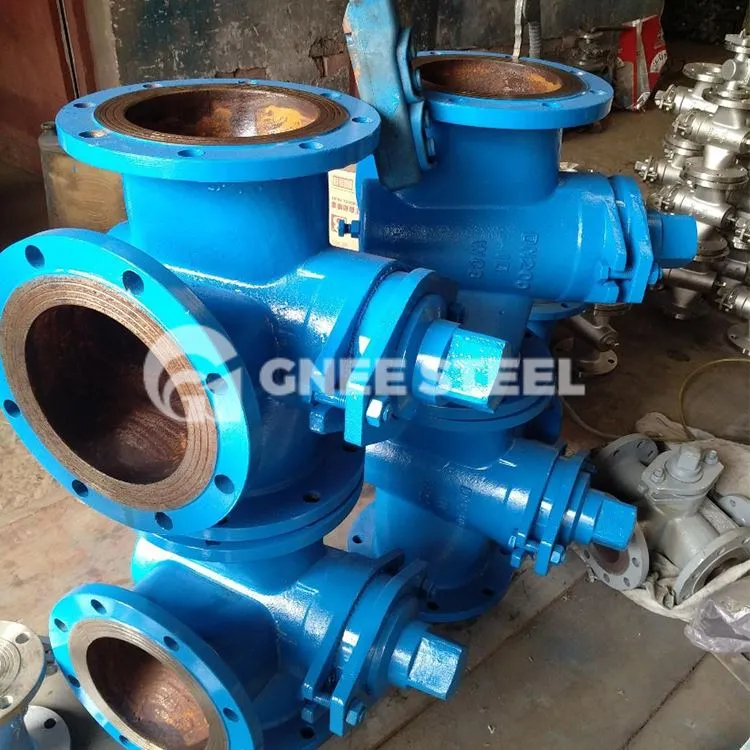

Valv tal-plagg lubrikat bil-qiegħda tal-metall Materjal tal-partijiet prinċipali
| LE | Isem tal-Parti | Materjal |
| 1 | Korp | ASTM A216-WCB A 217-WC1,WC6,WC9,C5, ASTM A351-CF8,CF8M,CF3,CF3M |
| 2 | Ipplaggja | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A 217-WC1,WC6,WC9,C5, ASTM A351-CF8,CF8M,CF3,CF3M |
| 3 | Siegla | Grafit flessibbli + azzar li ma jissaddadx |
| 4 | Qoxra | ASTM A216-WCB A 217-WC1,WC6,WC9,C5, ASTM A351-CF8,CF8M,CF3,CF3M |
| 5 | Bolt | ASTM A193-B7,A193-B8,A193-B8M |
| 6 | Ġewż | ASTM A194-2H,A194-8,A194-8M |
| 7 | Ippakkjar | Grafit flessibbli+304 |
| 8 | Glandola | ASTM A216-WCB A 217-WC1,WC6,WC9,C5, ASTM A351-CF8,CF8M,CF3,CF3M |
| 9 | Wrench | ASTM A216-WCB, ASTM A351-CF8,CF8M,CF3,CF3M |
| 10 | Ġewż tal-madmad | ZQA 19-4 |
| 11 | Rota tal-idejn | ASTM A536 Gr.60-40-18 ,ASTM A216-WCB |
- Vantaġġi tal-valv tal-plagg:
(1) Jista 'jinxtegħel u jintfew billi ddawwar 90 grad, li jinfetaħ u jagħlaq malajr u faċli biex topera.
(2) Jista 'jiċċirkola fiż-żewġ direzzjonijiet, għandu inqas partijiet, huwa ħafif u għandu reżistenza żgħira għall-fluss.
(3) Il-valvi tal-plagg huma adattati għal strutturi b'ħafna kanali. Valv wieħed jista 'jkollu żewġ, tlieta jew saħansitra aktar kanali tal-fluss tal-valv, li jistgħu jissimplifikaw id-disinn tas-sistema tal-pipeline.
(4) Adattat għal midja b'temperatura aktar baxxa u viskożità ogħla.
- Żvantaġġi tal-valv tal-plagg:
(1) Iż-żona tas-siġillar hija kbira, il-frizzjoni hija kbira, il-ftuħ u l-għeluq huwa impenjattiv, u t-torque operattiv huwa kbir.
(2) Minħabba limitazzjonijiet strutturali, mhuwiex adattat għal pajpijiet ta 'temperatura għolja u pressjoni għolja. It-temperatura operattiva ġenerali mhijiex akbar minn 300 grad.
(3) Jekk jintuża sedil tal-valv issiġillat artab, għandu jkun iddisinjat bi struttura reżistenti għan-nar u anti-statika.
Ipplaggja Valv Fornitur-GNEE
