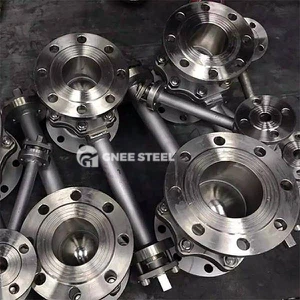

Valv tal-ballun immuntat fuq Trunnion huwa valv tal-ballun fiss iddisinjat apposta, li l-qalba tagħha hija li l-ballun huwa ffissat b'mod riġidu fil-korp tal-valv permezz ta 'trunnions ta' fuq u t'isfel (xaftijiet ta 'appoġġ). Is-segwenti hija deskrizzjoni dettaljata tal-karatteristiċi ewlenin u l-prinċipji tax-xogħol tagħha:
- Karatteristiċi strutturali ewlenin
1.Trunnion Disinn Fiss
Il-ballun huwa konness mal-korp tal-valv permezz ta 'żewġ trunnions riġidi, sabiex il-ballun ma jiċċaqlaqx taħt pressjoni tal-fluwidu u jdur biss madwar l-assi tat-trunnion.
2. Mekkaniżmu tas-siġillar tas-sedil tal-valv
Sedil tal-valv mgħobbi spring : Is-sedil tal-valv u l-ballun huma mwaħħlin sewwa mill-preload tar-rebbiegħa biex jiżguraw is-siġillar inizjali.
Pressure Assistit Sealling: Il-pressjoni medja timbotta s-sedil tal-valv kontra l-ballun. Aktar ma tkun għolja l-pressjoni, iktar ikun qawwi l-effett tas-siġillar (kapaċità ta 'siġillar bidirezzjonali).
- Differenzi minn valvi tal-ballun f'wiċċ l-ilma tradizzjonali
| Features | Valv tal-Ball Trunnion | Valv tal-ballun f'wiċċ l-ilma |
|---|---|---|
| Metodu ta 'ffissar ta' l-isfera | Iffissar riġidu tat-trunnion | Konnessjoni STEM biss, il-ballun jista 'jżomm f'wiċċ l-ilma |
| Opera t-torque | Baxx (aktar stabbli bi pressjoni għolja) | It-torque jiżdied b'mod drammatiku bi pressjoni għolja |
| Kundizzjonijiet tax-xogħol applikabbli | Pressjoni għolja, dijametru kbir, temperatura għolja | Pressjoni baxxa, dijametru żgħir |
- Prinċipju tax-xogħol
Open / Azzjoni mill-qrib:
Iċ-zokk tal-valv li jdur isuq il-ballun biex idur 90 grad, sabiex it-toqba tal-ballun tkun allinjata mal-pipeline (kompletament miftuħa) jew vertikali (kompletament magħluqa).
Proċess ta 'ssiġillar:
Meta tkun magħluqa, ir-rebbiegħa ta 'tagħbija minn qabel + pressjoni medja taħdem flimkien biex tinkiseb siġillar ta' tnixxija żero.
Struttura speċjali kontra l-flyout tipprevjeni li l-valv iz-zokk jew il-ballun jinqala 'taħt pressjoni għolja (disinn ta' sigurtà).
- Vantaġġi ewlenin
Tolleranza tal-pressjoni għolja: L-istruttura tat-trunnion tferrex il-pressjoni tal-fluwidu u tevita xedd eċċessiv tas-sedil tal-valv.
Low Torque Operating: Adattat għal valvi ta 'dijametru kbir (bħal akbar minn jew daqs 8 pulzieri użati b'mod komuni fil-linji tal-pajpijiet taż-żejt).
Adattabilità medium: Jista 'jimmaniġġa midja ta' viskożità għolja li fih partiċelli (bħal demel likwidu, żejt).
- Żoni tipiċi ta 'applikazzjoni
L-industrija tal-Enererġija: Cutoff ta 'pressjoni għolja tal-pajpijiet taż-żejt / tal-gass.
Heavy Industry: Unità ta 'Reazzjoni Kimika, Kontroll tal-Fluwidu Metallurġiku ta' Temperatura Għolja.
Harsh Condition Condition: Kontroll tal-midja korrużiv fit-trattament tal-ilma, minjieri, u t-tfassil tal-karta.
