Deskrizzjoni tal-Valv tal-Boiler Globe
Boiler Globe Valve huwa valv ta 'għeluq iddisinjat għas-sistemi tal-bojler. Jirrealizza l-kontroll tal-ftuħ u l-għeluq, ir-regolazzjoni tal-fluss u l-istabbiltà tal-pressjoni tal-medju (ilma, fwar, eċċ.) Permezz tas-siġillar sfurzat tad-diska tal-valv.
Il-funzjonijiet ewlenin tagħha jinkludu:
Full miftuħ \/ sħiħ mill-qrib Shutoff: Id-diska tal-valv tas-siġillar sfurzat tikkuntattja s-sedil tal-valv biex tikseb imblukkar medju komplet;
Aġġustament fin-nofs: Il-ftuħ tad-diska tal-valv huwa aġġustat billi jerfa 'z-zokk tal-valv biex jikkontrolla l-fluss medju u l-pressjoni;
PREVENT BACKFLOW Biex tiżgura s-sigurtà: Id-disinn tal-fluss direzzjonali jevita falliment tas-sistema kkawżat minn fluss ta 'wara medju.
Karatteristiċi strutturali tal-qalba
Flow Direzzjoni Ottimizzazzjoni tad-Disinn
L-aktar jadottaw id-direzzjoni tal-fluss "baxx u għoli" (struttura pożittiva), il-medju jiċċirkola mill-qiegħ tad-diska tal-valv, u s-siġillar huwa msaħħaħ bil-pressjoni medja meta jingħalaq, u jnaqqas it-torque operattiv.
Struttura ta 'siġillar reżistenti għall-erożjoni
Il-wiċċ tas-siġillar tas-sedil tal-valve: Il-wiċċ tas-siġillar koniku huwa wweldjat bi stellite, li huwa reżistenti għal temperatura għolja (inqas minn jew daqs 570 grad) u erożjoni medja granulari, u l-ħajja tas-servizz hija estiża b'aktar minn 3 darbiet;
Valv Disc Guide Design: L-istruttura tad-diska tal-valv tal-koni tal-ballun tal-valv tat-tip Y tiggwida l-fluss tal-medju u tnaqqas l-użu tal-wiċċ tas-siġillar permezz tad-deposizzjoni tal-impurità.
Korp tal-valv ta 'saħħa għolja
L-azzar tal-liga (bħal ASTM A217 WC9) jintuża għal kundizzjonijiet ta 'temperatura għolja u ta' pressjoni għolja (bħal PN140 \/ 570 grad), u l-azzar tal-karbonju (bħal WCB) jintuża għal kundizzjonijiet ordinarji.
Speċifikazzjoni tal-valv tal-bojler globu
| Partijiet | Materjali komuni | Speċifikazzjonijiet ttipiċi |
|---|---|---|
| Korp tal-valv | WCB Carbon Steel, WC9 Alloy Steel | Dijametru nominali: dn 10- dn300 |
| Wiċċ tas-siġillar | Liga stellita (cocrw) overlay | Pressjoni nominali: pn 16- pn420 |
| Iz-zokk tal-valve | 38crmoala azzar nitriding | Temperatura applikabbli: -40 grad ~ +570 grad |
| Metodu ta 'konnessjoni | Flanġ (RF \/ RTJ), Welding Butt (BW) | Modalità tas-sewqan: manwali \/ elettrika |

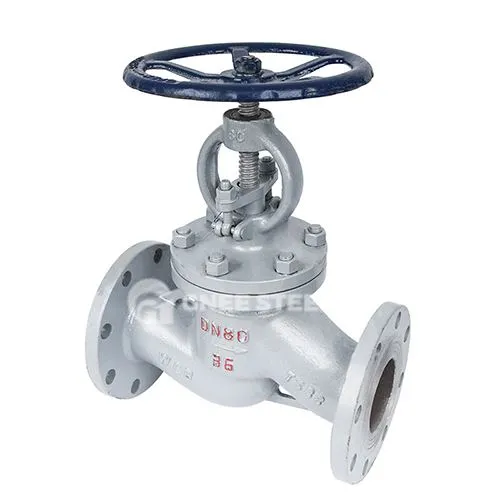

Valv tal-globu tal-bojler
Vantaġġi tal-valvi tal-globu tal-bojler
Disinn tad-Disinn tas-Siġill Double
L-istruttura tas-siġill kompost tal-minfaħ + tal-ippakkjar, anke jekk il-minfaħ ifalli, l-ippakkjar xorta jista 'jipprevjeni li l-mezz jnixxi, jissodisfa l-istandards tas-siġillar tal-grad nukleari tal-enerġija.
Il-wiċċ tas-siġillar huwa wweldjat bi stellite, li huwa reżistenti għal temperatura għolja (inqas minn jew daqs 570 grad) u erożjoni tal-partikuli, u l-ħajja tas-servizz hija estiża b'aktar minn 3 darbiet.
Pressjoni u reżistenza għat-temperatura
Il-materjal huwa magħmul minn azzar ta 'liga ta' saħħa għolja (bħal WC9) jew zokk tal-valv nitrided (38crmoala), b'reżistenza għall-pressjoni ta 'PN420 u temperatura ta' 570 grad, u r-reżistenza tal-creep b'temperatura għolja tiżdied b'2 darbiet.
Low manutenzjoni u ħajja twila
L-istruttura hija sempliċi u modulari (bħal kopertura tal-valv imbarrat), li tappoġġja żarmar malajr u manutenzjoni;
Ir-reżistenza tal-fluss hija żgħira, il-ħin tal-ftuħ u tal-għeluq huwa qasir (iz-zokk tal-valv biss jeħtieġ li jitneħħa vertikalment), u l-użu tal-wiċċ tas-siġillar minħabba tħaddim frekwenti huwa mnaqqas.
