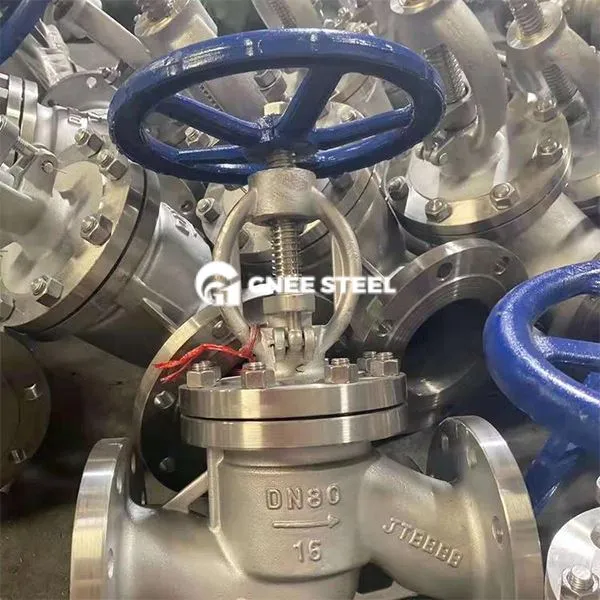

Stainless Steel Class 800 Globu Valv Deskrizzjoni
Pressure u temperatura
Livell ta 'pressjoni : Jikkonforma mal-klassi ASME 800 (madwar 13.8 MPA), adattat għal kundizzjonijiet ta' pressjoni għolja, u l-pressjoni tat-test tista 'tilħaq 20.7 MPa.
Temperature Range: Materjali tal-istainless steel (bħal 304, 316) huma adattati għal -29 grad ~ 425 grad , u disinji speċjali jistgħu jiġu estiżi għal 500 grad .
Materjal u konnessjoni
Valve Materjal tal-Korp: Magħmul mill-istainless steel A182 F304 / F316, għandu reżistenza qawwija għall-korrużjoni u huwa adattat għall-midja bħal aċidu, alkali, u fwar.
Metodu ta 'konnessjoni: Jappoġġja l-iwweldjar socket (SW) , connection Hadreaded (NPT / BSP) u flange Connection (ANSI B16.5), li jissodisfa r-rekwiżiti għoljin ta' siġillar.
Struttura u Karatteristiċi tal-Prestazzjoni
Disinn tal-Qofol
Struttura ta 'l-istralċ : bellows Siġill : Xi mudelli jadottaw disinn ta' minfaħ biex jiksbu Zero tnixxija, adattata għal mezzi ta 'purità tossika jew għolja . Siġill imħassar Valve Guide Stem : Disinn ta 'Diska tal-Valv Iggwidata għal kollox jiżgura allinjament preċiż bejn id-diska tal-valv u s-sedil tal-valv, li jnaqqas il-xedd fuq il-wiċċ tas-siġillar .
Vantaġġi tal-Prestazzjoni
Reżistenza tal-pressjoni għolja : struttura tal-ġisem tal-valv iffalsifikati kompatti, 20% ~ 30% eħfef minn valv tal-azzar fondut, reżistenza qawwija għall-impatt . Low Manutenzjoni : Disinn tal-Ħajt Estern STEM li qed jiżdied (OS & Y) għal Manutenzjoni Faċli fuq il-post u Sostituzzjoni tal-Ippakkjar . Disinn tal-fluss tal-fluss Multi: Il-kanal tal-fluss tat-tip Y inaqqas ir-reżistenza tal-fluss, it-telf tal-pressjoni huwa biss 40% tal-valv ta 'waqfien tradizzjonali, u jappoġġja r-regolazzjoni tal-fluss .
Klassi tal-istainless steel 800 Speċifikazzjoni tal-Valv tal-Globu
|
Korp
|
||
|
Materjal
|
Referenzi Standard
|
Kisi
|
|
Ħadid duttili
|
GGG400 GGG450 GGG500
|
Epoxy RAL 5005
|
|
Azzar tal-karbonju
|
WCB WCC LCC LCB
|
Epoxy RAL 7011
|
|
Azzar li ma jissaddadx
|
CF8 CF8M CF3 CF3M
|
|
|
Aluminuim-bronż
|
C95800C95400
|
|
|
Partijiet tal-valv
|
Materjal
|
|
Sedil
|
316, 316L
|
|
Siġill
|
EPDM, NBR, Votin
|
|
Korp
|
WCB, CF8, CF8M, CF3, CF3M, HT200, GGG40
|
|
Siġill taz-zokk
|
PTFE + EPDM
|
|
Siġill taz-zokk
|
WCB, CF8
|
|
Diska tal-feles
|
201,304,316L
|
|
Stem Mut
|
Ram
|
|
Zokk
|
2CR13, 304,316,316L
|
Stainless Steel Class 800 Globe Valve
