ANSI Globe Valve Deskrizzjoni
ANSI Globe Valve jirreferi għal valv ta 'waqfien sfurzat li jikkonforma mad-disinn tal-valv u l-istandards tal-manifattura stabbiliti mill-Istitut Nazzjonali tal-Istandards Amerikani (ANSI) u s-Soċjetà ta' l-Inġiniera Mekkaniċi (ASME). Huwa użat apposta f'sistemi ta 'pipeline industrijali li għandhom bżonn isegwu b'mod strett is-sistema standard Amerikana. L-ispeċifikazzjonijiet ewlenin tagħha jinkludu:
Disinn u standards tat-test : Iddetermina l-kapaċità tal-ġurament tal-pressjoni tal-ġisem tal-valv u l-kompatibilità tal-materjal skont l-ANSI B16.34 (klassifikazzjoni tat-temperatura tal-pressjoni tal-valv);
Standards ta 'konnessjoni : Id-dimensjonijiet tal-flanġ isegwu ANSI B16.5 biex jiżguraw il-kompatibilità mas-sistemi tal-pipeline.
Struttura ewlenija u karatteristiċi tekniċi
Valve materjal tal-ġisem u livell ta 'pressjoni
Il-materjali jinkludu l-azzar fondut, l-istainless steel (bħal 304 \/ 316L), eċċ., B'firxa ta 'pressjoni nominali ta' 150lb ~ 2500lb, adattata għal kundizzjonijiet ta 'pressjoni għolja, medja u baxxa;
Id-diska tal-valv u s-sedil tal-valv huma wweldjati b'kisja tal-karbur jew stellite biex itejbu r-reżistenza għall-ilbies u r-reżistenza għall-korrużjoni.
Drive Mode
Jappoġġja tħaddim manwali (handwheel jew gearbox) u drive awtomatiku (attwatur elettriku \/ pnewmatiku) biex jissodisfa l-bżonnijiet ta 'kontroll ta' xenarji differenti.
Direzzjoni tal-fluss u s-siġillar tad-disinn
Meta tadotta d-direzzjoni tal-fluss "baxx u għoli", il-pressjoni medja tintuża biex tassisti s-siġill biex tiżgura prestazzjoni ta 'tnixxija żero taħt differenza ta' pressjoni għolja.
Speċifikazzjoni tal-valv tal-globu ANSI
|
oġġett |
valv |
|
Applikazzjoni |
Użu Industrijali, Użu Industrijali tal-Ilma, Użu tad-Dar |
|
Daqs tal-port |
Dn 10- dn1000 |
|
Garanzija |
24 xahar |
|
Post tal-oriġini |
Iċ-Ċina |
|
Henan |
|
|
Qawwa |
Manwal, elettriku, pnewmatiku, idrawliku |
|
Temperatura tal-midja |
Temperatura baxxa \/ temperatura għolja \/ temperatura normali \/ temperatura tal-midja |
|
Isem tad-ditta |
Gnee |
|
Struttura |
Valv tal-ballun iffissat u float |
|
Midja |
Gass, żejt, ilma, fwar |
|
Appoġġ apposta |
OEM, ODM, OBM |
|
Ħin tal-kunsinna |
7-15 jiem |
|
Kisi |
Personalizzat |
|
Funzjoni |
Valv ta 'l-isfel, valv ta' eżenzjoni, valv atmosferiku, bypass-valv |
|
Korp tal-valv |
Iwweldjar falsifikat |
|
Materjal tal-ġisem |
304, 304L, 316L |
|
Standard |
API609 EN593 BS5155 EN1092 ISO5211 |
|
Daqsijiet tal-port |
Bore sħiħ, u taqqa mnaqqsa |
|
Oqsma tal-applikazzjoni |
Ilma, pitrolju u gass naturali |
|
Disinn u Manifattura |
BS6364, MESC SPE77 \/ 200, JB \/ T7749 |
|
Disinn sikur tan-nar |
API607, API 6fa |

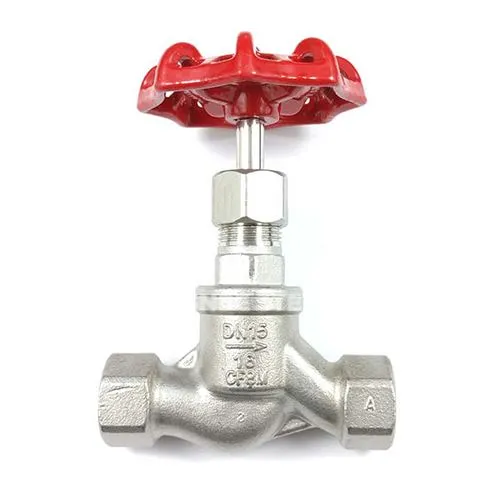

Valv tal-Globe ANSI
Punti ta 'Għażla u Manutenzjoni
Prinċipji ta 'selezzjoni
Materjali magħżula skont il-karatteristiċi tal-medju (eż., L-azzar ta 'temperatura baxxa huwa meħtieġ għal sistemi ta' ammonja likwida, u 316L l-istainless steel huwa magħżul għal mezzi korrużivi);
Korp tal-valv tal-azzar iffalsifikat + l-istruttura tas-siġillar tal-minfaħ hija preferuta għal pajpijiet ta 'pressjoni għolja.
Speċifikazzjonijiet ta 'manutenzjoni
Iċċekkja regolarment is-siġillar tal-valv (test ta 'tnixxija standard API 598 huwa rrakkomandat kull 6 xhur);
Xenarji ta 'ftuħ u għeluq frekwenti jeħtieġu li jiċċekkjaw l-użu tal-ħajt taz-zokk tal-valv u l-lubrikazzjoni fil-ħin
