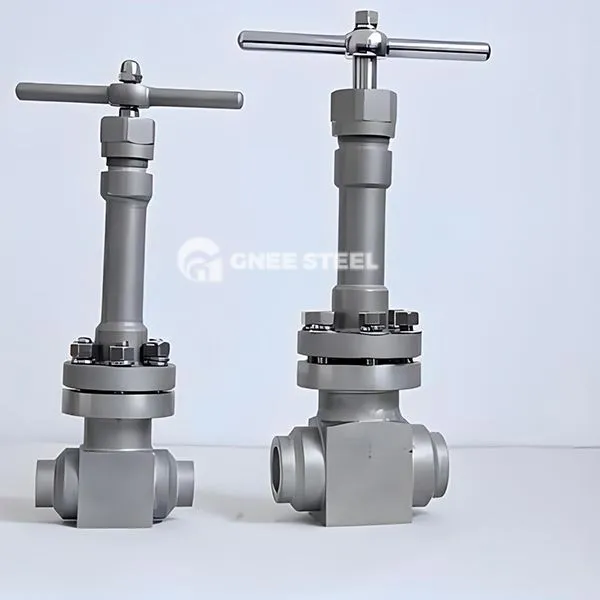

Valv tal-globu tat-temperatura ultra-baxxa

Il-valvi ta 'waqfien tat-temperatura ultra-baxxa jintużaw apposta għal kundizzjonijiet ta' xogħol ta 'temperatura estremament baxxa b'temperatura medja inqas minn jew daqs -150 grad (xi mudelli jistgħu jilħqu -196 grad). Huma adattati għall-qtugħ u r-regolazzjoni ta 'fluwidi ta' temperatura baxxa bħal gass naturali likwifikat (LNG), ossiġnu likwidu, u nitroġenu likwidu. Huma għandhom il-karatteristiċi ta 'anti-iffriżar, reżistenza għal qsim fraġli b'temperatura baxxa, u siġillar għoli.

Struttura u disinn tal-qalba

Materjal u siġillar

Korp tal-valv u kopertura tal-valv: azzar b'temperatura baxxa (bħal LCB, LC3), azzar li ma jissaddadx (304L / 316L) jew liga bbażata fuq in-nikil (Inconel) jintużaw biex jiżguraw li l-materjal iżomm l-ebusija fi -196 grad.

Komponenti tas-siġillar: Id-diska tal-valv u s-sedil tal-valv huma wweldjati b'liga bbażata fuq il-kobalt jew inkorporati b'materjali komposti PTFE / grafita biex tinkiseb protezzjoni doppja ta 'siġillar iebes tal-metall u siġillar elastiku.

Disinn kontra l-iffriżar: Iż-żona tas-sedil tal-valv hija mimlija refriġerant jew kavità li tassorbi x-xokk hija ssettjata biex tnaqqas ir-riskju ta 'deformazzjoni tal-wiċċ tas-siġillar ikkawżat minn gassifikazzjoni medja.
‌Drive u buffer struttura‌

‌Drive Mode‌: Manwal (irkaptu bl-idejn / ċanfrin), pnewmatiku jew elettriku, zokk tal-valv huwa mtawwal biex jaqbel mal-installazzjoni tas-saff tal-insulazzjoni‌.
‌Buffer Technology‌: It-truf ta 'fuq u t'isfel tal-qalba tal-valv huma mgħammra bi kmiem buffer teleskopiċi jew xfafar tat-turbini biex inaqqsu x-xokk idrawliku istantanju ta' mezzi ta 'temperatura baxxa‌.

Klassifikazzjoni tal-Pressjoni: PN 16- PN40

Daqs: DN10 sa DN200

Korp: Azzar Stainless

Diska: F6A, F304 (L), F316 (L), F51

Zokk: 304 (l), 316 (l)

Bonnet: A105N, F304 (L), F316 (L), LF2, F11, F51

Tip Operat: Handwheel

Struttura: kamin u madmad ta 'barra

Konnessjoni tal-flanġ: ANSI B16.5

Tispiċċa Butt-Weld: ASME B16.25

Tmiem is-Socke-Weld: ASME B16.11

Tmiem invitat (NPT): ANSI / ASME B1.20.1

Midja xierqa: LO2, LN2, LAR, LNG, CO2

Temperatura: -196 grad sa +80 grad



Valv tal-globu tat-temperatura ultra-baxxa



Punti ta 'Għażla u Manutenzjoni

Rakkomandazzjonijiet tal-Għażla
Temperatura u pressjoni: LC3 Il-korp tal-valv tal-istainless steel huwa preferut għal -196 kundizzjonijiet tax-xogħol tal-grad, u l-livell tal-pressjoni għandu jaqbel mal-istandard PN16 ~ PN40.

Karatteristiċi medji: wiċċ tas-siġillar tal-karbur huwa meħtieġ għal partiċelli li fihom medju, u materjal tal-plating jew tal-hastelloy jintuża għal mezz korrużiv.

Speċifikazzjonijiet tal-Manutenzjoni

Iċċekkja regolarment it-tagħbija minn qabel tar-rebbiegħa tas-sedil tal-valv u l-ilbies tal-wiċċ tas-siġillar. Meta titwaqqaf f'temperatura baxxa, jeħtieġ li titkessaħ bil-mod biex tevita xquq ta 'xokk termali.
Il-kavità tal-valv teħtieġ li titlaħlaħ wara l-użu tal-mezz li jkun fih impuritajiet biex tevita l-akkumulazzjoni ta 'partiċelli li jaffettwaw il-prestazzjoni tas-siġillar.
