Valvi tal-Bieb tal-Bieb Pnewmatiku Atwati
Valv tal-bieb tas-sikkina pnewmatiku huwa valv misjuq minn arja kkompressata. Il-partijiet tal-ftuħ u l-għeluq tiegħu huma bix-xtiebi b'forma ta 'feles jew forma ta' sikkina. Id-direzzjoni tal-moviment tal-bieb hija perpendikulari għad-direzzjoni tal-fluss tal-fluwidu. Normalment jintuża f'xenarji ta 'kontroll tal-fluwidu kompletament miftuħa jew magħluqa għal kollox.
Kompożizzjoni strutturali
Komponenti ewlenin
Attwatur Pnewmatiku: Jinsab fil-parti ta 'fuq tal-valv, isuq il-moviment tal-pistuni minn arja kkompressata biex issuq iz-zokk tal-valv biex jogħla jew jaqa' jew idur.
Bieb: Maqsum fi bieb integrali riġidu jew bieb tal-feles elastiku (jista 'jkun kemmxejn deformat biex jadatta għad-devjazzjoni tal-wiċċ tas-siġillar), il-wiċċ tas-siġillar huwa spiss iddisinjat b'angolu ta' feles ta '50 grad biex itejjeb il-prestazzjoni tas-siġillar.
Korp tal-valv u wiċċ tas-siġillar: Il-korp tal-valv huwa l-aktar magħmul minn ħadid fondut, azzar li ma jissaddadx jew azzar tal-liga, u l-wiċċ tas-siġillar jadotta proċess ta 'kisi tal-karbur jew bexx biex itejjeb ir-reżistenza għall-ilbies.
Zokk tal-valv: Il-wiċċ huwa mwebbes (bħal plating tal-kromju iebes), jappoġġja l-irfigħ jew il-moviment li jdur, u xi mudelli huma mgħammra b'disinn anti-blowout.
Komponenti Awżiljari
Valv tas-solenojd (għal mudelli li jaġixxu doppju), molla (reset apparat għal mudelli li jaġixxu waħedhom), glandola tal-ippakkjar, siegla tas-siġillar, eċċ.
Prinċipju tax-xogħol
Single-Acting Type: Meta ma jkunx hemm sors ta 'arja, ir-rebbiegħa timbotta l-pistun biex tagħlaq il-valv (normalment magħluq) jew tiftaħ il-valv (normalment miftuħa); Wara li tiġi introdotta l-arja kkompressata, il-pistun jegħleb il-forza tar-rebbiegħa u jiċċaqlaq fid-direzzjoni opposta. It-tip li jaġixxi mill-ġdid: Id-direzzjoni tas-sors tal-arja tinxtegħel minn valv tas-solenojd b'ħames direzzjonijiet, u l-arja kkompressata alternattivament tidħol fiż-żewġt itruf taċ-ċilindru biex issuq il-pistun biex timxi fiż-żewġ direzzjonijiet biex tirrealizza l-ftuħ u l-għeluq tal-valv.
Speċifikazzjoni tal-Valvi tal-Bieb tal-Bieb Pnewmatiku Atwat
|
oġġett |
valur |
|
Applikazzjoni |
Ġenerali |
|
Daqs tal-port |
Dn 50- dn600 |
|
Garanzija |
3 snin |
|
Post tal-oriġini |
Iċ-Ċina |
|
Henan |
|
|
Numru tal-Mudell |
Dn 50- dn600 |
|
Qawwa |
Pnewmatiku |
|
Temperatura tal-midja |
Temperatura baxxa, temperatura normali |
|
Struttura |
Bieb |
|
Midja |
Ilma |
|
Appoġġ apposta |
OEM, ODM |

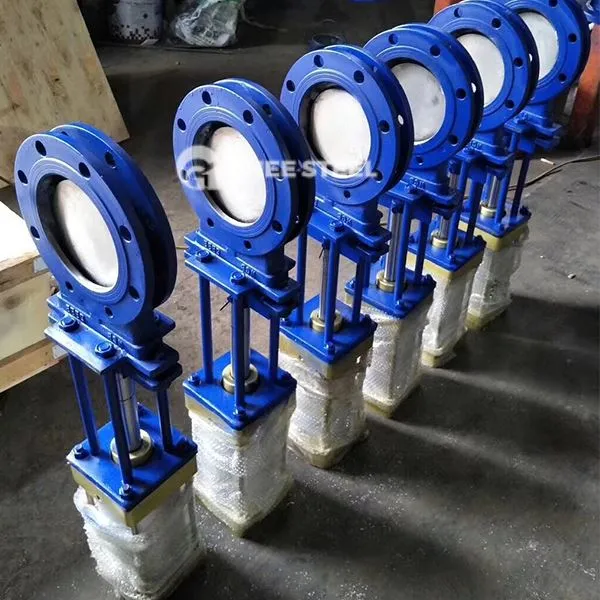

Valvi tal-bieb tas-sikkina pnewmatiċi
Karatteristiċi
Prestazzjoni li tissaħħaħ
Id-disinn li jissiġilla waħdu huwa adottat, u l-bieb huwa ppressat kontra s-sedil tal-valv bil-pressjoni medja, b'livell għoli ta 'siġillar.
Korrużjoni Reżistenza
Il-korp tal-valv u l-materjali tal-wiċċ li jissiġillaw jistgħu jifilħu demel likwidu, fibra jew mezzi korrużivi.
COMPACT Struttura
Id-disinn tal-bieb b'forma ta 'sikkina huwa adattat għal partiċelli li fihom medju jew mezzi viskużi, b'reżistenza żgħira tal-fluss u mhux faċli biex jinqala'.
KONTROLL TAL-ĦAŻNA TAL-ĦAŻNA
Jappoġġja l-kontroll mill-bogħod, jista 'jiġi integrat fis-sistema ta' awtomazzjoni, u għandu veloċità ta 'rispons mgħaġġel.
Applikazzjonijiet
- Kimika / Protezzjoni Ambjentali: Sistemi tal-pipeline li jimmaniġġjaw partiċelli, demel likwidu jew mezzi korrużivi.
- Metallurgy / Mining: Kontroll tat-trasport ta 'demel likwidu, tajn jew fluwidi ta' viskożità għolja.
- It-trattament tas-sede : maqtugħ fibri u impuritajiet solidi fid-drenaġġ.
- Food / Farmaċewtiċi: Valvi sanitarji jintużaw għall-immaniġġjar ta 'fluwidi ta' naddaf għoli (ċertifikazzjoni ta 'materjal speċjali meħtieġ)
