Deskrizzjoni tal-valv tal-bieb bi pressjoni għolja
Valv tal-Bieb ta 'Pressjoni Għolja huwa valv b'bieb bħala l-parti tal-ftuħ u l-għeluq. Id-direzzjoni tal-moviment tal-bieb hija perpendikulari għad-direzzjoni tal-fluwidu. Jista 'jirrealizza biss il-ftuħ sħiħ jew il-funzjoni sħiħa ta' għeluq u ma jistax jintuża għar-regolazzjoni tal-fluss jew it-throttling.
Kompożizzjoni strutturali
Komponenti ewlenin
Korp tal-valv: L-istruttura ewlenija li takkomoda komponenti oħra, l-aktar tadotta proċess ta 'forġa integrali (bħal azzar liga), b'reżistenza għolja ta' saħħa u pressjoni.
Gate: Huwa maqsum fi bieb doppju riġidu, bieb wieħed b'forma ta 'feles jew bieb ta' kunjard flessibbli, u jinfetaħ u jingħalaq billi jerfa 'l-moviment.
Iz-zokk tal-valve: Huwa maqsum f'lir ta 'l-irfigħ (irfigħ taz-zokk tal-valv, ffissat bl-idejn) jew l-irfigħ tat-tip taz-zokk li jdur (handwheel u l-valv iz-zokk jiċċaqlaq b'mod sinkroniku), u l-wiċċ huwa iebes bil-kromju jew nitrided biex isaħħaħ ir-reżistenza għall-ilbies.
Wiċċ li jissaħħaħ: Huwa jadotta kisi tal-istainless steel ibbażat fuq il-kromju tal-ħadid, liga stellita jew karbur tat-tungstenu biex jiżgura r-reżistenza għall-ilbies u l-prestazzjoni kontra l-abrażjoni.
Komponenti Awżiljari
Bonnet, handwheel, apparat elettriku, glandola tal-ippakkjar, siegla tas-siġillar, eċċ. Xi mudelli huma mgħammra b'mekkaniżmu ta 'kontroll tat-torque u mekkaniżmu ta' kontroll tal-puplesija.
Karatteristiċi
Seing prestazzjoni
Siġill li jissikka waħdu permezz ta 'pressjoni medja, il-livell tas-siġillar jista' jilħaq klassi VI (tnixxija żero) ta 'API 598 Standard.
Reżistenza tar-reżistenza
Il-livell tal-pressjoni tad-disinn jista 'jilħaq il-Klassi 2500 (42MPa), adattat għal ambjent ta' pressjoni għolja estrem.
Fluid reżistenza
Meta tkun miftuħ għal kollox, il-kanal tal-fluss jgħaddi minnu, u l-waqgħa tal-pressjoni hija estremament żgħira, li hija adattata għal xenarji ta 'domanda ta' fluss għoli.
Drive Mode
Jappoġġja drive manwali, elettriku, idrawliku jew pnewmatiku, u xi mudelli jappoġġjaw kontroll tal-awtomazzjoni mill-bogħod.
Service Life
Il-wiċċ ta 'siġillar iebes u d-disinn taz-zokk tal-valv imsaħħaħ jestendu l-ħajja tas-servizz u jistgħu jifilħu għexieren ta' eluf ta 'ċikli ta' ftuħ u għeluq.
Speċifikazzjoni tal-valv tal-bieb ta 'pressjoni għolja
|
Applikazzjoni |
Użu Industrijali, Użu Industrijali tal-Ilma, Użu tad-Dar |
|
Daqs tal-port |
Dn 10- dn1000 |
|
Garanzija |
24 xahar |
|
Post tal-oriġini |
Iċ-Ċina |
|
Henan |
|
|
Qawwa |
Manwal, elettriku, pnewmatiku, idrawliku |
|
Temperatura tal-midja |
Temperatura baxxa / temperatura għolja / temperatura normali / temperatura tal-midja |
|
Isem tad-ditta |
Gnee |
|
Struttura |
Valv tal-ballun iffissat u float |
|
Midja |
Gass, żejt, ilma, fwar |
|
Appoġġ apposta |
OEM, ODM, OBM |
|
Ħin tal-kunsinna |
7-15 jiem |
|
Kisi |
Personalizzat |
|
Funzjoni |
Valv ta 'l-isfel, valv ta' eżenzjoni, valv atmosferiku, bypass-valv |
|
Korp tal-valv |
Iwweldjar falsifikat |
|
Materjal tal-ġisem |
304, 304L, 316L |
|
Standards |
API609 EN593 BS5155 EN1092 ISO5211 |
|
Daqsijiet tal-port |
Bore sħiħ, u taqqa mnaqqsa |
|
Oqsma tal-applikazzjoni |
Ilma, pitrolju u gass naturali |
|
Disinn u Manifattura |
BS6364, MESC SPE77 / 200, JB / T7749 |
|
Disinn sikur tan-nar |
API607, API 6fa |

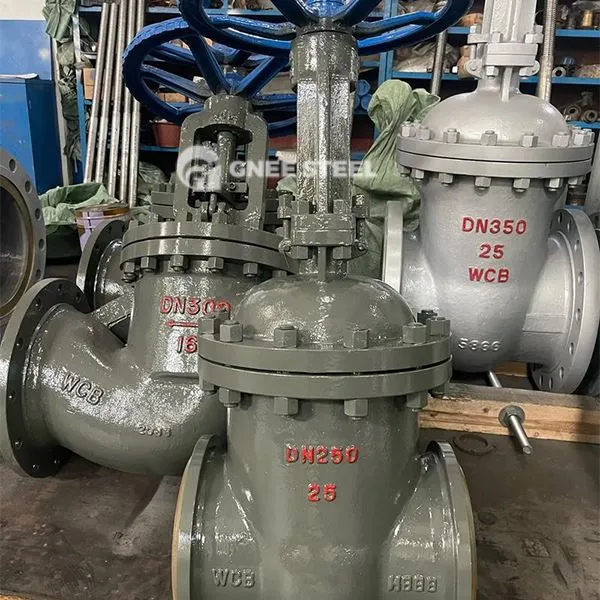

valv tal-bieb ta 'pressjoni għolja
Applikazzjonijiet
- Industrija tal-Enerġija: Sistemi ta 'pipeline medju ta' temperatura għolja u ta 'pressjoni għolja f'impjanti tal-enerġija termali.
- Industrija petrokimika: pajpijiet ta 'trasmissjoni ta' fluwidu bi pressjoni għolja u apparati ta 'reazzjoni.
- Pajpijiet Industrijali: Sistemi ta 'kontroll tal-fluwidi li jeħtieġu siġillar għoli u reżistenza għall-pressjoni fil-metallurġija, farmaċewtiċi, eċċ.
- Bini ta 'provvista ta' ilma u drenaġġ: Sistemi ta 'provvista ta' ilma bi pressjoni għolja jew sistemi ta 'protezzjoni min-nar f'bini kbar.
