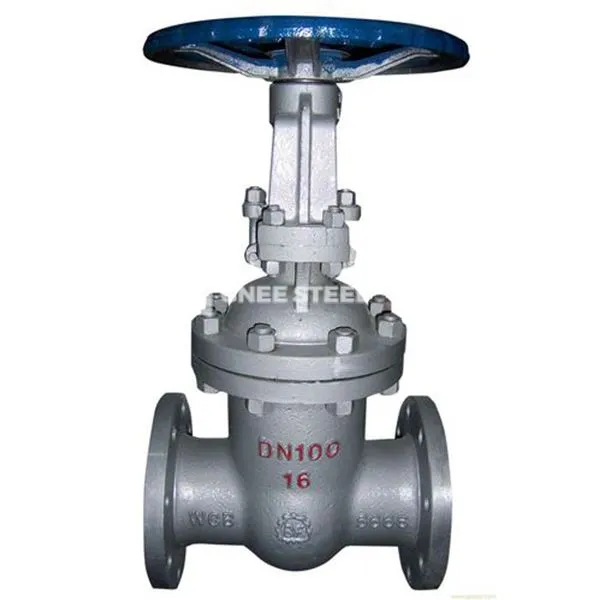

Valv manwali tal-bieb

Valv tal-bieb manwali huwa valv ta 'qtugħ li jiftaħ u jagħlaq il-bieb permezz ta' tħaddim manwali (handwheel, manku jew mekkaniżmu tal-irkaptu). Id-direzzjoni tal-moviment tal-bieb hija perpendikulari mal-fluwidu. Huwa jappoġġja biss operazzjonijiet full-miftuħa jew magħluqa għal kollox. Huwa adattat għal xenarji industrijali bħall-pitrolju, l-industrija kimika, u l-enerġija elettrika.

‌Core komponenti‌: bieb riġidu jew elastiku. Il-bieb riġidu huwa struttura integrali. Il-bieb elastiku jikseb deformazzjoni żgħira permezz tad-disinn tal-kanal annulari biex jikkumpensa għad-devjazzjoni tal-wiċċ tas-siġillar.

Struttura u tip‌
Klassifikazzjoni ‌Gate‌:

‌Rigid Gate‌: struttura solida b'biċċa waħda bi spiża ta 'manifattura baxxa, adattata għal temperatura baxxa (inqas minn jew daqs 121 grad) u kundizzjonijiet ta' pressjoni baxxa, iżda faċli biex titwaħħal minħabba espansjoni termika; Gate ‌elastic: Il-bieb huwa pproċessat bi kanal annulari fuq il-wiċċ ta 'l-irfigħ vertikali, u d-deformazzjoni elastika tintuża biex tikkumpensa għad-devjazzjoni tal-angolu tal-wiċċ tas-siġillar. Huwa reżistenti għal temperatura għolja (inqas minn jew daqs 570 grad) u kontra l-jamming.
Forma li tissaħħaħ ‌:

‌Metal Ward Seal‌: Kisi tal-istainless steel jew liga iebsa (bħal liga bbażata fuq il-kobalt), reżistenti għal temperatura għolja u pressjoni għolja (PN10 ~ PN40, klassi 150 ~ 2500);
Kombinazzjoni ta 'siġill ta' Soft: gomma elastika u siġill kompost tal-metall, rata baxxa ta 'tnixxija, adattata għal medja nadifa.
Mekkaniżmu ‌Drive‌:

Handwheel, manku ta 'sewqan dirett (valv ta' dijametru żgħir);

Mekkaniżmu ta 'tnaqqis tal-irkaptu tad-dudu (valv ta' dijametru kbir), tnaqqis fit-torque operattiv.

Karatteristiċi‌



valv manwali tal-bieb



Applikazzjonijiet
Petrokimiċi: Żejt ta 'temperatura għolja u kontroll tal-pipeline tal-gass naturali;
Sistema ta 'enerġija: ftuħ u għeluq tal-pipeline tal-fwar, adattati għal kundizzjonijiet ta' temperatura għolja u ta 'pressjoni għolja;
Fluwidu Industrijali: Ġestjoni tat-Trasport ta 'Partiċelli jew Fibri li fihom medju;
Inġinerija muniċipali: Sistema ta 'trattament tal-ilma (materjali reżistenti għall-korrużjoni bħalma huma l-istainless steel għandhom jintgħażlu).

Punti ta 'installazzjoni u manutenzjoni
Rekwiżiti ta 'installazzjoni:
Il-konnessjonijiet tal-flanġ għandhom ikunu allinjati strettament mal-assi tal-pipeline biex tevita forza irregolari fuq il-wiċċ tas-siġillar u tnixxija;
Irriżerva 1/2 ~ 1 ċirku ta 'ġbid ta' zokk tal-valv fl-istat miftuħ għal kollox biex tevita espansjoni termali u kontrazzjoni li tikkawża l-imblukkar.
Suġġerimenti ta 'Manutenzjoni:
Naddaf regolarment is-sediment tal-kavità tal-valv u iċċekkja l-ilbies tal-wiċċ li jissiġilla l-bieb;
Żommha fl-istat kompletament miftuħ għal diżattivazzjoni fit-tul biex tevita li l-bieb elastiku jeħel;
Meta tissostitwixxi l-ippakkjar, agħti prijorità lill-użu ta 'materjali tal-grafita flessibbli biex tnaqqas ir-reżistenza tal-frizzjoni
