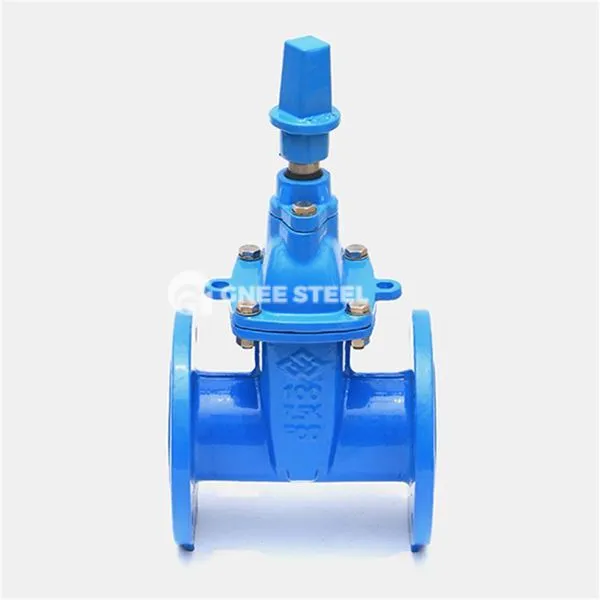

Valv tal-bieb tal-flanged doppju
Deskrizzjoni
Valv tal-bieb tal-flanġ doppju huwa valv ta 'għeluq b'konnessjonijiet tal-flanġ fiż-żewġt itruf. Jista 'jiftaħ kompletament jew jagħlaq kompletament il-mezz tal-pipeline permezz tal-moviment tal-irfigħ vertikali tal-bieb. Huwa adattat għal kundizzjonijiet tax-xogħol li fihom partiċelli, viskożità għolja jew mezzi korrużivi. Il-karatteristika ewlenija tagħha hija li l-interfaces tal-flanġ huma mqassma b'mod simetriku fuq iż-żewġ naħat tal-korp tal-valv, li huwa konvenjenti għall-installazzjoni rapida u t-tneħħija tas-sistema tal-pipeline.
Struttura u tip tal-qalba
Struttura Prinċipali:
Korp tal-valv u flanġ: Il-materjal jista 'jkun azzar mitfugħ, 304 azzar li ma jissaddadx jew azzar tal-karbonju. L-interface tal-flanġ jikkonforma mal-istandard GB / T 9113, u d-dijametru jkopri DN15 ~ DN800 (NPS 2 ~ 24);
Disinn tal-Bieb: Bieb tat-tip sikkina (bħal bieb doppju parallel) jew struttura tal-feles. Id-disinn tat-tip tas-sikkina jista 'effettivament jaqta' l-medju li fih partiċelli solidi (bħal polpa, irmied tal-faħam);
Sistema ta 'siġillar: Siġill artab (PTFE, gomma) jikseb tnixxija żero, siġill iebes (metall għal metall) huwa reżistenti għall-erożjoni, u xi mudelli jappoġġjaw is-siġillar bidirezzjonali.
Drive Mode:
Operazzjoni manwali: Adattat għal valvi ta 'dijametru żgħir b'dijametru ta' DN inqas minn jew daqs 200, bi struttura sempliċi u prezz baxx; Elettriku / pnewmatiku Drive: Rakkomandat għal DN akbar minn jew daqs 300, adattat għal xenarji ta 'kontroll mill-bogħod jew ta' frekwenza għolja.
Mudelli ttipiċi :
Tip Manwali: Serje PZ43X / Y / W / F / H (azzar fondut jew 304 Stainless Steel);
Tip elettriku: Serje PZ973X / H / F (reżistenza għat-temperatura sa 400 grad, adattabilità ta 'pressjoni għolja pendenti)
Speċifikazzjoni tal-Valv tal-Bieb Double Flanged
|
Ċertifikat |
ISO2531, ISO4422, EN545, EN598, BS4772 |
|
Materjal |
GGG 500-7 jew ħadid duttili ieħor |
|
Ippakkjar |
Pallet tal-injam, każijiet tal-injam, skont ir-rekwiżiti tal-klijent |
|
Data delivarja |
Normalment 30 jum, jiddependi mill-kwantità tiegħek |
|
Mod ta 'ħlas |
T/T; L/C; D/P |
|
Termini ta 'ħlas |
Ħlas ta '30% bil-quddiem, il-bilanċ qabel it-tbaħħir |
|
Aċċessorji |
Gaskits, boltijiet u ġewż disponibbli fuq talba |
|
Kisi |
Kisi epossidiku marbut mill-fużjoni, inforra tas-siment ġewwa u primer taż-żingu u pittura tal-bitum barra, pittura tal-bitum ġewwa u barra, anti-rustcoating aħmar |
Valv tal-bieb tal-flanged doppju
Applikazzjonijiet
Drenaġġ industrijali: trattament tad-drenaġġ, kontroll tal-qtugħ tal-pipeline tal-irmied tal-faħam; Produzzjoni kimika: qtugħ tal-pipeline li fih fluwidi korrużivi (bħal aċidu nitriku, polpa);
Sistema ta 'Enerġija: ftuħ u għeluq ta' kontroll tal-pajpijiet tal-irmied u pajpijiet tal-fwar b'temperatura għolja fl-impjanti tal-enerġija termali;
Ikel u Farmaċewtiċi: Trasport ta 'fluwidu asettiku (trattament tal-illustrar tal-wiċċ huwa meħtieġ)
